本發(fā)明涉及建筑材料，具體為一種阻水防脫的水泥砂漿-膩?zhàn)臃弁繉咏Y(jié)構(gòu)及制備方法。

背景技術(shù)：

1、在建筑工程中，水泥砂漿作為一種常見的墻面涂層材料，廣泛應(yīng)用于建筑的防護(hù)和裝飾中。然而，現(xiàn)有水泥砂漿在防水、抗裂及抗脫落性能方面存在一定的不足。尤其是在長(zhǎng)時(shí)間暴露于潮濕環(huán)境中或遭遇溫濕變化時(shí)，傳統(tǒng)水泥砂漿的防水效果容易退化，且涂層在受到外力沖擊或溫度變化時(shí)，容易產(chǎn)生裂縫、脫落等問(wèn)題。傳統(tǒng)水泥砂漿的結(jié)構(gòu)較為單一，主要依賴于水泥的硬化作用形成涂層，這使得其在面對(duì)水分滲透、溫度變化等環(huán)境因素時(shí)，防護(hù)能力有限。

2、為了解決這些問(wèn)題，許多研究提出了通過(guò)添加不同的助劑或材料來(lái)改善水泥砂漿的性能。例如，通過(guò)引入水泥砂漿的改性劑、抗裂纖維等，可以在一定程度上增強(qiáng)水泥砂漿的抗裂性和韌性。然而，這些改進(jìn)多集中于單一方面的優(yōu)化，如增強(qiáng)抗裂性、提高抗?jié)B透性等，卻難以在一個(gè)涂層中同時(shí)兼顧多方面的性能。例如，雖然一些技術(shù)可以提高水泥砂漿的防水性，但通常會(huì)犧牲其抗裂性或抗脫落性，從而導(dǎo)致長(zhǎng)期使用中的涂層不穩(wěn)定，特別是在溫差較大或高濕環(huán)境中，水泥砂漿層容易出現(xiàn)開裂或脫落現(xiàn)象。

3、此外，現(xiàn)有的抗水滲透技術(shù)雖然使用了不同的防水添加劑和結(jié)構(gòu)設(shè)計(jì)，如硬脂酸鹽類、聚合物等材料，但這些方法通常僅關(guān)注防水效果，而忽視了涂層的整體穩(wěn)定性和耐久性，對(duì)于棉花纖維的應(yīng)用，雖然已有研究表明其在防止膩?zhàn)臃蹖映霈F(xiàn)塊狀脫落能方面具有一定優(yōu)勢(shì)，但仍未能形成一種能夠同時(shí)提高防水性、抗裂性、抗脫落性的多功能涂層結(jié)構(gòu)，現(xiàn)有技術(shù)中大多數(shù)技術(shù)方案難以有效整合不同功能的材料，使得其在實(shí)際應(yīng)用中未能滿足長(zhǎng)期使用的需求。

4、因此，本發(fā)明提出一種阻水防脫的水泥砂漿-膩?zhàn)臃弁繉咏Y(jié)構(gòu)及制備方法，來(lái)解決現(xiàn)有技術(shù)的不足。

技術(shù)實(shí)現(xiàn)思路

1、針對(duì)現(xiàn)有技術(shù)的不足，本發(fā)明提供了一種阻水防脫的水泥砂漿-膩?zhàn)臃弁繉咏Y(jié)構(gòu)及制備方法，解決了傳統(tǒng)水泥砂漿涂層在防水性差、抗裂性不足和涂層易脫落等方面的問(wèn)題。

2、為實(shí)現(xiàn)以上目的，本發(fā)明通過(guò)以下技術(shù)方案予以實(shí)現(xiàn)：一種阻水防脫的水泥砂漿-膩?zhàn)臃弁繉咏Y(jié)構(gòu)及制備方法，包括以下組成部分：

3、斥水水泥砂漿層，所述水泥砂漿由以下組分按質(zhì)量份數(shù)配比制成：

4、砂子：60％～80％；

5、硬脂酸粉末：0.1％～0.3％；

6、水泥：15％～30％；

7、水：10％～15％；

8、硬脂酸粉末與砂子加熱處理后，會(huì)在砂粒表面形成一層疏水膜，極大地減少水分滲透的可能性。硬脂酸分子通過(guò)其長(zhǎng)鏈烴基與水泥砂漿中的表面形成非極性相互作用，從而增強(qiáng)砂粒的斥水性。通過(guò)此方法，砂子本身變得極度疏水，進(jìn)一步提升了水泥砂漿的防水性能。

9、同時(shí)，水泥砂漿的疏水特性也與水泥的固化過(guò)程有關(guān)。水泥中的水合物與硬脂酸粉末共同作用，進(jìn)一步增強(qiáng)了水泥砂漿的防水能力，減少水分的滲透，并增強(qiáng)砂漿層的整體耐久性。

10、斥水膩?zhàn)臃蹖?，所述斥水膩?zhàn)臃塾梢韵陆M分按質(zhì)量份數(shù)配比制成：

11、膩?zhàn)臃郏?5％～95％；

12、硬脂酸粉末：1％～3％；

13、棉花纖維：0.1％～0.2％。

14、優(yōu)選的，所述斥水水泥砂漿層中的砂子與硬脂酸粉末的混合物通過(guò)加熱處理制成，所述加熱處理的溫度為95℃～105℃，加熱時(shí)間為2小時(shí)至4小時(shí)，且加熱過(guò)程中每30分鐘攪拌一次。

15、優(yōu)選的，所述斥水水泥砂漿層中的棉花纖維為天然棉花纖維，經(jīng)過(guò)分散劑處理并剪短至1cm以下。

16、優(yōu)選的，所述斥水水泥砂漿層的混合配比為斥水砂：水泥＝2:1至3:1，水泥：水＝1:0.3至1:0.5。

17、優(yōu)選的，所述水泥砂漿層的表面撒布棉花纖維時(shí)，所述棉花纖維的撒布量為0.1％～0.3％。

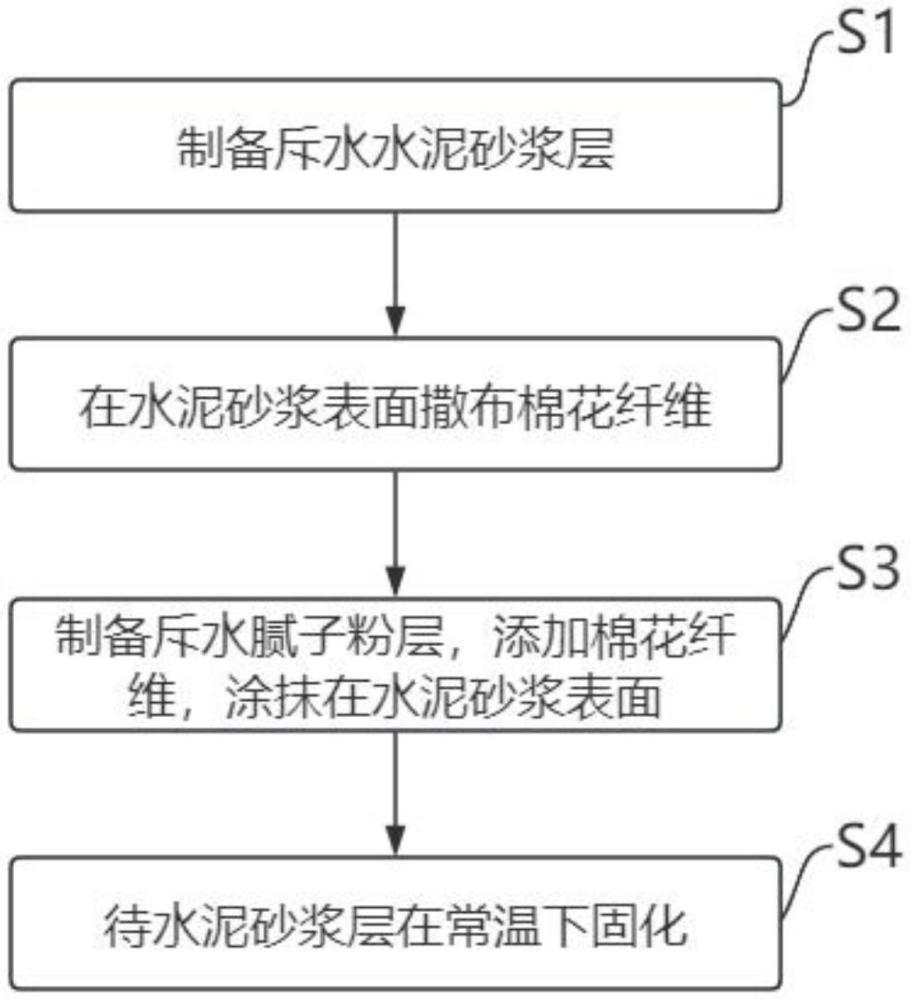

18、本發(fā)明還提供了一種阻水防脫的水泥砂漿-膩?zhàn)臃弁繉咏Y(jié)構(gòu)制備方法，包括以下步驟：

19、s1、制備斥水水泥砂漿層：

20、s2、在水泥砂漿表面撒布棉花纖維：

21、s3、制備斥水膩?zhàn)臃蹖?，添加棉花纖維，涂抹在水泥砂漿表面：

22、s4、待水泥砂漿層在常溫下固化。

23、優(yōu)選的，所述水泥砂漿層由斥水砂與水泥、清水按配比混合，攪拌均勻，形成斥水水泥砂漿層。

24、優(yōu)選的，所述斥水膩?zhàn)臃蹖佑赡佔(zhàn)臃叟c硬脂酸粉末按質(zhì)量比2％的比例混合，并加熱攪拌制成。

25、優(yōu)選的，所述棉花纖維經(jīng)分散劑處理并剪短至1cm以下。

26、優(yōu)選的，所述加熱時(shí)間為2～4小時(shí)，每30分鐘攪拌一次。

27、本發(fā)明提供了一種阻水防脫的水泥砂漿-膩?zhàn)臃弁繉咏Y(jié)構(gòu)及制備方法。具備以下有益效果：

28、1、本發(fā)明通過(guò)采用斥水水泥砂漿與硬脂酸粉末結(jié)合的技術(shù)方案，通過(guò)加熱處理使砂粒表面形成強(qiáng)疏水層，達(dá)到了有效阻止水分滲透的技術(shù)效果。相較于現(xiàn)有技術(shù)中僅依賴常規(guī)水泥砂漿的技術(shù)方案，解決了其防水性差的問(wèn)題，顯著提升了水泥砂漿的抗水滲透能力。

29、2、本發(fā)明通過(guò)在水泥砂漿表面撒布經(jīng)過(guò)分散劑處理的棉花纖維，使得水泥砂漿在固化過(guò)程中增強(qiáng)了抗裂性和抗脫落性，達(dá)到了提升砂漿結(jié)構(gòu)韌性的技術(shù)效果。相較于現(xiàn)有技術(shù)中未考慮纖維增強(qiáng)的砂漿方案，解決了其易開裂、脫落的缺陷，增加了涂層的長(zhǎng)期穩(wěn)定性。

30、3、通過(guò)采用斥水膩?zhàn)臃叟c硬脂酸粉末的復(fù)合使用技術(shù)，確保膩?zhàn)臃蹖泳邆淞己玫姆浪阅?，達(dá)到了增強(qiáng)整體涂層防水效果的技術(shù)效果。相較于現(xiàn)有技術(shù)中僅依賴單一膩?zhàn)臃弁繉拥募夹g(shù)方案，解決了膩?zhàn)臃蹖尤菀滓驖駳馇秩攵У牟蛔悖峁┝烁志玫谋Ｗo(hù)。

31、4、通過(guò)組合斥水水泥砂漿層、棉花纖維層和斥水膩?zhàn)臃蹖?，形成了多層防護(hù)結(jié)構(gòu)，達(dá)到了整體增強(qiáng)涂層防水性和抗脫落性的技術(shù)效果。相較于現(xiàn)有技術(shù)中只使用單一防水或增強(qiáng)方法的技術(shù)方案，解決了其結(jié)構(gòu)單一、效果有限的問(wèn)題，提高了涂層在不同環(huán)境條件下的綜合性能。

技術(shù)特征：

1.一種阻水防脫的水泥砂漿-膩?zhàn)臃弁繉咏Y(jié)構(gòu)，其特征在于，包括以下組成部分：

2.根據(jù)權(quán)利要求1所述的一種阻水防脫的水泥砂漿-膩?zhàn)臃弁繉咏Y(jié)構(gòu)，其特征在于，所述斥水水泥砂漿層中的砂子與硬脂酸粉末的混合物通過(guò)加熱處理制成，所述加熱處理的溫度為95℃～105℃，加熱時(shí)間為2小時(shí)至4小時(shí)，且加熱過(guò)程中每30分鐘攪拌一次。

3.根據(jù)權(quán)利要求1所述的一種阻水防脫的水泥砂漿-膩?zhàn)臃弁繉咏Y(jié)構(gòu)，其特征在于，所述斥水水泥砂漿層中的棉花纖維為天然棉花纖維，經(jīng)過(guò)分散劑處理并剪短至1cm以下。

4.根據(jù)權(quán)利要求1所述的一種阻水防脫的水泥砂漿-膩?zhàn)臃弁繉咏Y(jié)構(gòu)，其特征在于，所述斥水水泥砂漿層的混合配比為斥水砂：水泥＝2:1至3:1，水泥：水＝1:0.3至1:0.5。

5.根據(jù)權(quán)利要求1所述的一種阻水防脫的水泥砂漿-膩?zhàn)臃弁繉咏Y(jié)構(gòu)，其特征在于，所述水泥砂漿層的表面撒布棉花纖維時(shí)，所述棉花纖維的撒布量為0.1％～0.3％。

6.根據(jù)權(quán)利要求1所述的一種阻水防脫的水泥砂漿-膩?zhàn)臃弁繉咏Y(jié)構(gòu)制備方法，其特征在于，包括以下步驟：

7.根據(jù)權(quán)利要求6所述的一種阻水防脫的水泥砂漿-膩?zhàn)臃弁繉咏Y(jié)構(gòu)制備方法，其特征在于，所述水泥砂漿層由斥水砂與水泥、清水按配比混合，攪拌均勻，形成斥水水泥砂漿層。

8.根據(jù)權(quán)利要求6所述的一種阻水防脫的水泥砂漿-膩?zhàn)臃弁繉咏Y(jié)構(gòu)制備方法，其特征在于，所述斥水膩?zhàn)臃蹖佑赡佔(zhàn)臃叟c硬脂酸粉末按質(zhì)量比2％的比例混合，并加熱攪拌制成。

9.根據(jù)權(quán)利要求6所述的一種阻水防脫的水泥砂漿-膩?zhàn)臃弁繉咏Y(jié)構(gòu)制備方法，其特征在于，所述棉花纖維經(jīng)分散劑處理并剪短至1cm以下。

10.根據(jù)權(quán)利要求8所述的一種阻水防脫的水泥砂漿-膩?zhàn)臃弁繉咏Y(jié)構(gòu)制備方法，其特征在于，所述加熱時(shí)間為2～4小時(shí)，每30分鐘攪拌一次。

技術(shù)總結(jié)
本發(fā)明涉及建筑材料技術(shù)領(lǐng)域，公開了一種阻水防脫的水泥砂漿?膩?zhàn)臃弁繉咏Y(jié)構(gòu)及制備方法，包括以下組成部分：斥水水泥砂漿層，所述水泥砂漿由以下組分按質(zhì)量份數(shù)配比制成：砂子：60％～80％；硬脂酸粉末：0.1％～0.3％；水泥：15％～30％；水：10％～15％；斥水膩?zhàn)臃蹖?，所述斥水膩?zhàn)臃塾梢韵陆M分按質(zhì)量份數(shù)配比制成：膩?zhàn)臃郏?5％～95％；硬脂酸粉末：1％～3％；棉花纖維：0.1％～0.2％，所述水泥砂漿層由斥水砂與水泥、清水按配比混合，攪拌均勻，形成斥水水泥砂漿層。通過(guò)采用斥水水泥砂漿與硬脂酸粉末結(jié)合的技術(shù)方案，通過(guò)加熱處理使砂粒表面形成強(qiáng)疏水層，達(dá)到了有效阻止水分滲透的技術(shù)效果。

技術(shù)研發(fā)人員：楊松,吳玉琴,韋春曉,鄭善善
受保護(hù)的技術(shù)使用者：北部灣大學(xué)
技術(shù)研發(fā)日：
技術(shù)公布日：2025/4/28
