本實用新型涉及車輪拆裝技術領域，具體地說是涉及一種用于車輪拆裝時的車輪夾緊裝置。

背景技術：

當車每行駛一定行程時，為保證人車安全行駛，需要選擇去4S店掉換左右

輪胎，以保證輪胎的同步磨損，通過資料研究了解到：適當次數的輪胎調位，不僅可使輪胎均勻磨損而且還可以保持操控平衡性。每行駛5,000到8,000公里左右輪胎需要調位一次，即使無任何偏磨的跡象。

在拆裝車輪之前，首先需要將車輪固定，現有的車輪固定裝置，成本較高，操作麻煩，且作業效率低。

技術實現要素：

本實用新型的目的在于，為解決現有技術中存在的問題提供一種用于車輪拆裝時的車輪夾緊裝置，便于車輪固定，方便下一步車輪拆裝工作的進行。

為實現上述目的，本實用新型所采用的技術方案是：一種用于車輪拆裝時的車輪夾緊裝置，包括底板，所述底板上端面上設有第一夾緊機構、第二夾緊機構以及與第一夾緊機構之間通過一連接件固定連接的拉力杠桿，第一夾緊機構的下端鉸接在底板上，第二夾緊機構固設在底板上，拉力杠桿下端鉸接在底板上；

還設有鎖緊齒條，鎖緊齒條一端固設在拉力杠桿上，鎖緊齒條的下方設有鎖緊組件，鎖緊組件包括下端呈開口狀且固設在底板上的殼體、設于殼體內部且其頭部伸出殼體頂端的浮動塊，以及一端連接浮動塊底部、另一端連接底板的壓縮彈簧，其中浮動塊的頭部用于卡設在鎖緊齒條的兩個齒間，并能夠隨鎖緊齒條的轉動做上下往復運動；通過順時針扳動拉力杠桿，使第一夾緊機構順時針轉動，以?shī)A緊車輪。

作為進一步地改進，所述第一夾緊機構包括兩個下端鉸接在底板上的彎曲板和一個與所述兩彎曲板上端固定連接的橫板。

作為進一步地改進，所述底板上固設有一固定塊，拉力杠桿鉸接設置在固定塊上。

作為進一步地改進，所述的連接件為鋼絲繩。

與現有技術相比，本實用新型的有益效果為：通過扳動拉力杠桿，使車輪夾緊機構將車輪夾緊固定，同時，設于拉力杠桿一側的鎖緊齒條和鎖緊組件將拉力杠桿鎖死，然后進行螺絲的拆裝工作；與現有的車輪固定裝置相比，本實用新型操作效率高，且通過操作杠桿即可便于車輪的固定和松開，此外，本實用新結構簡單，成本較低。

附圖說明

圖1為本實用新型的主視圖。

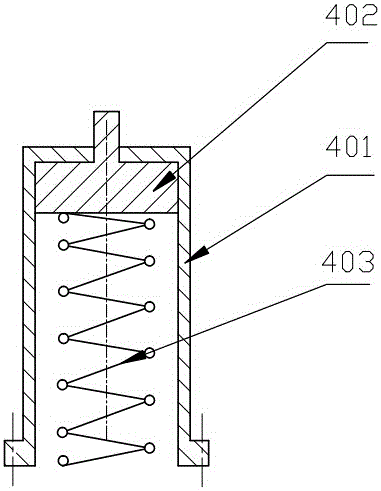

圖2為鎖緊組件的結構示意圖。

圖3為第一夾緊機構的側視圖。

圖中標記：1、底板，2、第二夾緊機構，3、鎖緊齒條， 4、鎖緊組件，401、殼體，402、浮動塊，403、壓縮彈簧，5、拉力杠桿，6、第一夾緊機構。

具體實施方式

下面結合附圖及具體實施例對本實用新型作進一步的詳細說明。

如圖所示，一種用于車輪拆裝時的車輪夾緊裝置，包括底板1，所述底板1上端面上設有第一夾緊機構6、第二夾緊機構2以及與第一夾緊機構6之間通過鋼絲繩固定連接的拉力杠桿5，其中，鋼絲繩也可以更換為其它剛性連接件，第一夾緊機構6的下端鉸接在底板1上，第二夾緊機構2固設在底板1上，底板1上固設有一固定塊，拉力杠桿5下端鉸接設置在固定塊上。

還設有鎖緊齒條3，鎖緊齒條3一端固設在拉力杠桿5上，鎖緊齒條3的下方設有鎖緊組件4，鎖緊組件4包括下端呈開口狀且固設在底板1上的殼體401、設于殼體401內部且其頭部伸出殼體401頂端的浮動塊402，以及一端連接浮動塊402底部、另一端連接底板1的壓縮彈簧403，其中浮動塊402的頭部用于卡設在鎖緊齒條3的兩個齒間，并能夠隨鎖緊齒條3的轉動做上下往復運動；通過順時針扳動拉力杠桿5，使第一夾緊機構6順時針轉動，以?shī)A緊車輪，此外，通過逆時針扳動拉力杠桿，使第一夾緊機構逆時針轉動，以松開車輪。

第一夾緊機構6包括兩個下端鉸接在底板1上的彎曲板和一個與所述兩彎曲板上端固定連接的橫板。

鎖緊組件4也可以替換為別的機構，該機構能實現上下往復運動以卡固鎖緊齒條3，比如曲柄滑塊機構，等等。
