本技術涉及裝載機的領域，尤其是涉及一種裝載機上轉向輪轂擋石板裝置。

背景技術：

1、裝載機在實際鏟運石塊時，輪胎轉轂與整車之間存在間隙，飛濺石頭易在此間隙中卡住。由于石塊不穩定性或者鏟運彈跳，石塊容易飛濺至轉向輪轂中造成卡滯，而駕駛員在作業中，由于駕駛室位置較高不易察覺，石頭卡住后經轉向輪轂轉動，過強的應力會損壞輪轂附件的液壓油管與支架，造成更大的損失。

技術實現思路

1、本實用新型的目的是：提供一種裝載機上轉向輪轂擋石板裝置，以既不影響實際作業，又可阻擋工作中飛濺的石塊。

2、為了達到上述目的，本實用新型的技術方案提供了一種裝載機上轉向輪轂擋石板裝置，裝設于輪胎輪轂與裝載大臂之間，包括內層波紋管、部分套設所述內層波紋管的外層波紋管、以及設于所述內層波紋管與所述外層波紋管之間的滾動軸承。

3、優選的，所述外層波紋管遠離所述內層波紋管的端部設有用于連接所述輪胎輪轂的前端法蘭和前端螺栓。

4、優選的，所述內層波紋管遠離所述外層波紋管的端部設有用于連接所述裝載大臂的后端法蘭和后端螺栓。

5、優選的，所述外層波紋管和/或所述內層波紋管采用柔性、可伸縮的鋼絲編織管。

6、優選的，所述外層波紋管和/或所述內層波紋管采用不銹鋼316ti。

7、優選的，所述外層波紋管和/或所述內層波紋管的外表面設有用于抵抗石塊的凸起。

8、綜上所述，本實用新型包括以下有益技術效果：

9、本實用新型在轉向輪胎側與裝載大臂之間安裝柔性、可伸縮的鋼絲編織管，抵擋飛石，不破壞自身管路與支架，不宜造成卡滯，可既不影響實際作業，又可阻擋工作中飛濺的石塊。

技術特征：

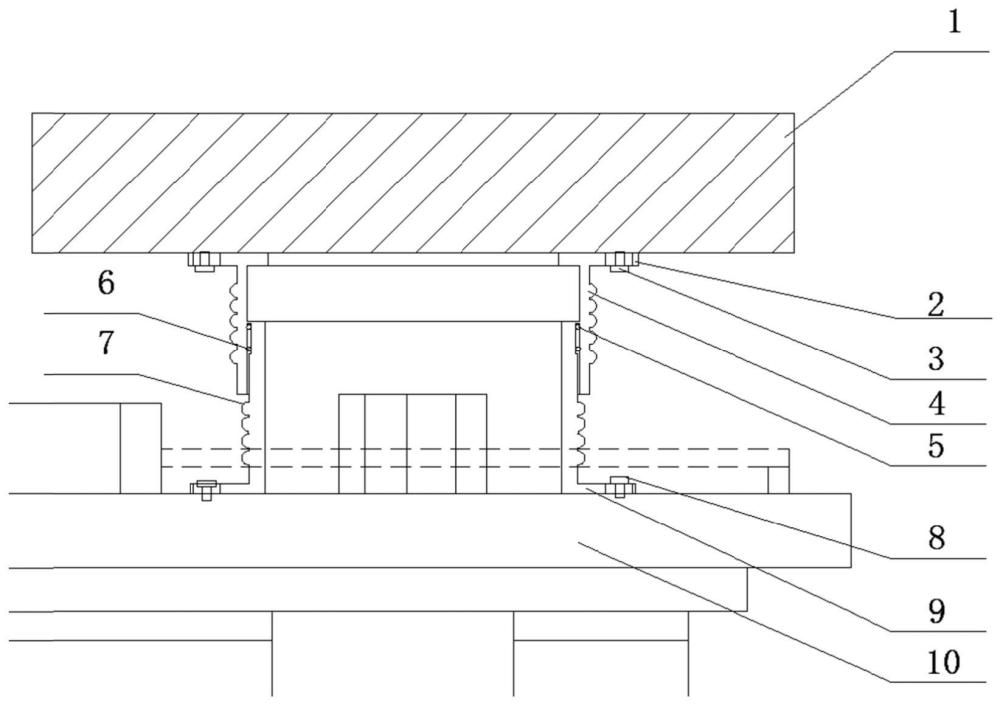

1.一種裝載機上轉向輪轂擋石板裝置，其特征在于，裝設于輪胎輪轂(1)與裝載大臂(10)之間，包括內層波紋管(7)、部分套設所述內層波紋管(7)的外層波紋管(4)、以及設于所述內層波紋管(7)與所述外層波紋管(4)之間的滾動軸承；所述外層波紋管(4)和/或所述內層波紋管(7)采用柔性、可伸縮的鋼絲編織管。

2.根據權利要求1所述的一種裝載機上轉向輪轂擋石板裝置，其特征在于，所述外層波紋管(4)遠離所述內層波紋管(7)的端部設有用于連接所述輪胎輪轂(1)的前端法蘭(2)和前端螺栓(3)。

3.根據權利要求2所述的一種裝載機上轉向輪轂擋石板裝置，其特征在于，所述內層波紋管(7)遠離所述外層波紋管(4)的端部設有用于連接所述裝載大臂(10)的后端法蘭(9)和后端螺栓(8)。

4.根據權利要求1所述的一種裝載機上轉向輪轂擋石板裝置，其特征在于，所述外層波紋管(4)和/或所述內層波紋管(7)采用不銹鋼316ti。

5.根據權利要求1所述的一種裝載機上轉向輪轂擋石板裝置，其特征在于，所述外層波紋管(4)和/或所述內層波紋管(7)的外表面設有用于抵抗石塊的凸起。

技術總結
本技術涉及一種裝載機上轉向輪轂擋石板裝置，涉及裝載機的領域，其裝設于輪胎輪轂與裝載大臂之間，包括內層波紋管、部分套設內層波紋管的外層波紋管、以及設于內層波紋管與外層波紋管之間的滾動軸承。本技術可抵擋飛石，不破壞自身管路與支架，不宜造成卡滯，可既不影響實際作業，又可阻擋工作中飛濺的石塊。
