本技術屬于熱熔膠生產，具體涉及一種便捷的汽車行李架。

背景技術：

1、便捷的汽車行李架指安裝在車頂便于系帶大件物品的支架，是汽車車頂一切搭載方案的基礎，可在出游時派上大用場。

2、但是行李架上的行李通過固定工件固定在行李架上，在遇到下雨雪等惡劣天氣時，需要在行李架上加裝防水布，使用防水布時，要先將防水布覆蓋在行李架上的行李上，再使用工具將防水布的邊緣與支架的邊緣固定，使防水布起到防水的效果；

3、在使用行李架時，每次在雨雪等天氣中使用完防水布后，需要將防水布晾干收卷，進行存放以便于二次使用，使用過程繁瑣，在較大車輛上的防水布每次使用和回收都費時費力，所以需要進一步的將防水布與行李架相結合。

技術實現思路

1、本實用新型的目的在于提供一種便捷的汽車行李架，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：包括支架，所述支架前端設有擋風支架，所述擋風支架朝向支架的一面設有開口，所述擋風支架背離支架的一面為流線行，所述擋風支架內部設有遮蓋部件；

3、所述的遮蓋部件包括兩個分別設置在擋風支架兩側內壁上的支撐板、橫向設置在兩個所述支撐板之間的旋轉管以及纏繞于所述旋轉管桿身上的遮雨布，所述支撐板的內壁中固定貫穿有支撐桿，所述支撐桿的一端與所述旋轉管轉動連接，所述支撐桿的另一端固定穿出所述擋風支架，所述遮雨布的末端固定連接有卡條，所述支架的后端側壁上設有與卡條相配合的卡槽，所述支架后端底部設有緊固桿，所述緊固桿螺紋穿入卡槽，所述卡條上設有與緊固桿相匹配的固定孔。

4、方案中需要說明的是，所述換氣件頂部的中央開設有裝配孔，所述支撐桿內穿設有轉桿，所述轉桿的兩端分別穿出支撐桿，所述轉桿的一端穿入旋轉管并與旋轉管固定連接，所述轉桿的另一端設有固定連接的旋鈕。

5、方案中需要說明的是，所述旋鈕的一側設有卡扣，所述卡扣固定在擋風支架的外壁上。

6、方案中需要說明的是，所述遮雨布的兩側設置有若干個安裝孔。

7、方案中需要說明的是，所述兩塊支撐板之間設置有支撐架，所述支撐架與卡條卡合連接。

8、方案中需要說明的是，所述擋風支架前端內壁上設有固定連接的吸盤。

9、與現有技術相比，本實用新型提供的一種便捷的汽車行李架，至少包括如下有益效果：

10、(1)通過防水部件的設置，將擋風支架和支架固定在汽車橫桿上，在出現雨雪等天氣時，可以將直接將卡條抽出，卡條一端連接著遮雨布，隨著遮雨布的抽出旋轉管開始轉動，在將卡條抽出一定長度后將卡條固定在支架上的卡槽上，在緊固緊固桿將卡條固定，防水布可以快速覆蓋行李架，在需要回收時將遮雨布重新卷回旋轉管上，防水部件可以在下雨時快速的抽出和安裝，安裝和使用方便快捷，可以防止惡劣天氣使行李損壞，從而避免財產損失，在天氣晴朗時可以方便抽出晾曬，晾曬完成也方便回收。

11、(2)通過安裝孔的設置，遮雨布為具有一定的彈性，遮雨布本身可以產生形變，在將遮雨布抽出固定在支架上，遮雨布的兩側的安裝孔可以通過繩索或者其他工件將遮雨布的側面進一步與支架相固定，可以防止雨水從側面進入遮雨布覆蓋的區域，進一步增加防護效果。

技術特征：

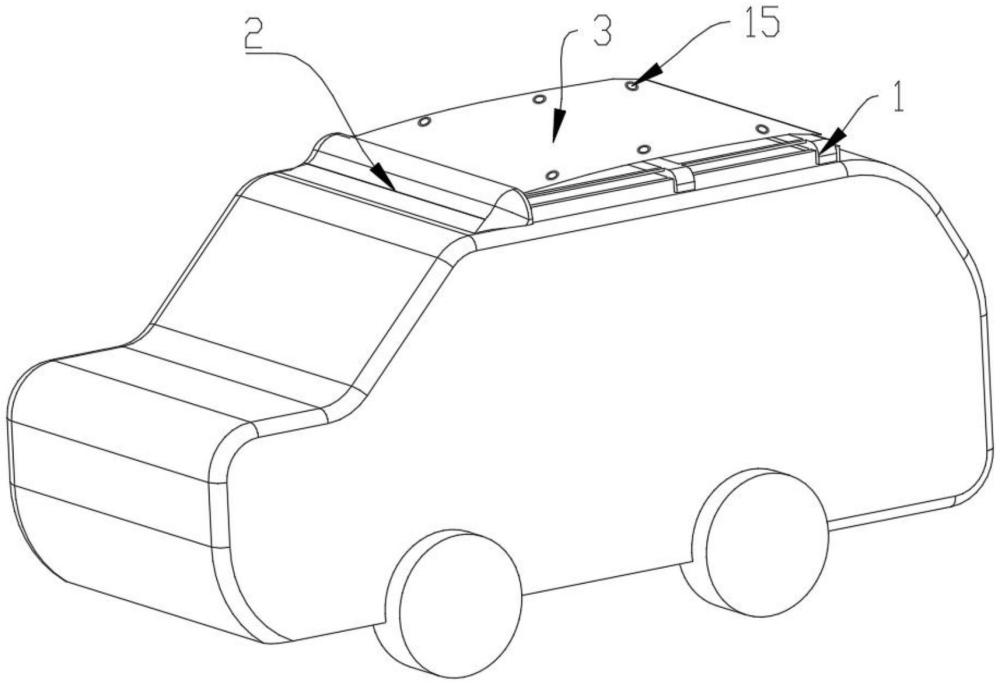

1.一種便捷的汽車行李架，包括支架(1)，其特征在于：所述支架(1)前端設有擋風支架(2)，所述擋風支架(2)朝向支架(1)的一面設有開口，所述擋風支架(2)背離支架(1)的一面為流線行，所述擋風支架(2)內部設有遮蓋部件；

2.根據權利要求1所述便捷的汽車行李架，其特征在于：所述支撐桿(10)內穿設有轉桿(5)，所述轉桿(5)的兩端分別穿出支撐桿(10)，所述轉桿(5)的一端穿入旋轉管(14)并與旋轉管(14)固定連接，所述轉桿(5)的另一端設有固定連接的旋鈕(4)。

3.根據權利要求2所述便捷的汽車行李架，其特征在于：所述旋鈕(4)的一側設有卡扣(13)，所述卡扣(13)固定在擋風支架(2)的外壁上。

4.根據權利要求1所述便捷的汽車行李架，其特征在于：所述遮雨布(3)的兩側設置有若干個安裝孔(15)。

5.根據權利要求1所述便捷的汽車行李架，其特征在于：所述兩塊支撐板(8)之間設置有支撐架(11)，所述支撐架(11)與卡條(12)卡合連接。

6.根據權利要求1所述便捷的汽車行李架，其特征在于：所述擋風支架(2)前端內壁上設有固定連接的吸盤(7)。

技術總結
本技術公開了一種便捷的汽車行李架，屬于熱熔膠生產技術領域，通過防水部件的設置，包括支架,所述支架前端設有擋風支架，所述擋風支架朝向支架的一面設有開口，所述擋風支架背離支架的一面為流線行，所述擋風支架內部設有遮蓋部件,將擋風支架和支架固定在汽車橫桿上，在出現雨雪等天氣時，可以將直接將卡條抽出，卡條一端連接著遮雨布，隨著遮雨布的抽出旋轉管開始轉動，在將卡條抽出一定長度后將卡條固定在支架上的卡槽上，在緊固緊固桿將卡條固定，防水部件可以在下雨時快速的抽出和安裝，安裝和使用方便快捷，可以防止惡劣天氣使行李損壞，從而避免財產損失，在天氣晴朗時可以方便抽出晾曬，晾曬完成也方便回收。

技術研發人員：袁永澤,程青,袁剛剛
受保護的技術使用者：安徽銘旋汽車零部件有限公司
技術研發日：20240322
技術公布日：2025/4/28
