本技術涉及一種單軌雙臂上下擺動式全自動洗車裝置和洗車機。

背景技術：

1、現今社會汽車保有量越來越多，帶動洗車行業的大力發展，隨著人工成本越來越高，對全自動洗車機需求也越來越多，但是洗車機價格過高，很多洗車店無法承擔，且安裝需要專業人員上門，安裝不便。

技術實現思路

1、鑒于現有洗車機所存在的缺陷，本實用新型所要解決的技術問題是：提供一種成本低且安裝方便的單軌雙臂上下擺動式全自動洗車裝置和洗車機。

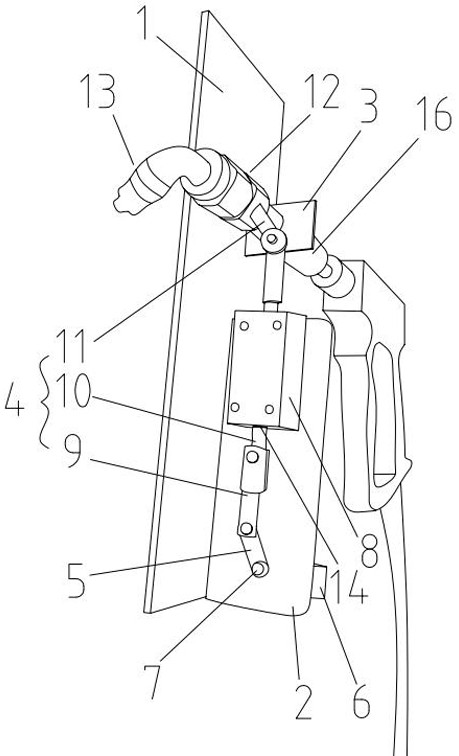

2、為了實現上述目的，根據本實用新型的一個方面，本實用新型是通過如下技術措施實現的：一種單軌雙臂上下擺動式全自動洗車裝置，包括：固定板ⅰ，所述固定板上固定連接有固定板ⅱ和固定板ⅲ，所述固定板ⅱ一側設有連桿，另一側設有電機，所述連桿一端連接電機，另一端連接傳動桿機構，所述傳動桿機構與高壓旋轉接頭連接，所述電機驅動連桿旋轉帶動傳動桿機構移動，所述固定板ⅲ一側設有接水口，一側設有旋轉接頭接口，所述高壓旋轉接頭與固定板ⅲ的旋轉接頭接口固定連接，所述高壓旋轉接頭外固定有噴頭。

3、進一步地，所述固定板ⅱ與連桿一端相對應的位置開口，所述電機包括電機軸，所述電機軸穿過固定板ⅱ的開口處與連桿固定，所述電機驅動電機軸轉動帶動連桿旋轉。

4、進一步地，所述傳動桿機構包括連接桿，所述連接桿一端與連桿軸連接，連接桿可繞連桿轉動，所述連接桿另一端軸連接有伸縮桿，所述連接桿和伸縮桿可互相轉動，所述伸縮桿另一端軸連接有擺動桿，所述伸縮桿和擺動桿可互相轉動，所述擺動桿另一端與高壓旋轉接頭外側焊接固定，所述高壓旋轉接頭跟隨擺動桿來回?cái)[動。

5、進一步地，所述固定板ⅱ一側螺栓固定有一固定塊，所述固定塊內開有導向孔，所述伸縮桿貫穿固定塊的導向孔，所述伸縮桿沿固定塊的導向孔來回移動。

6、進一步地，所述固定板ⅲ內部開口，所述接水口和旋轉接頭接口均焊接于固定板ⅲ的開口處，所述接水口和旋轉接頭接口相連通，所述高壓旋轉接頭一端與旋轉接頭接口螺紋連接固定，另一端與噴頭螺紋連接固定。

7、一種洗車機，包括：平行滑軌，所述平行滑軌兩端各固定有一固定架，所述平行滑軌外活動連接有天車，所述天車沿平行滑軌來回移動，所述天車外側固定有洗車臂，所述洗車臂兩端固定有單軌雙臂上下擺動式全自動洗車裝置。

8、進一步地，所述固定架呈一字型，固定架一端與平行滑軌通過焊接固定，另一端與天花板螺栓固定，所述天車與洗車臂通過焊接固定，所述洗車臂兩端與固定板ⅰ通過螺栓固定連接。

9、與現有技術相比，本實用新型的優點在于：噴頭快速轉動模擬手動噴洗，單軌雙臂設計使結構十分簡單，接水口兼容性高，能直接使用市面上大部分的水泵或水管直接接入使用，用料少，成本低，不用專業人員上門安裝，大大降低了自動洗車的門檻，維護和維修方便，普通洗車店里水泵就可以直接使用，不需要從新采購大功率水泵降低了投資成本。

技術特征：

1.一種單軌雙臂上下擺動式全自動洗車裝置，包括：固定板ⅰ，所述固定板上固定連接有固定板ⅱ和固定板ⅲ，其特征在于：所述固定板ⅱ一側設有連桿，另一側設有電機，所述連桿一端連接電機，另一端連接傳動桿機構，所述傳動桿機構與高壓旋轉接頭連接，所述電機驅動連桿旋轉帶動傳動桿機構移動，所述固定板ⅲ一側設有接水口，一側設有旋轉接頭接口，所述高壓旋轉接頭與固定板ⅲ的旋轉接頭接口固定連接，所述高壓旋轉接頭外固定有噴頭。

2.根據權利要求1所述的一種單軌雙臂上下擺動式全自動洗車裝置，其特征在于：所述固定板ⅱ與連桿一端相對應的位置開口，所述電機包括電機軸，所述電機軸穿過固定板ⅱ的開口處與連桿固定，所述電機驅動電機軸轉動帶動連桿旋轉。

3.根據權利要求2所述的一種單軌雙臂上下擺動式全自動洗車裝置，其特征在于：所述傳動桿機構包括連接桿，所述連接桿一端與連桿軸連接，連接桿可繞連桿轉動，所述連接桿另一端軸連接有伸縮桿，所述連接桿和伸縮桿可互相轉動，所述伸縮桿另一端軸連接有擺動桿，所述伸縮桿和擺動桿可互相轉動，所述擺動桿另一端與高壓旋轉接頭外側焊接固定，所述高壓旋轉接頭跟隨擺動桿來回?cái)[動。

4.根據權利要求3所述的一種單軌雙臂上下擺動式全自動洗車裝置，其特征在于：所述固定板ⅱ一側螺栓固定有一固定塊，所述固定塊內開有導向孔，所述伸縮桿貫穿固定塊的導向孔，所述伸縮桿沿固定塊的導向孔來回移動。

5.根據權利要求1所述的一種單軌雙臂上下擺動式全自動洗車裝置，其特征在于：所述固定板ⅲ內部開口，所述接水口和旋轉接頭接口均焊接于固定板ⅲ的開口處，所述接水口和旋轉接頭接口相連通，所述高壓旋轉接頭一端與旋轉接頭接口螺紋連接固定，另一端與噴頭螺紋連接固定。

6.一種洗車機，包括：平行滑軌，所述平行滑軌兩端各固定有一固定架，所述平行滑軌外活動連接有天車，所述天車沿平行滑軌來回移動，所述天車外側固定有洗車臂，其特征在于：所述洗車臂兩端固定有權利要求1所述的單軌雙臂上下擺動式全自動洗車裝置。

7.根據權利要求6所述的一種洗車機，其特征在于：所述固定架呈一字型，固定架一端與平行滑軌通過焊接固定，另一端與天花板螺栓固定，所述天車與洗車臂通過焊接固定，所述洗車臂兩端與固定板ⅰ通過螺栓固定連接。

技術總結
本技術提供一種單軌雙臂上下擺動式全自動洗車裝置和洗車機。該單軌雙臂上下擺動式全自動洗車裝置包括：固定板Ⅰ，所述固定板上固定連接有固定板Ⅱ和固定板Ⅲ，所述固定板Ⅱ一側設有連桿，另一側設有電機，所述連桿一端連接電機，另一端連接傳動桿機構，所述傳動桿機構與高壓旋轉接頭連接，所述電機驅動連桿旋轉帶動傳動桿機構移動，所述固定板Ⅲ一側設有接水口，一側設有旋轉接頭接口，所述高壓旋轉接頭與固定板Ⅲ的旋轉接頭接口固定連接，所述高壓旋轉接頭外固定有噴頭。本技術模擬手動噴洗，單軌雙臂設計使結構十分簡單，水泵兼容性高，能直接使用市面上大部分的水泵直接接入使用，用料少，成本低。

技術研發人員：趙斌,李衛堅
受保護的技術使用者：金華車貓智能科技有限公司
技術研發日：20240614
技術公布日：2025/4/28
