本公開涉及車輛，尤其涉及一種腿托機構、座椅及車輛。

背景技術：

1、隨著社會的發展和人民生活水平的提高，人們對汽車座椅的舒適性提出了更高的要求，需要對座椅的功能性、舒適性進一步提高，比如增加腿托，用以對乘客的小腿進行支撐，以降低乘客由于腿部長時間彎曲而產生的疲勞感與不適感，進而增強舒適性，但是腿托穩定的轉動及伸縮是需要主要考慮的問題，而且目前的腿托機構占用空間較大，不適宜車輛后排座椅的使用。

技術實現思路

1、為了解決上述技術問題，本公開提供了一種腿托機構、座椅及車輛。

2、第一方面，本公開提供了一種腿托機構，包括：

3、底座支架，連接于車輛的車身地板；

4、支撐支架，連接于所述底座支架；

5、驅動組件，包括驅動支架和設置于所述驅動支架的上的抬升結構，所述驅動支架連接于所述支撐支架；

6、抬升支架，轉動連接于所述驅動支架，所述抬升支架上設置有傳動件，所述傳動件轉動連接所述抬升結構，所述抬升結構驅動所述傳動件以使所述抬升支架相對所述驅動支架轉動；

7、托載板架，設置于所述抬升支架上。

8、可選地，所述腿托機構還包括彈性件，所述彈性件一端連接于所述底座支架，另一端連接于所述抬升支架；

9、所述抬升支架相對所述驅動支架轉動而向上抬升時拉伸所述彈性件。

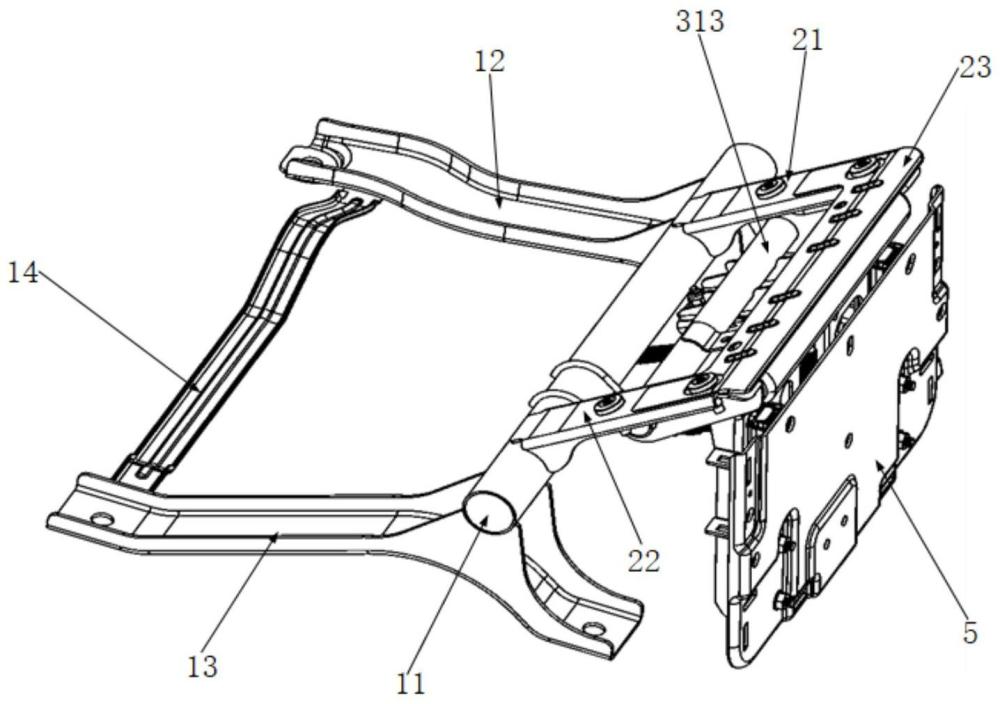

10、可選地，所述底座支架包括左支架、右支架、底座橫板和底座橫桿，所述底座橫板連接于所述左支架和所述右支架，所述左支架和所述右支架上均具有支撐凸起，所述底座橫桿連接于兩個所述支撐凸起；

11、所述彈性件連接于所述底座橫桿，所述支撐支架連接于底座橫桿。

12、可選地，所述驅動支架包括左加強板、右加強板和連接于所述左加強板和所述右加強板之間的驅動橫桿，所述左加強板和所述右加強板均連接于所述支撐支架，所述抬升結構設置于所述驅動橫桿上；

13、所述左加強板和所述右加強板均相對水平方向向上傾斜設置，所述抬升支架轉動連接于所述左加強板和所述右加強板。

14、可選地，所述支撐支架包括支撐左邊板和支撐右邊板，所述支撐左邊板和所述支撐右邊板均連接于所述底座支架，所述支撐左邊板連接于所述左加強板，且與所述左加強板層疊設置，所述支撐右邊板連接于所述右加強板，且與所述右加強板層疊設置。

15、可選地，所述支撐支架還包括支撐橫板，所述支撐橫板連接于所述支撐右邊板和所述支撐左邊板，所述支撐橫板用于支撐座椅的座墊。

16、可選地，所述托載板架滑動設置于所述抬升支架上；

17、所述腿托機構還包括滑動驅動結構，所述滑動驅動結構設置于所述抬升支架或所述托載板架上，以驅動所述托載板架相對所述抬升支架滑動。

18、可選地，所述滑動驅動結構包括第一驅動電機總成、第一絲杠和滑塊，所述第一驅動電機總成安裝于所述托載板架上，且連接于所述第一絲杠，所述第一絲杠沿所述托載板架的滑動方向延伸，所述滑塊固定設置于所述抬升支架上，且螺紋連接于所述第一絲杠。

19、第二方面，本公開提供了一種座椅，包括座墊和第一方面提供的腿托機構，所述座墊具有座墊部和腿托部，所述腿托部能夠相對所述座墊部轉動，所述座墊部設置有第一卡槽；

20、所述底座支架包括底座橫桿，所述支撐支架包括支撐橫板，所述支撐橫板位于所述底座橫桿在所述座椅前后方向上的前側，且位于所述底座橫桿在所述座椅高度方向上的上方，所述底座橫桿卡設于所述第一卡槽內，所述支撐橫板支撐于所述座墊部和所述腿托部的拐角處，所述腿托部連接于所述托載板架。

21、可選地，所述驅動支架包括驅動橫桿，所述驅動橫桿在所述座椅前后方向上位于所述底座橫桿和所述支撐橫板之間，且在所述座椅高度方向上位于所述底座橫桿和所述支撐橫板之間；

22、所述座墊部還設置有第二卡槽，所述驅動橫桿卡設于所述第二卡槽內。

23、第三方面，本公開提供了一種車輛，包括第一方面提供的腿托機構或者第二方面提供的座椅。

24、本公開實施例提供的技術方案與現有技術相比具有如下優點：

25、通過設置底座支架、支撐支架、驅動組件、抬升支架和托載板架，通過抬升結構驅動傳動件以使抬升支架相對驅動支架轉動，可實現抬升支架和托載板架的轉動下翻或者轉動抬升，從而實現腿托的收起或打開。而且底座支架連接于車輛的車身地板，使得底座支架可設置于座椅支架的下方，從而能夠節省座椅前部的空間，使得該腿托機構能夠適用于車輛的后排座椅。

技術特征：

1.一種腿托機構，其特征在于，包括：

2.根據權利要求1所述的腿托機構，其特征在于，所述腿托機構還包括彈性件，所述彈性件一端連接于所述底座支架，另一端連接于所述抬升支架；

3.根據權利要求2所述的腿托機構，其特征在于，所述底座支架包括左支架、右支架、底座橫板和底座橫桿，所述底座橫板連接于所述左支架和所述右支架，所述左支架和所述右支架上均具有支撐凸起，所述底座橫桿連接于兩個所述支撐凸起；

4.根據權利要求1所述的腿托機構，其特征在于，所述驅動支架包括左加強板、右加強板和連接于所述左加強板和所述右加強板之間的驅動橫桿，所述左加強板和所述右加強板均連接于所述支撐支架，所述抬升結構設置于所述驅動橫桿上；

5.根據權利要求4所述的腿托機構，其特征在于，所述支撐支架包括支撐左邊板和支撐右邊板，所述支撐左邊板和所述支撐右邊板均連接于所述底座支架，所述支撐左邊板連接于所述左加強板，且與所述左加強板層疊設置，所述支撐右邊板連接于所述右加強板，且與所述右加強板層疊設置。

6.根據權利要求5所述的腿托機構，其特征在于，所述支撐支架還包括支撐橫板，所述支撐橫板連接于所述支撐右邊板和所述支撐左邊板，所述支撐橫板用于支撐座椅的座墊。

7.根據權利要求1所述的腿托機構，其特征在于，所述托載板架滑動設置于所述抬升支架上；

8.根據權利要求7所述的腿托機構，其特征在于，所述滑動驅動結構包括第一驅動電機總成、第一絲杠和滑塊，所述第一驅動電機總成安裝于所述托載板架上，且連接于所述第一絲杠，所述第一絲杠沿所述托載板架的滑動方向延伸，所述滑塊固定設置于所述抬升支架上，且螺紋連接于所述第一絲杠。

9.一種座椅，其特征在于，包括座墊和如權利要求1-8任一項所述的腿托機構，所述座墊具有座墊部和腿托部，所述腿托部能夠相對所述座墊部轉動，所述座墊部設置有第一卡槽；

10.根據權利要求9所述的座椅，其特征在于，所述驅動支架包括驅動橫桿，所述驅動橫桿在所述座椅前后方向上位于所述底座橫桿和所述支撐橫板之間，且在所述座椅高度方向上位于所述底座橫桿和所述支撐橫板之間；

11.一種車輛，其特征在于，包括如權利要求1-8任一項所述腿托機構或如權利要求9-10任一項所述的座椅。

技術總結
本公開涉及車輛技術領域，尤其涉及一種腿托機構、座椅及車輛，該腿托機構包括：底座支架，連接于車輛的車身地板；支撐支架，連接于底座支架；驅動組件，包括驅動支架和設置于驅動支架的上的抬升結構，驅動支架連接于支撐支架；抬升支架，轉動連接于驅動支架，抬升支架上設置有傳動件，傳動件轉動連接抬升結構，抬升結構驅動傳動件以使抬升支架相對驅動支架轉動；托載板架，設置于抬升支架上。能夠?qū)崿F(xiàn)腿托穩定的轉動，且能夠節省座椅前部的空間，適用于車輛的后排座椅。

技術研發人員：裴新根
受保護的技術使用者：上海理想汽車科技有限公司
技術研發日：20240423
技術公布日：2025/4/28
