本技術涉及電池?fù)Q電領域，特別涉及一種用于轉運電池包的應急轉運托架及換電設備。

背景技術：

1、用于電動車輛換電的換電站包括充電倉，充電倉能夠存儲電池包并為電池包進行充電。當充電倉內的電池包出現高溫等異常現象時，為了保證換電站的安全性，需要將出現異常現象的電池包及時從充電倉內取出，再由換電設備運輸至換電站的換電通道內，人工駕駛叉車叉取異常電池包并對異常電池包進行相應處置，避免換電站和電池包遭受更大損失。

2、現有技術中，在人工駕駛叉車叉取異常電池包之前，還需要人工給異常電池包套上吊帶結構，再將吊帶結構掛在叉車上，叉車再將異常電池包之吊離換電站。此過程需要操作人員直接與電池包接觸，安全隱患較大。

技術實現思路

1、本實用新型要解決的技術問題是為了克服現有技術中在叉車轉移異常電池包之前需要依靠人工為異常電池包綁定吊帶，導致安全隱患較大的缺陷，提供一種用于轉運電池包的應急轉運托架及換電設備。

2、本實用新型是通過下述技術方案來解決上述技術問題：

3、一種用于轉運電池包的應急轉運托架，所述應急轉運托架用于安裝在換電設備的換電平臺上，所述應急轉運托架包括：

4、托架本體，用于承載電池包；

5、轉運部，與所述托架本體連接，所述轉運部用于與轉運設備連接。

6、在本方案中，轉運設備通過與應急轉運托架的轉運部的連接，實現對應急轉運托架的轉運操作，從而能夠轉運放置在應急轉運托架上的待轉運的電池包，實現電池包的轉運。相較于傳統需要人工在電池包上捆綁吊繩來與轉運設備連接而言，本方案全程可以采用機械化操作，電池包的轉運效率更高，而且工作人員不需要直接與電池包產生接觸，提高電池包轉運過程中的安全性。

7、較佳地，所述托架本體的中部設有避讓區域，所述避讓區域在豎直方向上的兩端貫通。

8、在本方案中，由于應急轉運托架在使用過程中需要安裝在換電設備上，因此在托架本體上設置避讓區域能夠降低托架本體與換電設備上其他部件干涉的可能性，使應急轉運托架的高度尺寸能夠設計成更小值，使整體結構更加緊湊，提高轉運的穩定性，降低應急轉運托架的生產成本。

9、較佳地，所述應急轉運托架還包括支撐件，所述支撐件與所述托架本體連接且沿豎直方向向下延伸超出所述托架本體的下端面。

10、在本方案中，支撐件用于抬高托架本體，進一步降低托架本體與換電設備上其他部件干涉的可能性。

11、較佳地，所述支撐件具有第一定位部，所述第一定位部位于所述支撐件在豎直方向上遠離所述托架本體的一端，所述第一定位部用于與所述換電平臺的第一配合部配合。

12、在本方案中，第一定位部用于實現應急轉運托架在換電設備上的快速定位安裝，進一步提高轉運效率，降低應急轉運設備與換電設備上其他部件干涉的可能性。

13、較佳地，所述支撐件為l形板，所述l形板形成所述第一定位部，所述l形板的兩側壁用于與所述第一配合部抵接。

14、在本方案中，利用支撐件自身的形狀形成第一定位部，相較于在支撐件上直接加工形成第一定位部而言，能夠節省加工工時；相較于在支撐件上安裝另一個部件作為第一定位部而言，能夠節省兩者的組裝時間，降低生產成本，減輕應急轉運托架整體的重量。而且通過l形板的兩側壁與第一配合部抵接來實現應急轉運托架在換電平臺上的定位，定位精度要求低，降低兩者的定位難度，提高應急轉運托架在換電平臺上的安裝效率。

15、較佳地，所述應急轉運托架滿足以下條件中的一個或多個：

16、a1、所述l形板的數量為四個，四個所述l形板分別設于所述托架本體的四個轉角處；

17、b1、所述l形板朝向所述托架本體的外側翻折。

18、在本方案中，在托架本體的四個轉角處均設置支撐件，一方面能夠提高對托架本體支撐的穩定性，使應急轉運托架能夠更加平穩地承載電池包；另一方面能夠?qū)崿F(xiàn)應急轉運托架和換電平臺的多點定位，提高兩者的定位精度。l形板朝向托架本體的外側翻折，可以減小應急轉運托架在水平方向上的尺寸，方便應急轉運托架的安裝，降低應急轉運托架的生產成本。

19、較佳地，所述托架本體具有第二定位部，所述第二定位部用于與電池托盤的第二配合部配合。

20、在本方案中，在電池包轉運過程中，電池包始終固定在電池托盤上，兩者一起進行轉運。第二定位部用于實現電池托盤在應急轉運托架上的快速定位安裝，進一步提高轉運效率，降低電池包、電池托盤、應急轉運設備干涉的可能性。

21、較佳地，所述第二定位部為開設在所述托架本體上的定位孔，所述定位孔在豎直方向上的兩端貫通，所述定位孔的位置和所述第一定位部的位置對應。

22、在本方案中，現有技術中，電池托盤的下端設于與換電平臺配合的第二配合部，定位孔一方面能夠供第二配合部穿過，從而實現電池托盤和應急轉運托架的快速定位安裝，且避免了電池托盤和應急轉運托架干涉；另一方面定位孔的內壁能夠通過限制第二配合部在水平方向上的移動進而限制電池托盤在水平方向上的移動，限制電池包在轉運過程中在水平方向上的移動，提高轉運的可靠性。

23、較佳地，所述應急轉運托架滿足以下條件中的一個或多個：

24、a2、所述應急轉運托架上設有減重孔和/或避讓孔；

25、b2、所述應急轉運托架還包括標識部，所述標識部用于標識所述應急轉運托架的安裝方向；

26、c2、所述應急轉運托架還包括限位件，所述限位件與所述托架本體連接且沿豎直方向向上延伸超出所述托架本體的上端面；

27、d3、所述應急轉運托架還包括加強梁，所述加強梁與所述托架本體連接且位于所述托架本體的下端。

28、在本方案中，減重孔能夠減輕應急轉運托架整體的重量，方便換電設備的移動。避讓孔能夠避免應急轉運托架與換電設備中的其他部件產生干涉，提高通過應急轉運托架轉運電池包的可行性。標識部用于標明應急轉運托架的安裝方向，提高應急裝運托架在換電平臺上的安裝效率，進而提高轉運的效率。限位件能夠限制電池包和電池托架在水平方向上的過度移動，降低電池包和電池托架從應急轉運托架上掉落的可能性。加強梁能夠增強應急轉運托架的強度，使得應急轉運托架能夠更穩定地承載電池包。

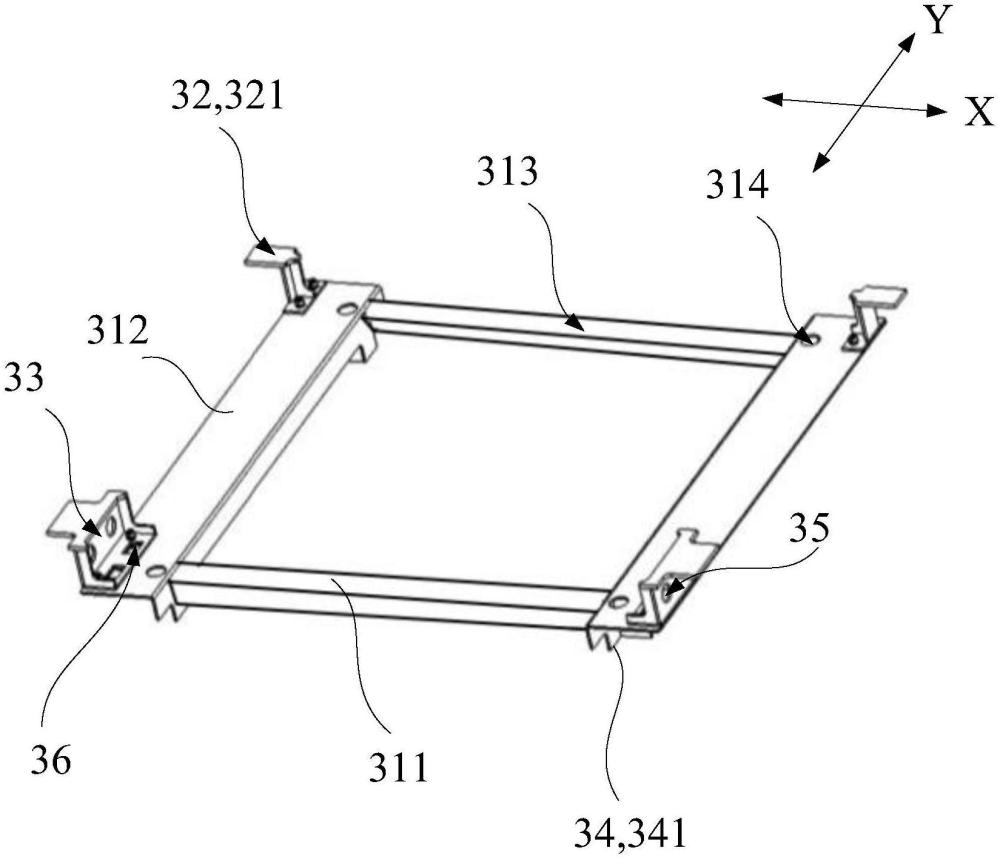

29、較佳地，所述托架本體為框架結構，所述托架本體包括多個沿水平方向延伸的橫梁，多個所述橫梁連接并圍成所述托架本體。

30、在本方案中，框架結構的托架本體有利于工業化生產，生產加工方便，生產成本較低。

31、較佳地，多個所述橫梁包括多個沿第一方向延伸的第一橫梁和多個沿第二方向延伸的第二橫梁，所述第一方向和所述第二方向為水平面上兩個相交的方向；

32、所述第一橫梁的上端面形成用于承載電池包的承載部，所述轉運部位于所述承載部在第一方向上的兩端。

33、在本方案中，上述設置降低轉運設備在從應急轉運托架上取出電池包的過程中轉運設備與電池包和電池托盤干涉的可能性，提高轉運的可靠性。

34、較佳地，所述第一橫梁在第一方向上的兩端部形成所述轉運部；

35、或者，所述應急轉運托架還包括吊耳，所述吊耳固定在所述第一橫梁或所述第二橫梁上，所述吊耳沿第一方向朝向所述托架本體的外部延伸，所述吊耳形成所述轉運部。

36、在本方案中，第一橫梁直接作為應急轉運托架的轉運部，能夠簡化應急轉運托架的結構，降低生產成本。在托架本體上另外設置吊耳作為轉運部，能夠減小托架本體在水平方向上的尺寸，降低托架本體與換電設備中其他部件干涉的可能性，降低生產成本。

37、較佳地，所述應急轉運托架滿足以下條件中的一個或多個：

38、a3、當所述吊耳形成所述轉運部時，所述承載部在第一方向上任意一側均設有多個所述吊耳，多個所述吊耳沿第二方向間隔設置；

39、b3、當所述吊耳形成所述轉運部時，所述吊耳固定在所述應急轉運托架的限位件在豎直方向上遠離所述托架本體的一端。

40、在本方案中，在承載部的同一側設置多個吊耳，能夠增加轉運設備與應急轉運托架的接觸面積，提高轉運設備轉運電池包時的穩定性。將吊耳設置在限位件的上端，能夠降低轉運設備與換電設備中其他部件干涉的可能性，提高轉運的可靠性。

41、一種換電設備，所述換電設備包括電池托盤、換電平臺和如上所述的用于轉運電池包的應急轉運托架，所述應急轉運托架放置在所述換電平臺上，所述電池托盤放置在所述應急轉運托架上。

42、在本方案中，電池托盤用于承載電池包，轉運過程中，電池包放置在電池托盤上，電池托盤放置在應急轉運托架上，轉運設備能夠通過與應急轉運托架的轉運部連接，實現電池包、電池托盤、應急轉運托架三者的同步轉運，整個轉運過程完全依靠機械化操作，轉運效率更高，而且工作人員不需要直接與電池包產生接觸，提高電池包轉運過程中的安全性。

43、較佳地，所述換電設備滿足以下條件中的一種或多種：

44、a4、所述換電平臺的第一配合部為緩沖彈簧，所述應急轉運托架的l形板的兩側壁均與所述緩沖彈簧抵接；

45、b4、所述電池托盤的第二配合部為定位銷，所述定位銷穿設于所述應急轉運托架的定位孔。

46、在本方案中，緩沖彈簧和定位銷均為換電設備原有的結構，利用換電平臺和電池托盤的已有結構作為第一配合部和第二配合部，能夠降低成本。

47、本實用新型的積極進步效果在于：轉運設備通過與應急轉運托架的轉運部的連接，實現對應急轉運托架的轉運操作，從而能夠轉運放置在應急轉運托架上的待轉運的電池包，實現電池包的轉運。本實用新型全程可以采用機械化操作，電池包的轉運效率更高，而且工作人員不需要直接與電池包產生接觸，提高電池包轉運過程中的安全性。
