本發明涉及汽車充電設備，尤其涉及一種汽車充電樁及其面殼組件。

背景技術：

1、隨著電動汽車的普及，隨之配套出現的公共充電樁在城市內鋪設，用以方便電動汽車駕駛者在缺電時及時充電。

2、現有充電樁具有樁體、充電頭及連接樁體和充電頭的線纜，線纜的長度一般在7米左右，充電后，樁體上一般具有一掛架，用戶將線纜收卷繞圈后搭置在掛架上，以便下個用戶的使用，由于掛架僅提供支撐繞圈線纜的作用而無法限制及保持線圈繞圈的形式，故常常出現線纜繞圈收卷不規范而使線纜拖在地面上的現象，這種現象的發生會導致線纜拖地部分會承受汽車的碾壓，容易受損，情況嚴重時，會導致纏繞在汽車底盤而跟隨汽車行駛被拖拽后線纜的撕裂，也容易造成觸電的風險。

技術實現思路

1、本發明的目的是提出一種汽車充電樁及其面殼組件，對線纜提供有效收卷并保持線纜繞圈形式的結構，避免線纜拖地后造成的不良影響。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種汽車充電樁及其面殼組件，包括：

4、收卷柱，呈圓柱形結構；

5、至少兩個固定塊，固定在收卷柱外緣上，且位于收卷柱的頂部；

6、卡塊，設置在固定塊的一側，能夠彈性滑出進入兩個相鄰固定塊之間的區域；

7、其中，卡塊彈性滑出對位于相鄰兩個卡塊之間的線纜進行擠壓碰觸，卡塊、固定塊和收卷柱外緣共同形成對線纜的三點擠壓。

8、優選地，在固定塊開設有固定槽，卡塊與固定槽滑動連接，固定塊開設有彈性槽，彈性槽與固定槽連通設置，彈性槽內固定連接有固定軸，彈性槽內滑動連接有滑塊，固定軸貫穿滑塊，滑塊與卡塊之間固定相連，固定軸外壁套設有壓簧，壓簧的兩端分別與滑塊、彈性槽連接。

9、優選地，卡塊具有一斜面及一弧面，斜面設置在卡塊朝向遠離收卷柱的方向，弧面設置在卡塊朝向靠近收卷柱的方向。

10、優選地，在相鄰兩個固定塊之間設置有響應槽，響應槽開設在收卷柱上，響應槽內滑動連接有響應塊，在響應槽內設置有彈簧，彈簧的兩端分別與響應槽和響應塊連接，響應塊與卡塊連接。

11、優選地，卡塊由卡板及異形板組成，其中，斜面及弧面均設置在異形板上，卡板與滑塊固定相連，卡板開設矩形槽，矩形槽滑動連接有t型塊，t型塊穿過矩形槽與異形板固定相連，t型塊粘接有橡膠層，橡膠層連接有第一線材，第一線材的另一端依此穿過固定塊、收卷柱后與響應塊連接。

12、優選地，在收卷柱中心開設控制槽，控制槽中心固定連接有橫軸，橫軸上滑動套設有套環，套環外緣連接有第二線材，第二線材依次穿過收卷柱、固定塊后沿著固定軸虛擬中心軸線方向與滑塊連接。

13、優選地，套環的一端固定連接有圓盤，圓盤固定連接有把手，控制槽內設置有扭簧，扭簧套設在橫軸上且其兩端分別與套環、橫軸連接。

14、一種汽車充電樁，含有面殼組件，面殼組件中的收卷柱固定在充電樁側面。

15、相比現有技術，本發明的有益效果為：

16、本發明通過將線纜以繞圈的形式卷繞在收卷柱上，采用能夠彈性滑行的卡塊對線纜進行擠壓碰觸，推動線纜直至線纜同時與卡塊、固定塊和收卷柱外緣擠壓，對線纜本身形成限制，克服線纜收卷搭置在掛架上后因缺少限制難以保持而使線纜拖在地面上的問題。

技術特征：

1.一種汽車充電樁面殼組件，其特征在于，包括：

2.根據權利要求1所述的一種汽車充電樁面殼組件，其特征在于，在固定塊(2)開設有固定槽(3)，卡塊與固定槽(3)滑動連接，固定塊(2)開設有彈性槽(4)，彈性槽(4)與固定槽(3)連通設置，彈性槽(4)內固定連接有固定軸(5)，彈性槽(4)內滑動連接有滑塊(6)，固定軸(5)貫穿滑塊(6)，滑塊(6)與卡塊之間固定相連，固定軸(5)外壁套設有壓簧(7)，壓簧(7)的兩端分別與滑塊(6)、彈性槽(4)連接。

3.根據權利要求1所述的一種汽車充電樁面殼組件，其特征在于，卡塊具有一斜面(8)及一弧面(9)，斜面(8)設置在卡塊朝向遠離收卷柱(1)的方向，弧面(9)設置在卡塊朝向靠近收卷柱(1)的方向。

4.根據權利要求1所述的一種汽車充電樁面殼組件，其特征在于，在相鄰兩個固定塊(2)之間設置有響應槽(10)，響應槽(10)開設在收卷柱(1)上，響應槽(10)內滑動連接有響應塊(11)，在響應槽(10)內設置有彈簧(12)，彈簧(12)的兩端分別與響應槽(10)和響應塊(11)連接，響應塊(11)與卡塊連接。

5.根據權利要求3所述的一種汽車充電樁面殼組件，其特征在于，卡塊由卡板(13)及異形板(14)組成，其中，斜面(8)及弧面(9)均設置在異形板(14)上，卡板(13)與滑塊(6)固定相連，卡板(13)開設矩形槽(15)，矩形槽(15)滑動連接有t型塊(16)，t型塊(16)穿過矩形槽(15)與異形板(14)固定相連，t型塊(16)粘接有橡膠層(17)，橡膠層(17)連接有第一線材(18)，第一線材(18)的另一端依此穿過固定塊(2)、收卷柱(1)后與響應塊(11)連接。

6.根據權利要求2所述的一種汽車充電樁面殼組件，其特征在于，在收卷柱(1)中心開設控制槽(19)，控制槽(19)中心固定連接有橫軸(20)，橫軸(20)上滑動套設有套環(21)，套環(21)外緣連接有第二線材(22)，第二線材(22)依次穿過收卷柱(1)、固定塊(2)后沿著固定軸(5)虛擬中心軸線方向與滑塊(6)連接。

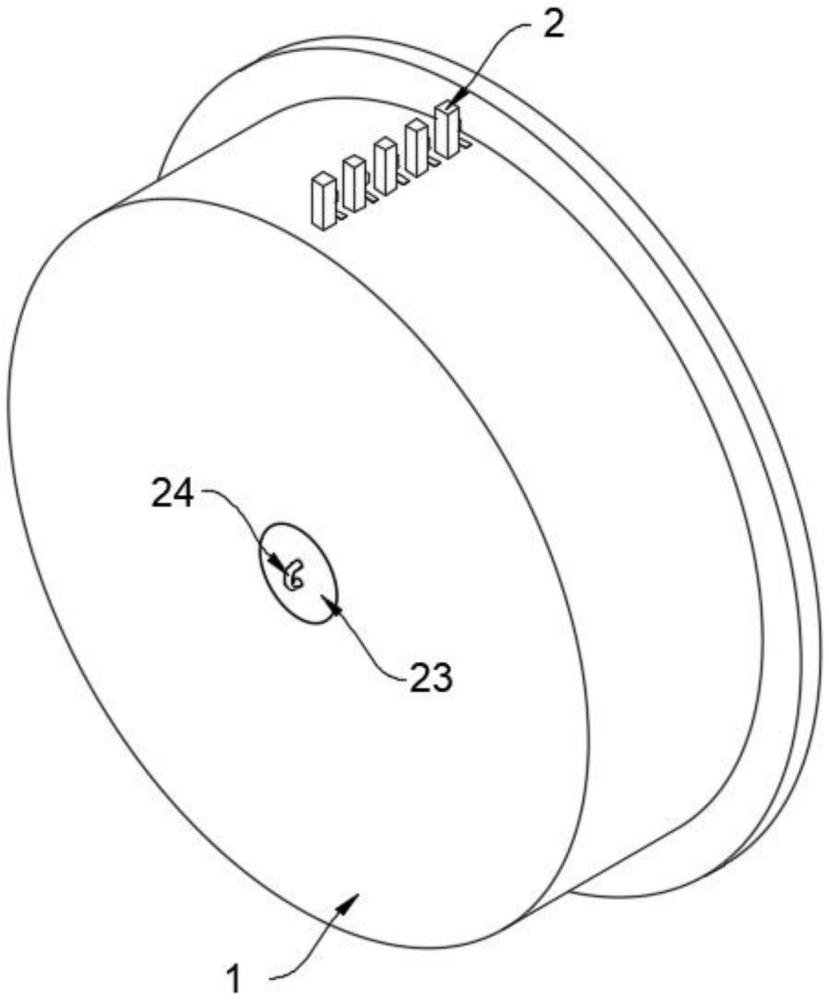

7.根據權利要求6所述的一種汽車充電樁面殼組件，其特征在于，套環(21)的一端固定連接有圓盤(23)，圓盤(23)固定連接有把手(24)，控制槽(19)內設置有扭簧(25)，扭簧(25)套設在橫軸(20)上且其兩端分別與套環(21)、橫軸(20)連接。

8.一種汽車充電樁，含有權利要求1-7任一項所述的面殼組件，其特征在于，面殼組件中的收卷柱(1)固定在充電樁側面。

技術總結
本發明公開了一種汽車充電樁及其面殼組件，包括：收卷柱，呈圓柱形結構；至少兩個固定塊，固定在收卷柱外緣上，且位于收卷柱的頂部；卡塊，設置在固定塊的一側，能夠彈性滑出進入兩個相鄰固定塊之間的區域；其中，卡塊彈性滑出對位于相鄰兩個卡塊之間的線纜進行擠壓碰觸，卡塊、固定塊和收卷柱外緣共同形成對線纜的三點擠壓。本發明通過將線纜以繞圈的形式卷繞在收卷柱上，采用能夠彈性滑行的卡塊對線纜進行擠壓碰觸，推動線纜直至線纜同時與卡塊、固定塊和收卷柱外緣擠壓，對線纜本身形成限制，克服線纜收卷搭置在掛架上后因缺少限制難以保持而使線纜拖在地面上的問題。

技術研發人員：黃坤,林小雨,徐建東,易凱翔,李斌,陳文龍
受保護的技術使用者：常州匯凱汽車系統有限公司
技術研發日：
技術公布日：2025/4/28
