本技術涉及汽車線束防護支架領域，具體為一種線束防護支架。

背景技術：

1、在汽車線束設計中，經常會遇到很多線束分支在運動段，鈑金鋒利邊，需要固定防護，后防撞梁邊緣鈑金鋒利邊，有磨損割破導線風險；因此就需要設計開發滿足其功能的線束防護支架，固定線束分支走向，避免分支與鋒利邊干涉磨損，can總線開路(t1j車型can總線拖掛節點bsd)造成車輛安拋。而通常情況下，線束分支要避免與鈑金鋒利邊干涉；而t1j車型bsd模塊在后保防撞梁左側，分支走向布置經過防撞梁邊緣會造成分支被磨損風險。

技術實現思路

1、本實用新型的目的在于提供線束防護支架，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：一種線束防護支架，包括支架本體，所述支架本體上表面設置有線束卡扣安裝槽，支架本體上表面開設有分支固定孔；

3、支架本體側表面的另一端設有與低壓線束插件inline匹配的固定點。

4、優選的，所述安支架本體上表面的一端分別具有一體連接的支架與防撞梁鈑金孔固定卡扣。

5、優選的，所述固定點設置有2個。

6、優選的，所述分支固定孔可設置有3個。

7、優選的，所述線束卡扣安裝槽設置有2個，且與支架本體的上表面上面一體連接。

8、優選的，所述分支固定孔開設在支架本體上表面中部位置。

9、與現有技術相比，本實用新型的有益效果是：

10、本實用新型結構合理，固定在后防撞梁邊，裝配方便，固定牢靠，防止懸空，避免與后防撞梁邊緣鋒利邊干涉磨損。保證了線束的合理布置，和被磨破的風險。

技術特征：

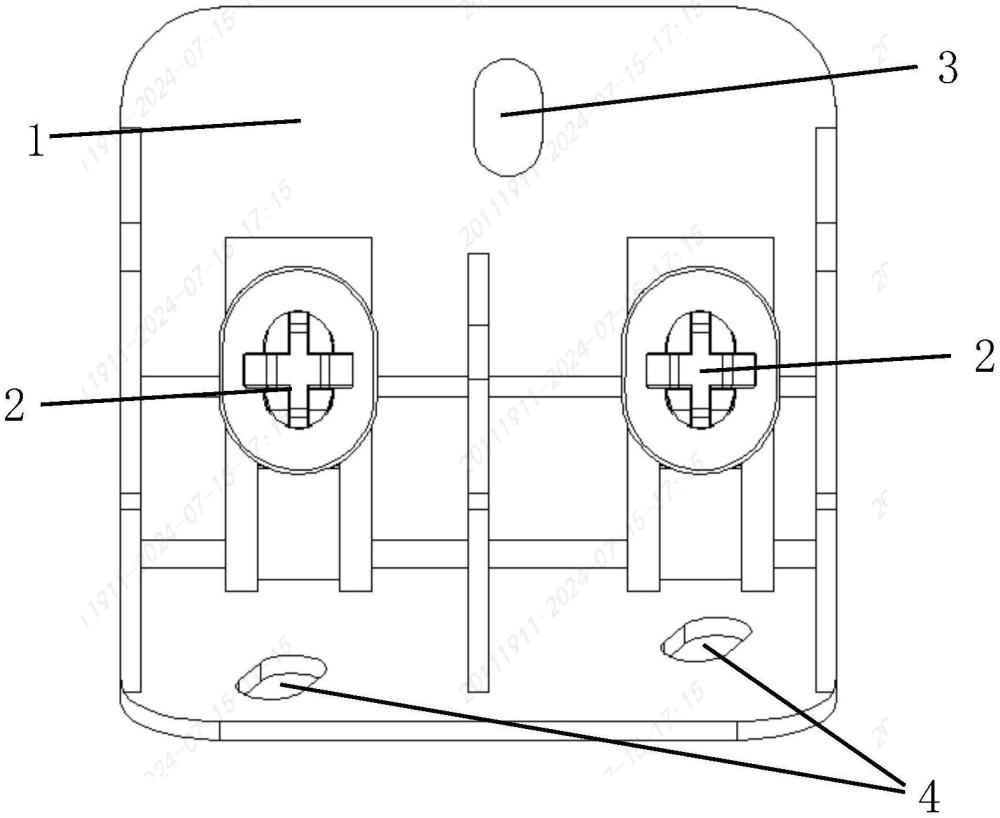

1.一種線束防護支架，其特征在于：包括支架本體(1)，所述支架本體(1)上表面設置有線束卡扣安裝槽(2)，支架本體(1)上表面開設有分支固定孔(3)；

2.根據權利要求1所述的線束防護支架，其特征在于：所述支架本體(1)上表面的一端分別具有一體連接的支架與防撞梁鈑金孔固定卡扣。

3.根據權利要求1所述的線束防護支架，其特征在于：所述固定點(4)設置有2個。

4.根據權利要求1所述的線束防護支架，其特征在于：所述分支固定孔(3)可設置有3個。

5.根據權利要求1所述的線束防護支架，其特征在于：所述線束卡扣安裝槽(2)設置有2個，且與支架本體的上表面上面一體連接。

6.根據權利要求4所述的線束防護支架，其特征在于：所述分支固定孔(3)開設在支架本體(1)上表面中部位置。

技術總結
本技術公開了一種線束防護支架，涉及汽車線束防護支架領域，包括支架本體，所述支架本體上表面設置有線束卡扣安裝槽，支架本體上表面開設有分支固定孔；支架本體側表面的另一端設有與低壓線束插件inline匹配的固定點本技術結構合理，固定在后防撞梁邊，裝配方便，固定牢靠，防止懸空，避免與后防撞梁邊緣鋒利邊干涉磨損。保證了線束的合理布置，和被磨破的風險。

技術研發人員：王慧斌,王曈騰,劉歡,王憲禮,呂昌平
受保護的技術使用者：奇瑞汽車股份有限公司
技術研發日：20240718
技術公布日：2025/4/28
