本技術涉及農業子午線輪胎，具體為一種農業子午線輪胎的新型帶束層結構。

背景技術：

1、目前農業子午線輪胎的帶束層是由聚酯簾線或鋼絲帶束層交叉排列貼合而成，輪胎的耐久性決定了輪胎的使用壽命，而帶束層與胎面之間的剪切力生熱快是縮短輪胎壽命的因素之一，帶束層是輪胎的關鍵部件之一，除了起到緩和沖擊的作用外主要起箍緊胎體的作用，對于子午線輪胎來說它還是主要的受力部件，當剪切力過大時易導致帶束層端點(兩側)早期脫層，影響使用者的安全。現在絕大部分輪胎的鋼絲帶束層兩側采用的是膠條包邊，膠條薄且軟，鋼絲簾線端頭處易松散，造成在行駛過程中局部生熱快，影響行車安全。

技術實現思路

1、本實用新型的目的在于提供一種農業子午線輪胎的新型帶束層結構，解決了現在絕大部分輪胎的鋼絲帶束層兩側采用的是膠條包邊，膠條薄且軟，鋼絲簾線端頭處易松散，造成在行駛過程中局部生熱快，影響行車安全的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種農業子午線輪胎的新型帶束層結構，包括胎面，所述胎面的上端設置有帶束層一，所述帶束層一的上端設置有帶束層二，所述帶束層二的上端設置有帶束層三，所述帶束層三的上端設置有帶束層四，所述帶束層四的上端設置有網眼布一，所述網眼布一的上端設置有網眼布二，所述網眼布二的上端設置有支撐層,所述支撐層的上端設置有胎體。

3、優選的，所述胎面由多層鋼絲帶構成，所述胎面與網眼布一壓合，所述胎面與網眼布二壓合，可使網眼布一和網眼布二對帶束層一、帶束層二、帶束層三、帶束層四進行限位。

4、優選的，所述帶束層一和帶束層二在胎面上呈交叉壓合，可使帶束層一和帶束層二與胎面壓合更加穩定。

5、優選的，所述支撐層與帶束層四壓合，所述支撐層與網眼布一壓合，能夠?qū)鴮右弧鴮佣鴮尤鴮铀墓潭ㄔ谝黄鸩⑻峁╊~外的支撐和保護。

6、優選的，所述支撐層為胎體緯向膠體，所述支撐層與胎面壓合，支撐層可用于增強輪胎的連接和固定性能，提供良好的粘合力和柔韌性。

7、優選的，所述胎體的材質為聚酯纖維，所述胎體的內部開設有緩沖槽，通過緩沖槽的設計，可使胎體與支撐層之間保持穩定。

8、本實用新型的有益效果如下：

9、1、本實用新型通過在胎面與多個帶束層兩側端頭之間分別增加兩層網眼布，通過對帶束層結構優化，當包邊膠條噴霜或尺寸定位不合適或帶束層邊緣部位散線時，能夠防止胎面與帶束層的摩擦，減少生熱提高輪胎的穩定性，減少胎肩部位應力集中時所引起的脫層，使輪胎在高速行駛時能夠有良好的轉彎性能，進而提升輪胎的壽命。

10、2、本實用新型通過設置有支撐層，支撐層的材質為胎體緯向膠體，該支撐層具有良好的粘合性和柔韌性，能夠?qū)⒍鄠€(gè)帶束層固定在一起并提供額外的支撐和保護，且通過設置有緩沖槽，可有效的增加胎體的使用壽命。

技術特征：

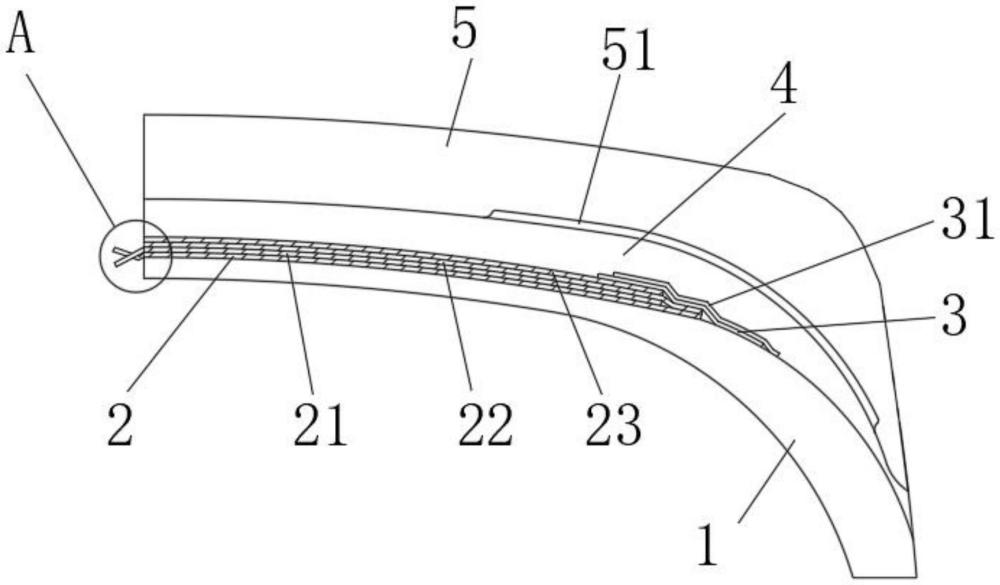

1.一種農業子午線輪胎的新型帶束層結構，包括胎面(1)，其特征在于：所述胎面(1)的上端設置有帶束層一(2)，所述帶束層一(2)的上端設置有帶束層二(21)，所述帶束層二(21)的上端設置有帶束層三(22)，所述帶束層三(22)的上端設置有帶束層四(23)，所述帶束層四(23)的上端設置有網眼布一(3)，所述網眼布一(3)的上端設置有網眼布二(31)，所述網眼布二(31)的上端設置有支撐層(4),所述支撐層(4)的上端設置有胎體(5)。

2.根據權利要求1所述的一種農業子午線輪胎的新型帶束層結構，其特征在于：所述胎面(1)由多層鋼絲帶構成，所述胎面(1)與網眼布一(3)壓合，所述胎面(1)與網眼布二(31)壓合。

3.根據權利要求1所述的一種農業子午線輪胎的新型帶束層結構，其特征在于：所述帶束層一(2)和帶束層二(21)在胎面(1)上呈交叉壓合。

4.根據權利要求1所述的一種農業子午線輪胎的新型帶束層結構，其特征在于：所述支撐層(4)與帶束層四(23)壓合，所述支撐層(4)與網眼布一(3)壓合。

5.根據權利要求1所述的一種農業子午線輪胎的新型帶束層結構，其特征在于：所述支撐層(4)為胎體緯向膠體，所述支撐層(4)與胎面(1)壓合。

6.根據權利要求1所述的一種農業子午線輪胎的新型帶束層結構，其特征在于：所述胎體(5)的材質為聚酯纖維，所述胎體(5)的內部開設有緩沖槽(51)。

技術總結
本技術屬于農業子午線輪胎技術領域，具體涉及一種農業子午線輪胎的新型帶束層結構，包括胎面，所述胎面的上端設置有帶束層一，所述帶束層一的上端設置有帶束層二，所述帶束層二的上端設置有帶束層三，所述帶束層三的上端設置有帶束層四，所述帶束層四的上端設置有網眼布一。本技術通過在胎面與多個帶束層兩側端頭之間分別增加兩層網眼布，通過對帶束層結構優化，當包邊膠條噴霜或尺寸定位不合適或帶束層邊緣部位散線時，能夠防止胎面與帶束層的摩擦，減少生熱提高輪胎的穩定性，減少胎肩部位應力集中時所引起的脫層，使輪胎在高速行駛時能夠有良好的轉彎性能，進而提升輪胎的壽命。

技術研發人員：王鋒,任延春,馬祿新,惠文昌,許廣彪
受保護的技術使用者：山東玲瓏橡膠科技有限公司
技術研發日：20240710
技術公布日：2025/4/28
