【】本技術涉及兒童安全出行用品領域，尤其是一種嬰幼兒用的提籃頭靠調節機構。

背景技術

0、
背景技術：

1、兒童安全座椅或提籃等兒童載具，在行車中能夠很好地保護乘車兒童的安全，是攜帶兒童乘車出行時的必要裝置。

2、現如今的提籃通常包括座位部、靠背部及設于靠背部上的頭靠，頭靠可以對兒童的頭部進行支撐。但是，現有技術中的頭靠與靠背部通常是相對固定連接，而不能相對進行調節，這就導致了其在使用時頭靠無法相對靠背部根據使用需求和使用場景以相應調節切換至所需使用狀態，存在使用不便和功能單一的問題。

3、另外，提籃用解鎖機構通常只能沿一個方向滑動而進行解鎖操作，即只能實現向下按壓解鎖或向上提拉解鎖的功能，故此采用上述單一方向解鎖的方案存在使用操作不便和實用性低的問題。

4、為此，本實用新型即針對上述問題而研究提出。

技術實現思路

0、
技術實現要素：

1、本實用新型目的是克服了現有技術的不足，提供一種嬰幼兒用的提籃頭靠調節機構，在解鎖把手與調節鎖件之間設有解鎖聯動機構，該解鎖聯動機構在解鎖把手相對頭靠部往第一解鎖運動方向或第二解鎖運動方向活動過程中均可聯動調節鎖件的相應解鎖動作，如此設計的技術方案，可滿足具有不同操作習慣的使用者進行操作使用，為其行為習慣提供了便利性，故本實用新型具有結構設計合理、實用、操作便利及滿足個性化的特點；另外通過提籃頭靠調節機構可調節頭靠部的高度以適應不同身高的幼齡兒童，同時滿足不同頭靠部的安裝使用和個性定制。

2、本實用新型是通過以下技術方案實現的：

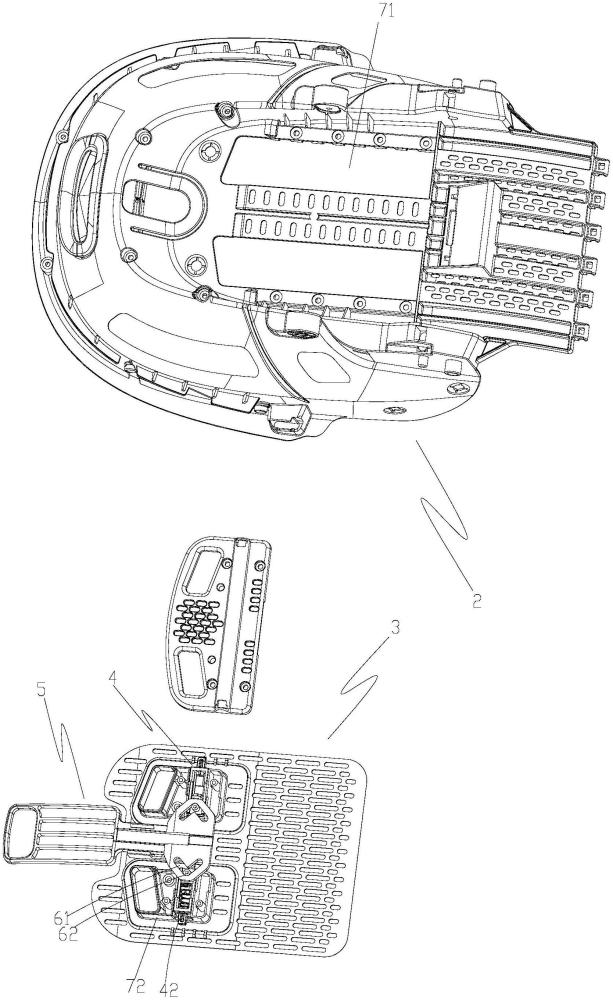

3、一種嬰幼兒用的提籃頭靠調節機構，所述提籃包括座體1和設在座體1上的靠背部2，所述靠背部2上可活動地設有頭靠部3，所述提籃頭靠調節機構4包括間隔地設在靠背部2上的復數調節鎖部41和可活動地設在頭靠部3上且與相應調節鎖部41鎖止配合的調節鎖件42；所述頭靠部3上可活動地設有解鎖把手5，所述解鎖把手5具有第一解鎖運動方向和與第一解鎖運動方向相反的第二解鎖運動方向，所述解鎖把手5與調節鎖件42之間設有解鎖聯動機構6，所述解鎖聯動機構6配置成當操作解鎖把手5往第一解鎖運動方向或第二解鎖運動方向活動過程中均可聯動調節鎖件42的相應解鎖動作。

4、如上所述一種嬰幼兒用的提籃頭靠調節機構，所述解鎖聯動機構6包括設在解鎖把手5或調節鎖件42上的兩解鎖斜槽61和相應設在調節鎖件42或解鎖把手5上且可置于解鎖斜槽61內的解鎖連桿62，兩所述解鎖斜槽61呈v字形設置且相近端相通。

5、如上所述一種嬰幼兒用的提籃頭靠調節機構，所述解鎖把手5與頭靠部3之間用于驅使解鎖把手5彈性復位的把手復位件，和/或所述提籃頭靠調節機構4還包括設在調節鎖件42與頭靠部3之間用于驅使調節鎖件42彈性復位的鎖件復位件43。

6、如上所述一種嬰幼兒用的提籃頭靠調節機構，所述頭靠部3上設有用于對調節鎖件42的運動路徑進行導向的導向滑槽31。

7、如上所述一種嬰幼兒用的提籃頭靠調節機構，所述頭靠部3可沿靠背部2上下滑動設置，所述頭靠部3與靠背部2之間設有滑動導向機構7。

8、如上所述一種嬰幼兒用的提籃頭靠調節機構，所述滑動導向機構7包括設在靠背部2或頭靠部3上的滑動槽71和相應設在頭靠部3或靠背部2上且可滑動地置于滑動槽71內的滑動塊72。

9、如上所述一種嬰幼兒用的提籃頭靠調節機構，所述座體1、靠背部2、頭靠部3及解鎖把手5分別通過注塑一體成型。

10、如上所述一種嬰幼兒用的提籃頭靠調節機構，所述靠背部2可轉動地連接于座體1上，所述靠背部2與座體1之間設有用于調節靠背部2相對座體1傾斜角度的靠背調節機構8。

11、如上所述一種嬰幼兒用的提籃頭靠調節機構，所述靠背調節機構8包括以靠背部2與座體1之間的轉動軸為圓心間隔地設在座體1上的復數靠背調節鎖孔81和可滑動地設在靠背部2上且與相應靠背調節鎖孔81鎖止配合的靠背調節鎖桿82。

12、如上所述一種嬰幼兒用的提籃頭靠調節機構，所述座體1上設有座位部11，所述座位部11與座體1可滑動且可轉動連接，所述座位部11后端與靠背部2下端可轉動連接。

13、與現有技術相比較，本實用新型具有如下優點：

14、1、本實用新型在解鎖把手與調節鎖件之間設有解鎖聯動機構，該解鎖聯動機構在解鎖把手相對頭靠部往第一解鎖運動方向或第二解鎖運動方向活動過程中均可聯動調節鎖件的相應解鎖動作，如此設計的技術方案，可滿足具有不同操作習慣的使用者進行操作使用，為其行為習慣提供了便利性，故本實用新型具有結構設計合理、實用、操作便利及滿足個性化的特點；另外通過提籃頭靠調節機構可調節頭靠部的高度以適應不同身高的幼齡兒童，同時滿足不同頭靠部的安裝使用和個性定制。

15、2、本實用新型通過靠背調節機構可調節靠背部傾斜角度，當嬰幼兒需要在提籃上躺臥休息時，操作靠背調節機構以調節靠背部下部相對座體往前向上方向轉動，在上述靠背部轉動過程中，座位部前部在靠背部的作用下而相對座體往前滑動、座位部后部隨靠背部下部往前向上轉動，使得座位部與靠背部之間的夾角逐漸增大，從而能夠使得靠背部更好與嬰幼兒背部接觸，給嬰幼兒良好的舒適度，符合人體工學原理設計的特點。

技術特征：

1.一種嬰幼兒用的提籃頭靠調節機構，所述提籃包括座體(1)和設在座體(1)上的靠背部(2)，所述靠背部(2)上可活動地設有頭靠部(3)，其特征在于所述提籃頭靠調節機構(4)包括間隔地設在靠背部(2)上的復數調節鎖部(41)和可活動地設在頭靠部(3)上且與相應調節鎖部(41)鎖止配合的調節鎖件(42)；所述頭靠部(3)上可活動地設有解鎖把手(5)，所述解鎖把手(5)具有第一解鎖運動方向和與第一解鎖運動方向相反的第二解鎖運動方向，所述解鎖把手(5)與調節鎖件(42)之間設有解鎖聯動機構(6)，所述解鎖聯動機構(6)配置成當操作解鎖把手(5)往第一解鎖運動方向或第二解鎖運動方向活動過程中均可聯動調節鎖件(42)的相應解鎖動作。

2.根據權利要求1所述一種嬰幼兒用的提籃頭靠調節機構，其特征在于所述解鎖聯動機構(6)包括設在解鎖把手(5)或調節鎖件(42)上的兩解鎖斜槽(61)和相應設在調節鎖件(42)或解鎖把手(5)上且可置于解鎖斜槽(61)內的解鎖連桿(62)，兩所述解鎖斜槽(61)呈v字形設置且相近端相通。

3.根據權利要求1所述一種嬰幼兒用的提籃頭靠調節機構，其特征在于所述解鎖把手(5)與頭靠部(3)之間用于驅使解鎖把手(5)彈性復位的把手復位件，和/或所述提籃頭靠調節機構(4)還包括設在調節鎖件(42)與頭靠部(3)之間用于驅使調節鎖件(42)彈性復位的鎖件復位件(43)。

4.根據權利要求1所述一種嬰幼兒用的提籃頭靠調節機構，其特征在于所述頭靠部(3)上設有用于對調節鎖件(42)的運動路徑進行導向的導向滑槽(31)。

5.根據權利要求1所述一種嬰幼兒用的提籃頭靠調節機構，其特征在于所述頭靠部(3)可沿靠背部(2)上下滑動設置，所述頭靠部(3)與靠背部(2)之間設有滑動導向機構(7)。

6.根據權利要求5所述一種嬰幼兒用的提籃頭靠調節機構，其特征在于所述滑動導向機構(7)包括設在靠背部(2)或頭靠部(3)上的滑動槽(71)和相應設在頭靠部(3)或靠背部(2)上且可滑動地置于滑動槽(71)內的滑動塊(72)。

7.根據權利要求1所述一種嬰幼兒用的提籃頭靠調節機構，其特征在于所述座體(1)、靠背部(2)、頭靠部(3)及解鎖把手(5)分別通過注塑一體成型。

8.根據權利要求1-7任一項所述一種嬰幼兒用的提籃頭靠調節機構，其特征在于所述靠背部(2)可轉動地連接于座體(1)上，所述靠背部(2)與座體(1)之間設有用于調節靠背部(2)相對座體(1)傾斜角度的靠背調節機構(8)。

9.根據權利要求8所述一種嬰幼兒用的提籃頭靠調節機構，其特征在于所述靠背調節機構(8)包括以靠背部(2)與座體(1)之間的轉動軸為圓心間隔地設在座體(1)上的復數靠背調節鎖孔(81)和可滑動地設在靠背部(2)上且與相應靠背調節鎖孔(81)鎖止配合的靠背調節鎖桿(82)。

10.根據權利要求8所述一種嬰幼兒用的提籃頭靠調節機構，其特征在于所述座體(1)上設有座位部(11)，所述座位部(11)與座體(1)可滑動且可轉動連接，所述座位部(11)后端與靠背部(2)下端可轉動連接。

技術總結
本技術公開了一種嬰幼兒用的提籃頭靠調節機構，在解鎖把手與調節鎖件之間設有解鎖聯動機構，該解鎖聯動機構在解鎖把手相對頭靠部往第一解鎖運動方向或第二解鎖運動方向活動過程中均可聯動調節鎖件的相應解鎖動作，如此設計的技術方案，可滿足具有不同操作習慣的使用者進行操作使用，為其行為習慣提供了便利性，故本技術具有結構設計合理、實用、操作便利及滿足個性化的特點；另外通過提籃頭靠調節機構可調節頭靠部的高度以適應不同身高的幼齡兒童，同時滿足不同頭靠部的安裝使用和個性定制。

技術研發人員：邢孔譽,孫兵
受保護的技術使用者：中山市寶晟嬰童用品有限公司
技術研發日：20240719
技術公布日：2025/4/28
