本技術屬于電動車充電樁，具體地說，涉及一種農村用環境公共電動車充電樁。

背景技術：

1、現農村普遍科技落后，但均有電動車以及其他代步工具，但是大多數的人都是把電動車放入家中進行充電，因電動車充電的電壓均不一致，且電動車充電時將產生熱量，這種情況導致電動車在家中充電不安全，嚴重時將危及到人們的生命安全，因此現有的一些農村區域安裝了電動車充電樁，但是該充電樁在進行安裝完畢后，長期的使用時，容易導致上方的二維碼受到環境或者天氣等影響出現磨損的情況，從而導致使用者在進行掃碼的時候，容易出現無法掃上的情況。

2、有鑒于此特提出本實用新型。

技術實現思路

1、為解決上述技術問題，本實用新型采用技術方案的基本構思是：

2、一種農村用環境公共電動車充電樁,包括底座和充電箱，所述底座上方安裝有支撐柱，所述支撐柱相對的兩側壁均安裝有安裝板，兩個所述安裝板上均安裝有多個等距分布設置的插座，每個所述插座上均設置有防護殼體，所述支撐柱上方安裝有充電箱，所述充電箱上設置有標號點，所述充電箱上還開設有槽口，且槽口內腔設置有二維碼放置槽，所述二維碼放置槽外側設置有防護機構。當亞克力板出現模糊等情況的時候，此時導致掃碼較為麻煩的時候，農村使用人員通過拉動把手，讓防護板能夠在滑動機構中滑塊和滑槽的輔助下能夠進行移動，因此能夠將槽口打開，此時工作人員在通過手機進行掃碼的時候能夠掃碼成功，因此通過防護板的設置能夠保證電動車充電樁在放置的時候能夠對二維碼起到保護的作用，一定程度上減少了受到外界影響導致二維碼出現不清楚的情況。

3、作為本實用新型的一種優選實施方式，所述防護機構包括兩個固定板，兩個所述固定板分別安裝在槽口上下兩側，兩個所述固定板相對的一側壁設置有滑動機構，兩個所述固定板相對的一側壁還設置有防護板。確定了防護機構的安裝位置和組成部分。

4、作為本實用新型的一種優選實施方式，所述防護板中間開設有矩形槽，且矩形槽內腔設置有亞克力板，所述防護板前側安裝有把手。確定了防護板中亞克力板的安裝位置和組成部分。

5、作為本實用新型的一種優選實施方式，所述滑動機構包括兩個滑槽，兩個所述滑槽分別開設在固定板，兩個所述滑槽相互對稱，兩個所述滑槽內腔均滑動安裝有滑塊，兩個所述滑塊相互對稱，兩個所述滑塊相對的一側壁連接有亞克力板。確定了滑動機構的安裝位置和組成部分。

6、作為本實用新型的一種優選實施方式，兩個所述滑槽內腔均設置有復位彈簧，兩個所述復位彈簧一端固定連接在滑塊上，兩個所述復位彈簧另一端固定連接在滑槽內壁。保證了了通過復位彈簧能夠使得拉開的防護板能夠進行復位。

7、作為本實用新型的一種優選實施方式，所述底座、支撐柱、充電箱和兩個安裝板均為一體化連接。確定了底座、支撐柱、充電箱和兩個安裝板的連接關系。

8、本實用新型與現有技術相比具有以下有益效果：

9、本實用新型，當農村人員需要使用電動車充電樁的時候，通過掃碼二維碼放置槽內放置的二維碼，當掃碼完畢后，此時電動車充電樁將能夠為電動車提供供電；當亞克力板出現模糊等情況的時候，此時導致掃碼較為麻煩的時候，農村使用人員通過拉動把手，讓防護板能夠在滑動機構中滑塊和滑槽的輔助下能夠進行移動，因此能夠將槽口打開，此時工作人員在通過手機進行掃碼的時候能夠掃碼成功，因此通過防護板的設置能夠保證電動車充電樁在放置的時候能夠對二維碼起到保護的作用，一定程度上減少了受到外界影響導致二維碼出現不清楚的情況。

10、下面結合附圖對本實用新型的具體實施方式作進一步詳細的描述。

技術特征：

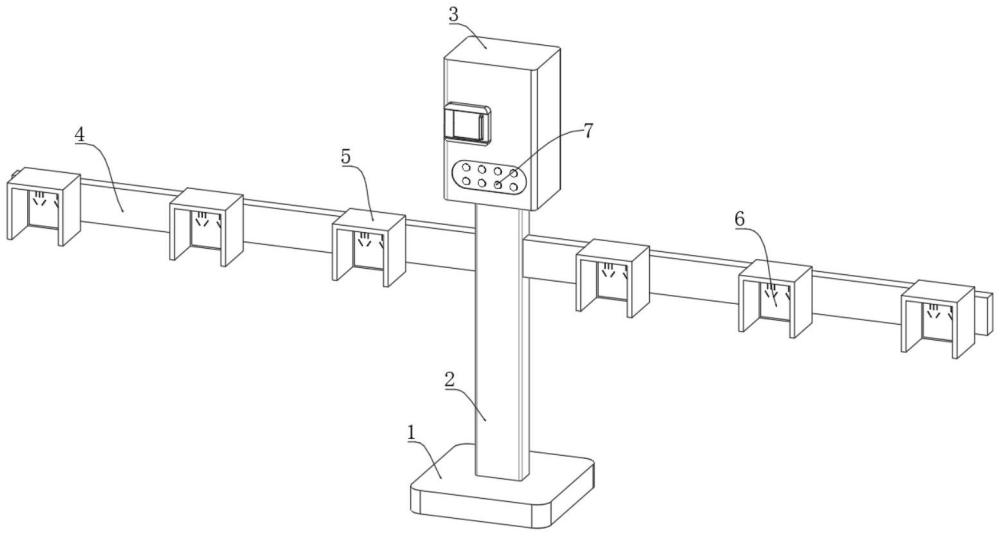

1.一種農村用環境公共電動車充電樁，包括底座（1）和充電箱（3），其特征在于，所述底座（1）上方安裝有支撐柱（2），所述支撐柱（2）相對的兩側壁均安裝有安裝板（4），兩個所述安裝板（4）上均安裝有多個等距分布設置的插座（6），每個所述插座（6）上均設置有防護殼體（5），所述支撐柱（2）上方安裝有充電箱（3），所述充電箱（3）上設置有標號點（7），所述充電箱（3）上還開設有槽口，且槽口內腔設置有二維碼放置槽（12），所述二維碼放置槽（12）外側設置有防護機構。

2.根據權利要求1所述的一種農村用環境公共電動車充電樁，其特征在于，所述防護機構包括兩個固定板（8），兩個所述固定板（8）分別安裝在槽口上下兩側，兩個所述固定板（8）相對的一側壁設置有滑動機構，兩個所述固定板（8）相對的一側壁還設置有防護板（9）。

3.根據權利要求2所述的一種農村用環境公共電動車充電樁，其特征在于，所述防護板（9）中間開設有矩形槽，且矩形槽內腔設置有亞克力板（10），所述防護板（9）前側安裝有把手（11）。

4.根據權利要求2所述的一種農村用環境公共電動車充電樁，其特征在于，所述滑動機構包括兩個滑槽（13），兩個所述滑槽（13）分別開設在固定板（8），兩個所述滑槽（13）相互對稱，兩個所述滑槽（13）內腔均滑動安裝有滑塊（14），兩個所述滑塊（14）相互對稱，兩個所述滑塊（14）相對的一側壁連接有亞克力板（10）。

5.根據權利要求4所述的一種農村用環境公共電動車充電樁，其特征在于，兩個所述滑槽（13）內腔均設置有復位彈簧（15），兩個所述復位彈簧（15）一端固定連接在滑塊（14）上，兩個所述復位彈簧（15）另一端固定連接在滑槽（13）內壁。

6.根據權利要求1所述的一種農村用環境公共電動車充電樁，其特征在于，所述底座（1）、支撐柱（2）、充電箱（3）和兩個安裝板（4）均為一體化連接。

技術總結
本技術涉及電動車充電樁技術領域，公開了一種農村用環境公共電動車充電樁，包括底座和充電箱，底座上方安裝有支撐柱，支撐柱相對的兩側壁均安裝有安裝板，兩個安裝板上均安裝有多個等距分布設置的插座，每個插座上均設置有防護殼體。本技術，當亞克力板出現模糊等情況的時候，導致掃碼較為麻煩的時候，農村使用人員通過拉動把手，讓防護板能夠在滑動機構中滑塊和滑槽的輔助下能夠進行移動，因此能夠將槽口打開，此時工作人員在通過手機進行掃碼的時候能夠掃碼成功，通過防護板的設置能夠保證電動車充電樁在放置的時候能夠對二維碼起到保護的作用，一定程度上減少了受到外界影響導致二維碼出現不清楚的情況。

技術研發人員：趙傳琴,肖寧
受保護的技術使用者：北京跬遠科技發展有限公司
技術研發日：20240724
技術公布日：2025/4/28
