【】本技術涉及兒童安全出行用品領域，尤其是一種嬰幼兒用的提籃靠背調節機構。

背景技術

0、
背景技術：

1、兒童安全座椅或提籃等兒童載具，在行車中能夠很好地保護乘車兒童的安全，是攜帶兒童乘車出行時的必要裝置。

2、目前提籃通常包括座位部、靠背部及設于靠背部上的頭靠，頭靠可以對兒童的頭部進行支撐。現有技術中通常在靠背部與座位部之間設有靠背調節機構以調節靠背的傾斜角度，提高兒童乘坐的舒適性。然而，目前的靠背調節機構通常存在結構復雜和操作不便的問題。

3、為此，本實用新型即針對上述問題而研究提出。

技術實現思路

0、
技術實現要素：

1、本實用新型目的是克服了現有技術的不足，提供一種嬰幼兒用的提籃靠背調節機構，通過解鎖聯動架與相應解鎖聯動機構配合即可同時同步聯動若干調節鎖件相應解鎖動作，則使用者只需一個操作動作即可聯動若干調節鎖件的解鎖動作，方便使用者操作；同時還可簡化結構，提高產品市場競爭力。

2、本實用新型是通過以下技術方案實現的：

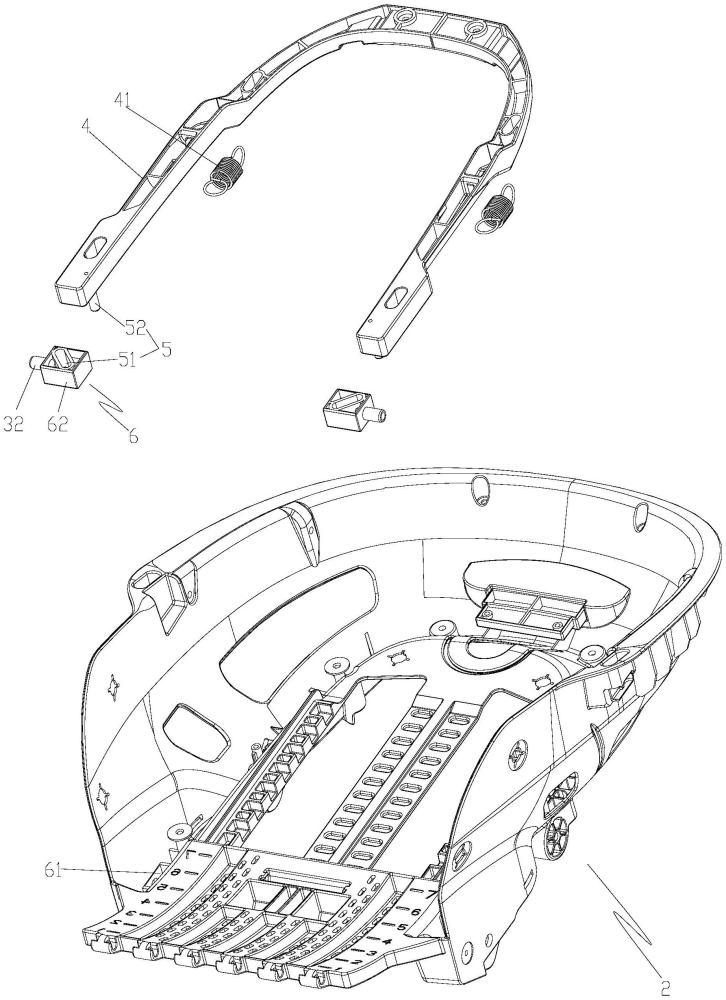

3、一種嬰幼兒用的提籃靠背調節機構，所述提籃包括座體1和可轉動地連接于座體1上的靠背組件2，所述提籃靠背調節機構3包括以靠背組件2與座體1之間的轉動軸為圓心間隔地設在座體1上的復數調節鎖部31和可滑動地設在靠背組件2上且與相應調節鎖部31鎖止配合的調節鎖件32，所述靠背組件2上可活動地設有解鎖聯動架4，所述解鎖聯動架4與相應調節鎖件32之間設有解鎖聯動機構5，所述解鎖聯動機構5包括設在解鎖聯動架4或調節鎖件32上的解鎖聯動斜槽51和相應設在調節鎖件32或解鎖聯動架4上且可活動置于解鎖聯動斜槽51內的解鎖聯動桿52。

4、如上所述一種嬰幼兒用的提籃靠背調節機構，所述解鎖聯動機構5配置成當解鎖聯動架4沿靠背組件2上下方向滑動過程中聯動調節鎖件32沿靠背組件2左右方向相應滑動。

5、如上所述一種嬰幼兒用的提籃靠背調節機構，所述解鎖聯動架4與靠背組件2之間設有用于使解鎖聯動架4彈性復位的聯動架復位件41，和/或所述調節鎖件32與靠背組件2之間設有用于驅使調節鎖件32彈性復位的鎖件復位件。

6、如上所述一種嬰幼兒用的提籃靠背調節機構，所述解鎖聯動桿52與調節鎖件32或解鎖聯動架4一體連接。

7、如上所述一種嬰幼兒用的提籃靠背調節機構，所述調節鎖部31為設在座體1上的調節鎖孔，所述調節鎖件32為可滑動地設在靠背組件2上且可插入相應調節鎖孔的調節鎖桿。

8、如上所述一種嬰幼兒用的提籃靠背調節機構，所述調節鎖件32與靠背組件2之間設有用于對調節鎖件32滑動路徑進行導向的導向機構6。

9、如上所述一種嬰幼兒用的提籃靠背調節機構，所述導向機構6包括設在靠背組件2上的導向滑槽61和可滑動地設在導向滑槽61內的導向滑塊62，所述調節鎖件32設在導向滑塊62上。

10、如上所述一種嬰幼兒用的提籃靠背調節機構，所述座體1、靠背組件2和解鎖聯動架4分別通過注塑一體成型。

11、如上所述一種嬰幼兒用的提籃靠背調節機構，所述提籃還包括座位組件7，所述座位組件7可滑動地設在座體1上，所述座位組件7后端與靠背組件2下端之間可轉動連接。

12、如上所述一種嬰幼兒用的提籃靠背調節機構，所述座體1或座位組件7上設有沿座體1前后方向延伸的滑動槽71和相應設在座位組件7或座體1上且可滑動地置于滑動槽71內的滑動桿72。

13、與現有技術相比較，本實用新型具有如下優點：

14、1、本實用新型通過解鎖聯動架與相應解鎖聯動機構配合即可同時同步聯動若干調節鎖件相應解鎖動作，則使用者只需一個操作動作即可聯動若干調節鎖件的解鎖動作，方便使用者操作；同時還可簡化結構，提高產品市場競爭力。

15、2、本實用新型通過解鎖聯動斜槽和解鎖聯動桿配合，則只需一聯動架復位件即可實現解鎖聯動架和調節鎖件的彈性復位，簡化結構，降低制造成本。

16、3、本實用新型通過解鎖聯動機構配置成當解鎖聯動架沿靠背組件上下方向滑動過程中聯動調節鎖件沿靠背組件左右方向相應滑動，則將解鎖動作方向進行分步驟設置，可有效使其結構更為緊湊和可靠，省力。

17、3、為了減少組裝步驟和提高結構強度、可靠性，所述解鎖聯動桿與調節鎖件或解鎖聯動架一體連接。

18、4、所述座位組件可滑動地設在座體上，所述座位組件后端與靠背組件下端之間可轉動連接，當嬰幼兒需要在提籃上躺臥休息時，操作提籃靠背調節機構以調節靠背組件下部相對座體往前向上方向轉動，在上述靠背組件轉動過程中，座位組件前部在靠背組件的作用下而相對座體往前滑動、座位組件后部隨靠背組件下部往前向上轉動，使得座位組件與靠背組件之間的夾角逐漸增大，從而能夠使得靠背組件更好與嬰幼兒背部接觸，給嬰幼兒良好的舒適度，符合人體工學原理設計的特點。

技術特征：

1.一種嬰幼兒用的提籃靠背調節機構，所述提籃包括座體(1)和可轉動地連接于座體(1)上的靠背組件(2)，其特征在于所述提籃靠背調節機構(3)包括以靠背組件(2)與座體(1)之間的轉動軸為圓心間隔地設在座體(1)上的復數調節鎖部(31)和可滑動地設在靠背組件(2)上且與相應調節鎖部(31)鎖止配合的調節鎖件(32)，所述靠背組件(2)上可活動地設有解鎖聯動架(4)，所述解鎖聯動架(4)與相應調節鎖件(32)之間設有解鎖聯動機構(5)，所述解鎖聯動機構(5)包括設在解鎖聯動架(4)或調節鎖件(32)上的解鎖聯動斜槽(51)和相應設在調節鎖件(32)或解鎖聯動架(4)上且可活動置于解鎖聯動斜槽(51)內的解鎖聯動桿(52)。

2.根據權利要求1所述一種嬰幼兒用的提籃靠背調節機構，其特征在于所述解鎖聯動機構(5)配置成當解鎖聯動架(4)沿靠背組件(2)上下方向滑動過程中聯動調節鎖件(32)沿靠背組件(2)左右方向相應滑動。

3.根據權利要求1所述一種嬰幼兒用的提籃靠背調節機構，其特征在于所述解鎖聯動架(4)與靠背組件(2)之間設有用于使解鎖聯動架(4)彈性復位的聯動架復位件(41)，和/或所述調節鎖件(32)與靠背組件(2)之間設有用于驅使調節鎖件(32)彈性復位的鎖件復位件。

4.根據權利要求1所述一種嬰幼兒用的提籃靠背調節機構，其特征在于所述解鎖聯動桿(52)與調節鎖件(32)或解鎖聯動架(4)一體連接。

5.根據權利要求1所述一種嬰幼兒用的提籃靠背調節機構，其特征在于所述調節鎖部(31)為設在座體(1)上的調節鎖孔，所述調節鎖件(32)為可滑動地設在靠背組件(2)上且可插入相應調節鎖孔的調節鎖桿。

6.根據權利要求1所述一種嬰幼兒用的提籃靠背調節機構，其特征在于所述調節鎖件(32)與靠背組件(2)之間設有用于對調節鎖件(32)滑動路徑進行導向的導向機構(6)。

7.根據權利要求6所述一種嬰幼兒用的提籃靠背調節機構，其特征在于所述導向機構(6)包括設在靠背組件(2)上的導向滑槽(61)和可滑動地設在導向滑槽(61)內的導向滑塊(62)，所述調節鎖件(32)設在導向滑塊(62)上。

8.根據權利要求1所述一種嬰幼兒用的提籃靠背調節機構，其特征在于所述座體(1)、靠背組件(2)和解鎖聯動架(4)分別通過注塑一體成型。

9.根據權利要求1-8任一項所述一種嬰幼兒用的提籃靠背調節機構，其特征在于所述提籃還包括座位組件(7)，所述座位組件(7)可滑動地設在座體(1)上，所述座位組件(7)后端與靠背組件(2)下端之間可轉動連接。

10.根據權利要求9所述一種嬰幼兒用的提籃靠背調節機構，其特征在于所述座體(1)或座位組件(7)上設有沿座體(1)前后方向延伸的滑動槽(71)和相應設在座位組件(7)或座體(1)上且可滑動地置于滑動槽(71)內的滑動桿(72)。

技術總結
本技術公開了一種嬰幼兒用的提籃靠背調節機構，通過解鎖聯動架與相應解鎖聯動機構配合即可同時同步聯動若干調節鎖件相應解鎖動作，則使用者只需一個操作動作即可聯動若干調節鎖件的解鎖動作，方便使用者操作；同時還可簡化結構，提高產品市場競爭力。

技術研發人員：邢孔譽,孫兵
受保護的技術使用者：中山市寶晟嬰童用品有限公司
技術研發日：20240719
技術公布日：2025/4/28
