本技術屬于汽車零部件，涉及一種新型卡接式座椅靠背骨架裝飾板安裝結構。

背景技術：

1、為保證汽車座椅美觀，座椅設計時通常在座椅靠背骨架處設置裝飾板。現有汽車座椅靠背骨架處裝飾板通過螺釘與骨架固定，此種安裝方式會導致裝飾板與外護板間y向縫隙不均，影響座椅外觀質量；此外，還存在成本、裝配工時費用較高等問題。

技術實現思路

1、鑒于上述技術問題和缺點，本實用新型的目的在于提供一種新型卡接式座椅靠背骨架裝飾板安裝結構，該安裝結構利用強弱兩種卡接塑料件對裝飾板進行限位安裝，可保證裝配后縫隙均勻且縫隙≤0.5mm，而且裝配時y向按壓即可完成裝配，具有裝配方便快捷，成本低等優勢。

2、為實現上述目的，本實用新型采用如下技術方案：

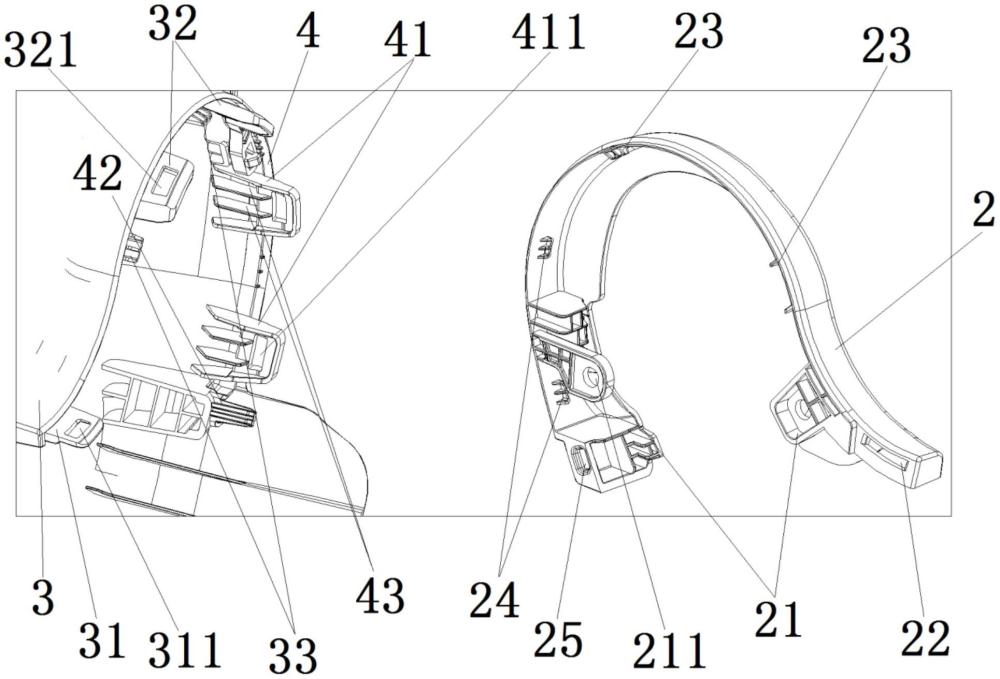

3、一種新型卡接式座椅靠背骨架裝飾板安裝結構，包括靠背骨架總成、護板、裝飾板，所述護板包括內護板和與內護板卡接的外護板，所述裝飾板設置在靠背骨架總成與護板之間，所做的改進是：所述裝飾板朝向護板的一側在與靠背骨架總成上的安裝孔相對的位置設有兩個接耳，兩個所述的接耳相對設置，且每個接耳上均設有裝配孔，按釘依次穿過裝配孔和靠背骨架總成的安裝孔將裝飾板固定在靠背骨架總成上；裝飾板朝向護板的一側在靠近前端的位置設有插槽，所述插槽的內側壁上設有卡接點；裝飾板朝向護板的一側沿著裝飾板的周圈間隔設置至少一個弱卡接點、至少一個強卡接點，裝飾板朝向護板的一側在靠近后端的位置設有定位槽；所述內護板的內側壁在與插槽相對的位置設有向y向突出的插接塊，所述插接塊的根部與內護板之間預留容納裝飾板底邊的容納槽，插接塊上設有與卡接點配合實現卡接的卡槽；所述內護板的內側壁在與弱卡接點相對的位置設有向y向突出的弱限位卡接塊，所述弱限位卡接塊的根部與內護板之間預留容納裝飾板底邊的容納槽，弱限位卡接塊上設有與弱卡接點配合實現卡接的弱卡槽，在靠近弱限位卡接塊的位置設有至少一個限位塊，所述限位塊的根部與內護板之間預留容納裝飾板底邊的容納槽；所述外護板的內側壁在與強卡接點相對的位置設有向y向突出的強限位卡接塊，所述強限位卡接塊的根部與外護板之間預留容納裝飾板底邊的容納槽，強限位卡接塊上設有與強卡接點配合實現卡接的強卡槽，所述強限位卡接塊的壁厚大于弱限位卡接塊的壁厚，且強限位卡接塊與外護板之間設有加強筋，外護板的內側壁在與定位槽相對的位置設有向y向突出的定位塊，所述定位塊插入裝飾板的定位槽內。

4、作為本實用新型的優選，所述裝飾板上設置兩個弱卡接點、兩個強卡接點；所述內護板上設置兩個弱限位卡接塊、兩個限位塊，兩個所述的限位塊設置在靠近前端的弱限位卡接塊的兩側；所述外護板上設置兩個強限位卡接塊。

5、作為本實用新型的優選，所述裝飾板朝向護板側的底邊的壁厚小于裝飾板的整體壁厚，裝飾板的底邊插入內護板與外護板的容納槽內。

6、作為本實用新型的優選，所述限位塊與裝飾板接觸端為弧形過渡結構。

7、作為本實用新型的優選，所述定位塊與定位槽接觸的面中有一個面為斜面。

8、本實用新型的優點和有益效果：

9、(1)本實用新型提供的裝飾板通過對自身結構以及與其匹配的內外護板結構進行改進，利用卡接方式將裝飾板固定在座椅靠背骨架處，而且通過強弱兩種卡接塑料件對裝飾板進行限位安裝，強限位卡接塊上的強卡槽與強卡接點卡接限位后可以保證裝飾板與外護板之間的間隙，弱限位卡接塊上的弱卡槽與弱卡接點卡接限位，在限位塊的作用下，既可以保證順利完成裝配，同時還可以保證裝飾板與內護板之間的間隙，上述安裝結構可保證裝配后縫隙均勻且縫隙≤0.5mm，提高座椅外觀質量。

10、(2)本實用新型提供的安裝結構裝配時y向按壓即可完成裝配，具有裝配方便快捷，成本低等優勢，可取替傳統螺釘固定。

技術特征：

1.一種新型卡接式座椅靠背骨架裝飾板安裝結構，包括靠背骨架總成、護板、裝飾板，所述護板包括內護板和與內護板卡接的外護板，所述裝飾板設置在靠背骨架總成與護板之間，其特征在于：所述裝飾板朝向護板的一側在與靠背骨架總成上的安裝孔相對的位置設有兩個接耳，兩個所述的接耳相對設置，且每個接耳上均設有裝配孔，按釘依次穿過裝配孔和靠背骨架總成的安裝孔將裝飾板固定在靠背骨架總成上；裝飾板朝向護板的一側在靠近前端的位置設有插槽，所述插槽的內側壁上設有卡接點；裝飾板朝向護板的一側沿著裝飾板的周圈間隔設置至少一個弱卡接點、至少一個強卡接點，裝飾板朝向護板的一側在靠近后端的位置設有定位槽；所述內護板的內側壁在與插槽相對的位置設有向y向突出的插接塊，所述插接塊的根部與內護板之間預留容納裝飾板底邊的容納槽，插接塊上設有與卡接點配合實現卡接的卡槽；所述內護板的內側壁在與弱卡接點相對的位置設有向y向突出的弱限位卡接塊，所述弱限位卡接塊的根部與內護板之間預留容納裝飾板底邊的容納槽，弱限位卡接塊上設有與弱卡接點配合實現卡接的弱卡槽，在靠近弱限位卡接塊的位置設有至少一個限位塊，所述限位塊的根部與內護板之間預留容納裝飾板底邊的容納槽；所述外護板的內側壁在與強卡接點相對的位置設有向y向突出的強限位卡接塊，所述強限位卡接塊的根部與外護板之間預留容納裝飾板底邊的容納槽，強限位卡接塊上設有與強卡接點配合實現卡接的強卡槽，所述強限位卡接塊的壁厚大于弱限位卡接塊的壁厚，且強限位卡接塊與外護板之間設有加強筋，外護板的內側壁在與定位槽相對的位置設有向y向突出的定位塊，所述定位塊插入裝飾板的定位槽內。

2.根據權利要求1所述的一種新型卡接式座椅靠背骨架裝飾板安裝結構，其特征在于：所述裝飾板上設置兩個弱卡接點、兩個強卡接點；所述內護板上設置兩個弱限位卡接塊、兩個限位塊，兩個所述的限位塊設置在靠近前端的弱限位卡接塊的兩側；所述外護板上設置兩個強限位卡接塊。

3.根據權利要求1所述的一種新型卡接式座椅靠背骨架裝飾板安裝結構，其特征在于：所述裝飾板朝向護板側的底邊的壁厚小于裝飾板的整體壁厚，裝飾板的底邊插入內護板與外護板的容納槽內。

4.根據權利要求1所述的一種新型卡接式座椅靠背骨架裝飾板安裝結構，其特征在于：所述限位塊與裝飾板接觸端為弧形過渡結構。

5.根據權利要求1所述的一種新型卡接式座椅靠背骨架裝飾板安裝結構，其特征在于：所述定位塊與定位槽接觸的面中有一個面為斜面。

技術總結
本技術涉及一種新型卡接式座椅靠背骨架裝飾板安裝結構，該安裝結構中裝飾板與靠背骨架總成之間通過按釘連接，裝飾板朝向護板的一側設有插槽、弱卡接點、強卡接點、定位槽，插槽的內側壁上設有卡接點，內護板上設有插接塊、弱限位卡接塊、限位塊，外護板上設有強限位卡接塊、定位塊，通過強弱兩種卡接塑料件對裝飾板進行限位安裝，強限位卡接塊上的強卡槽與裝飾板的強卡接點卡接限位后可以保證裝飾板與外護板之間的間隙，弱限位卡接塊上的弱卡槽與裝飾板的弱卡接點卡接限位，在限位塊的作用下，既可以保證順利完成裝配，同時還可以保證裝飾板與內護板之間的間隙，上述安裝結構可保證裝配后縫隙均勻且縫隙≤0.5mm，提高座椅外觀質量。

技術研發人員：于健,薛冰洋,吳洪輝,王子鋮,李孟虎,趙宏宇,張昊琦
受保護的技術使用者：合肥卓駿汽車科技有限公司
技術研發日：20240807
技術公布日：2025/4/28
