本技術涉及拖拉機空調領域，具體涉及一種空調進風口防水側蓋、駕駛艙殼體和拖拉機。

背景技術：

1、拖拉機作為農業作業的重要機械，在惡劣的環境條件下長期運行，其空調系統對駕駛艙內空氣質量至關重要。現有的拖拉機空調系統中，進風口蓋板的設計往往側重于空氣流通效率，但在復雜多變的田間環境下，灰塵、雨水等異物容易通過進風口進入空調系統，導致濾芯堵塞、系統性能下降甚至損壞。特別是雨季，進水問題尤為突出，嚴重影響空調系統的穩定性和壽命。

2、目前市場上常見的進風口蓋板設計，多采用簡單的網狀或格柵結構來阻擋較大顆粒物，但對于細小塵埃和水分的防御并不充分。有些產品雖然增設了防水罩，但結構復雜，維護不便，且未能有效解決雨水沿蓋板邊緣滲透的問題。

技術實現思路

1、本實用新型所要解決的技術問題是如何阻擋細小塵埃和水分從進風口進入空調。

2、本實用新型解決上述技術問題的技術方案如下：一種空調進風口防水側蓋，包括蓋板和遮擋組件，所述遮擋組件包括擋皮，所述蓋板具有進風孔，所述擋皮的一端與所述蓋板可拆卸連接，所述擋皮位于所述蓋板的出風側，并覆蓋所述進風孔。

3、本實用新型的有益效果是：風口防水側蓋在進風孔的出風側設置擋皮，進風時空氣略微吹起擋皮，空氣通過擋皮與蓋板之間的縫隙吹進空調內；而擋皮擋住了進風孔的絕大部分面積，可以有效防止雨水倒灌，提升防潮性能，同時保持良好的空氣流通性，從而提高空調系統的效率和耐用性。

4、在上述技術方案的基礎上，本實用新型還可以做如下改進。

5、進一步，所述進風孔為多個，所述遮擋組件為多個，多個所述遮擋組件與多個所述進風孔一一對應固定。

6、采用上述進一步方案的有益效果是：蓋板為具有多個進風孔的粗網格結構，用于過濾較大的雜質，確保空氣清潔的同時，保證足夠的空氣流通量。

7、進一步，所述遮擋組件還包括壓板，所述壓板與所述蓋板固定連接，所述擋皮夾設在所述壓板和所述蓋板之間。

8、采用上述進一步方案的有益效果是：擋皮通過壓板壓住定位。

9、進一步，所述遮擋組件還包括安裝柱和梅花卡簧，所述安裝柱的一端與所述蓋板固定連接，所述安裝柱的另一端依次穿過所述擋皮和所述壓板，并與所述梅花卡簧卡接。

10、采用上述進一步方案的有益效果是：壓板和擋皮通過梅花卡簧固定，拆裝方便，便于日常檢查和清洗，降低維護成本，確保空調系統長期保持最佳工作狀態。

11、進一步，所述進風孔的邊沿具有向所述進風孔中部延伸的延伸邊，所述延伸邊相對于所述蓋板的進風側傾斜設置，所述擋皮與所述延伸邊可拆卸連接。

12、采用上述進一步方案的有益效果是：延伸邊設計為傾斜的，從而擋皮也貼合延伸邊呈傾斜布置，擋皮可以在自重作用下緊密貼合蓋板，有效阻擋雨水直接進入空調系統。

13、進一步，所述擋皮的材質是橡膠。

14、采用上述進一步方案的有益效果是：擋皮為具有彈性的橡膠材質，能利用其彈性貼靠進風孔，自適應不同工況下的密封需求。

15、本實用新型還提供一種駕駛艙殼體，包括主殼體和空調進風口防水側蓋，所述蓋板與所述主殼體固定連接或可拆卸連接。

16、有益效果是：在駕駛艙的主殼體上安裝空調進風口防水側蓋，解決了拖拉機空調濾芯進風口在惡劣環境中的防塵防水難題，提升了系統的穩定性和使用壽命，同時降低了維護成本。

17、進一步，還包括翻轉鉸鏈，所述翻轉鉸鏈的一端與所述主殼體固定連接，其另一端與所述蓋板可拆卸連接。

18、采用上述進一步方案的有益效果是：蓋板與翻轉鉸鏈可拆卸安裝，便于將蓋板拆裝維護。

19、進一步，所述翻轉鉸鏈的另一端具有卡勾，所述蓋板具有卡孔，所述卡勾與所述卡孔卡接。

20、采用上述進一步方案的有益效果是：蓋板和翻轉鉸鏈通過卡勾和卡孔連接，蓋板可相對于翻轉鉸鏈轉動或拆卸。

21、本實用新型還提供一種拖拉機，包括空調進風口防水側蓋或駕駛艙殼體。

技術特征：

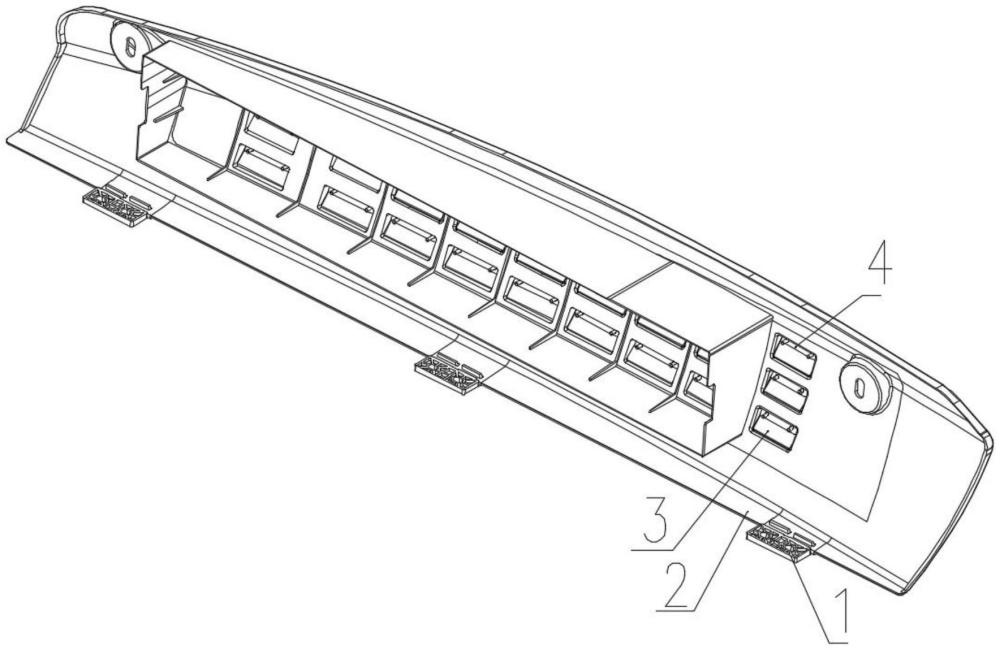

1.一種空調進風口防水側蓋，其特征在于，包括蓋板(2)和遮擋組件，所述遮擋組件包括擋皮(3)，所述蓋板(2)具有進風孔(201)，所述擋皮(3)的一端與所述蓋板(2)可拆卸連接，所述擋皮(3)位于所述蓋板(2)的出風側，并覆蓋所述進風孔(201)。

2.根據權利要求1所述的一種空調進風口防水側蓋，其特征在于，所述進風孔(201)為多個，所述遮擋組件為多個，多個所述遮擋組件與多個所述進風孔(201)一一對應固定。

3.根據權利要求1所述的一種空調進風口防水側蓋，其特征在于，所述遮擋組件還包括壓板(4)，所述壓板(4)與所述蓋板(2)固定連接，所述擋皮(3)夾設在所述壓板(4)和所述蓋板(2)之間。

4.根據權利要求3所述的一種空調進風口防水側蓋，其特征在于，所述遮擋組件還包括安裝柱和梅花卡簧，所述安裝柱的一端與所述蓋板(2)固定連接，所述安裝柱的另一端依次穿過所述擋皮(3)和所述壓板(4)，并與所述梅花卡簧卡接。

5.根據權利要求1所述的一種空調進風口防水側蓋，其特征在于，所述進風孔(201)的邊沿具有向所述進風孔(201)中部延伸的延伸邊(202)，所述延伸邊(202)相對于所述蓋板(2)的進風側傾斜設置，所述擋皮(3)與所述延伸邊(202)可拆卸連接。

6.根據權利要求1-5任一項所述的一種空調進風口防水側蓋，其特征在于，所述擋皮(3)的材質是橡膠。

7.一種駕駛艙殼體，其特征在于，包括主殼體和如權利要求1-6任一項所述的空調進風口防水側蓋，所述蓋板(2)與所述主殼體固定連接或可拆卸連接。

8.根據權利要求7所述的一種駕駛艙殼體，其特征在于，還包括翻轉鉸鏈(1)，所述翻轉鉸鏈(1)的一端與所述主殼體固定連接，其另一端與所述蓋板(2)可拆卸連接。

9.根據權利要求8所述的一種駕駛艙殼體，其特征在于，所述翻轉鉸鏈(1)的另一端具有卡勾，所述蓋板(2)具有卡孔，所述卡勾與所述卡孔卡接。

10.一種拖拉機，其特征在于，包括如權利要求1-6任一項所述的空調進風口防水側蓋或如權利要求7-9任一項所述的駕駛艙殼體。

技術總結
本技術涉及一種空調進風口防水側蓋、駕駛艙殼體和拖拉機，涉及拖拉機空調領域，空調進風口防水側蓋包括蓋板和遮擋組件，遮擋組件包括擋皮，蓋板具有進風孔，擋皮的一端與蓋板可拆卸連接，擋皮位于蓋板的出風側，并覆蓋進風孔。本技術的有益效果是：風口防水側蓋在進風孔的出風側設置擋皮，進風時空氣略微吹起擋皮，空氣通過擋皮與蓋板之間的縫隙吹進空調內；而擋皮擋住了進風孔的絕大部分面積，可以有效防止雨水倒灌，提升防潮性能，同時保持良好的空氣流通性，從而提高空調系統的效率和耐用性。

技術研發人員：趙春亮,王慶紅,楊緒杰,張昊,衣蕭龍,畢泗建,陳曉東
受保護的技術使用者：濰柴雷沃智慧農業科技股份有限公司
技術研發日：20240809
技術公布日：2025/4/28
