本發明涉及車輛控制，尤其涉及一種倒車影像控制方法及系統、車輛。

背景技術：

1、全景式監控?cái)z像系統(avm，around?view?monitor)是一種能夠?qū)崿F(xiàn)360度無死角監控的先進技術，它通過集成高分辨率攝像頭、圖像處理算法、網絡傳輸技術和智能分析系統，實時捕捉、傳輸和分析監控區域內的所有動態信息。

2、現有的中控車機(即汽車中控)在實現全景式監控?cái)z像系統的功能時，多基于安卓開發。這些功能大多數采用的是通過應用層(應用層也稱為應用實體，它由若干個特定應用服務元素和一個或多個公用應用服務元素組成)來實現，由于在安卓系統中啟動應用需要經過系統多個進程服務，且每次應用啟動后都需要重新打開攝像頭、設置參數、獲取圖像并利用算法進行處理，導致每次響應時具有一定的延遲，延遲顯示給用戶帶來非常不好的體驗，影像司機正常倒車。同時，基于應用層來實現全景式監控?cái)z像系統的功能時，需要占用一定的系統內存。

3、特別是車輛剛啟動時，很多場景下，車輛開啟需要立即倒車。而中控車機啟動較慢，很有可能還未完全完成開啟，等到中控車機啟動后再啟動相應的應用層，此時的延遲顯示會更明顯。

技術實現思路

1、鑒于以上現有技術的缺陷，本發明提供一種倒車影像控制方法及系統、車輛，以解決倒車影像的開啟延時以及內存占用的技術問題。

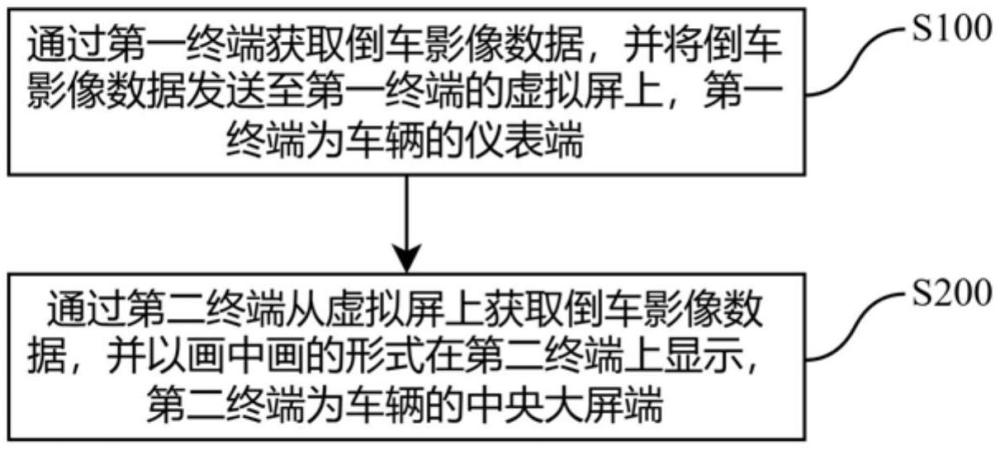

2、為實現上述目的及其它相關目的，本發明提供了一種倒車影像控制方法，包括：通過第一終端獲取倒車影像數據，并將所述倒車影像數據發送至所述第一終端的虛擬屏上，所述第一終端為車輛的儀表端；通過第二終端從所述虛擬屏上獲取所述倒車影像數據，并以畫中畫的形式在所述第二終端上顯示，所述第二終端為車輛的中央大屏端。

3、于本發明一實施例中，通過第一終端獲取倒車影像數據，并將所述倒車影像數據發送至所述第一終端的虛擬屏上，包括：當車輛掛倒車擋時，通過所述第一終端獲取所述倒車影像數據；將所述倒車影像數據發送至所述第一終端的虛擬屏上；修改標志位，以表征倒車影像功能已開啟。

4、于本發明一實施例中，通過第二終端從所述虛擬屏上獲取所述倒車影像數據，并以畫中畫的形式在所述第二終端上顯示，包括：通過所述第二終端從所述第一終端獲取所述標志位，并根據所述標志位判斷倒車影像功能是否開啟：如果是，從所述虛擬屏上獲取所述倒車影像數據，并以畫中畫的形式在所述第二終端上顯示；如果否，不從所述虛擬屏上獲取所述倒車影像數據。

5、于本發明一實施例中，通過所述第二終端從所述虛擬屏上獲取所述倒車影像數據，并以畫中畫的形式在所述第二終端上顯示，包括：通過所述第二終端從所述第一終端獲取窗口坐標信息；根據所述窗口坐標信息，在所述第二終端上創建所述窗口；從所述虛擬屏上獲取所述倒車影像數據，并在所述窗口中顯示。

6、于本發明一實施例中，通過所述第二終端從所述第一終端獲取窗口坐標信息，包括：通過所述第二終端從所述第一終端獲取窗口的左上角的x軸坐標和y軸坐標、寬度和高度。

7、于本發明一實施例中，根據所述窗口坐標信息，在所述第二終端上創建所述窗口的步驟之后還包括：屏蔽所述窗口區域內的觸碰事件；將所述窗口的層級調至最高。

8、于本發明一實施例中，將所述窗口的層級調至最高，包括：將所述窗口的層級設置為最高；重新整理所述第二終端上所有窗口的層級順序；請求下一次屏幕刷新信號，用于合成調整層級順序后的窗口內容。

9、為實現上述目的及其它相關目的，本發明還提供了一種倒車影像控制系統，包括：第一終端，用于獲取倒車影像數據，并將所述倒車影像數據發送至所述第一終端的虛擬屏上，所述第一終端為車輛的儀表端；第二終端，用于從所述虛擬屏上獲取所述倒車影像數據，并以畫中畫的形式在所述第二終端上顯示，所述第二終端為車輛的中央大屏端。

10、于本發明一實施例中，所述第一終端的操作系統為qnx操作系統，所述第二終端的操作系統為安卓或鴻蒙或ios操作系統。

11、為實現上述目的及其它相關目的，本發明還提供了一種車輛，包括上述倒車影像控制系統。

12、本發明的有益效果：本發明提出的一種倒車影像控制方法及系統、車輛，該方法通過在第一終端先獲取倒車影像數據并發送到虛擬屏上，一旦第二終端完成開啟后，可以直接從虛擬屏上獲取倒車影像數據，這個數據是已經經過處理、可直接顯示的，因此響應速度會快很多；同時，在第二終端上以畫中畫的形式顯示，避免了用應用的方式占用內存，也避免了啟動應用所消耗的時間，且畫中畫的形式不會完全的遮蔽掉中控大屏，讓倒車影像開啟時也能進行其他功能的觸摸操作。

技術特征：

1.一種倒車影像控制方法，其特征在于，包括：

2.根據權利要求1所述的倒車影像控制方法，其特征在于，通過第一終端獲取倒車影像數據，并將所述倒車影像數據發送至所述第一終端的虛擬屏上，包括：

3.根據權利要求2所述的倒車影像控制方法，其特征在于，通過第二終端從所述虛擬屏上獲取所述倒車影像數據，并以畫中畫的形式在所述第二終端上顯示，包括：

4.根據權利要求1所述的倒車影像控制方法，其特征在于，通過所述第二終端從所述虛擬屏上獲取所述倒車影像數據，并以畫中畫的形式在所述第二終端上顯示，包括：

5.根據權利要求4所述的倒車影像控制方法，其特征在于，通過所述第二終端從所述第一終端獲取窗口坐標信息，包括：

6.根據權利要求4所述的倒車影像控制方法，其特征在于，根據所述窗口坐標信息，在所述第二終端上創建所述窗口的步驟之后還包括：

7.根據權利要求6所述的倒車影像控制方法，其特征在于，將所述窗口的層級調至最高，包括：

8.一種倒車影像控制系統，其特征在于，包括：

9.根據權利要求8所述的倒車影像控制系統，其特征在于，所述第一終端的操作系統為qnx操作系統，所述第二終端的操作系統為安卓或鴻蒙或ios操作系統。

10.一種車輛，其特征在于，包括如權利要求8所述的倒車影像控制系統。

技術總結
本發明提供一種倒車影像控制方法及系統、車輛，該方法包括：通過第一終端獲取倒車影像數據，并將倒車影像數據發送至第一終端的虛擬屏上，第一終端為車輛的儀表端；通過第二終端從虛擬屏上獲取倒車影像數據，并以畫中畫的形式在第二終端上顯示，第二終端為車輛的中央大屏端。該方法通過第一終端獲取倒車影像數據并發送到虛擬屏上，至第二終端完成開啟后，可以直接從虛擬屏上獲取倒車影像數據，該數據是已經經過處理、可直接顯示的，因此響應速度會快很多；同時，在第二終端上以畫中畫的形式顯示，避免了用應用的方式占用內存，也避免了啟動應用所消耗的時間，畫中畫的形式不會完全的遮蔽掉中控大屏，讓倒車影像開啟時也能進行其他功能的觸摸操作。

技術研發人員：鄒元飛
受保護的技術使用者：智馬達（浙江）軟件科技有限公司
技術研發日：
技術公布日：2025/4/24
