本發明涉及阻車器領域，特別涉及一種礦井下使用的新型阻車器。

背景技術：

1、阻車器是礦井生產中一種常見的生產工具，主要使用場景在運輸系統中，是煤礦運輸系統的重要設施之一，屬于防跑車裝置。阻車器一般安裝在斜坡上口，一方面限定礦車停留在規定的位置，另一方面用于防止跑車事故的發生，常與推車機、翻車機、爬車、罐籠以及調度絞車等設備配合使用。

2、目前礦井下使用多種類型的阻車器，通過氣動方式或其他方式控制阻車器的開與閉，使用時阻車器的架體下沉在基坑內，氣動元件或其他類型的控制元件下沉在箱體內，基坑內有煤、土、水等物質造控制元件腐蝕等情況，影響使用且壽命有限。阻車器在使用時碰撞產生較大扭力和剪切力，長期受力容易使阻車塊連接的軸產生金屬疲勞，產生不可逆形變，阻車效果下降甚至失效，影響行車安全。

技術實現思路

1、為解決現有技術中阻車器的阻車塊長期受到碰撞使其連接軸產生形變影響阻車效果，本發明提出一種新型阻車器。

2、本發明的技術方案是這樣實現的：

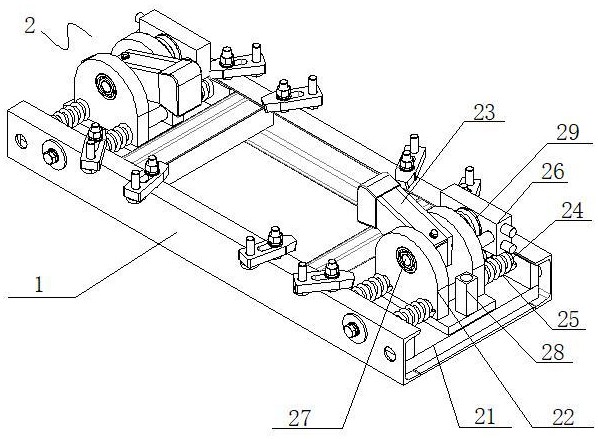

3、一種新型阻車器，包括：槽鋼支架和阻車組件，槽鋼支架固定在軌道的下方，槽鋼支架的兩側分別設置有位于軌道外側的阻車組件，阻車組件包括u形板體、阻車底座、阻車擋塊、緩沖軸體、緩沖彈簧和氣動機構，u形板體固定在槽鋼支架上，阻車底座滑動的設置在兩個緩沖軸體上并位于u形板體上，兩個緩沖軸體的兩端固定在u形板體的兩側，位于阻車底座和u形板體之間的緩沖軸體上設置緩沖彈簧，阻車擋塊通過阻車轉軸連接在阻車底座上，兩個緩沖軸體位于阻車轉軸的下方并與其同軸向設置，氣動機構固定在阻車底座上并位于其一側用于驅動阻車轉軸和阻車擋塊轉動；

4、阻車擋塊受到撞擊后，作用力直接作用在阻車擋塊上，阻車擋塊通過阻車轉軸傳動到阻車底座上，阻車底座沿著緩沖軸體滑動壓縮一側的緩沖彈簧，對另一側的緩沖彈簧產生拉力，同時阻車底座與u形板體之間產生滑動摩擦，提升緩沖性能。

5、優選的是，兩個所述緩沖軸體平行設置，兩個緩沖軸體與阻車轉軸形成等腰三角形狀或等邊三角形狀。

6、優選的是，所述槽鋼支架包括兩個c形槽鋼和兩個工形槽鋼，兩個工形槽鋼平行設置固定在兩個c形槽鋼之間，兩個c形槽鋼相對設置，兩個工形槽鋼通過壓軌器安裝個兩個軌道的下方；所述u形板體滑動的設置在兩個c形槽鋼之間并與其連接。

7、優選的是，兩個所述c形槽鋼的兩端設置有一個以上連接孔，分別用于與兩個u形板體連接，調節兩個u形板體之間的間隔。

8、優選的是，所述氣動機構設置為旋轉氣缸。

9、優選的是，所述阻車底座包括兩個側板和一個底板，兩個側板相對設置并具有一定間隔且固定在底板上；

10、所述u形板體位于底板下方，所述緩沖軸體滑動的穿過兩個側板，所述阻車轉軸轉動的設置在兩個側板上，所述阻車轉軸的一側延伸出該側的側板，并通過法蘭盤與氣動機構連接。

11、優選的是，所述底板上位于阻車擋塊打開的一側設置有限位底座，用于限位打開后的阻車擋塊。

12、優選的是，所述阻車擋塊的碰撞端上設置有膠合橡膠層。

13、優選的是，位于每個工形槽鋼外側的c形槽鋼之間連接一個固定板體，所述u形板體設置在固定板體上。

14、本發明的有益效果為：本發明的新型阻車器，兩個阻車轉軸在兩個氣動就的作用下分別帶動其所連接的阻車擋塊打開或閉合，阻車擋塊受到撞擊后，所產生的作用力分布在阻車轉軸、阻車底座、緩沖彈簧和u形板體上，阻車底座在作用力下沿著緩沖軸體滑動并作用于其前后側的緩沖彈簧，同時阻車底座與u形底板產生滑動摩擦，提供支撐力和摩擦力，阻車轉軸和兩個緩沖軸體形成三角穩定性，提升作用力分布的均勻性和穩定性，提升阻車組件的穩定效果和緩沖性能。另外，氣動機構設置在阻車底座上，減緩其被基坑內水、煤等物質腐蝕的速度，延長使用壽命。本發明的新型阻車器的整體結構設計能夠減少日常維護，便于安裝拆卸，延長使用壽命。

技術特征：

1.一種新型阻車器，其特征在于，包括：槽鋼支架和阻車組件，槽鋼支架固定在軌道的下方，槽鋼支架的兩側分別設置有位于軌道外側的阻車組件，阻車組件包括u形板體、阻車底座、阻車擋塊、緩沖軸體、緩沖彈簧和氣動機構，u形板體固定在槽鋼支架上，阻車底座滑動的設置在兩個緩沖軸體上并位于u形板體上，兩個緩沖軸體的兩端固定在u形板體的兩側，位于阻車底座和u形板體之間的緩沖軸體上設置緩沖彈簧，阻車擋塊通過阻車轉軸連接在阻車底座上，兩個緩沖軸體位于阻車轉軸的下方并與其同軸向設置，氣動機構固定在阻車底座上并位于其一側用于驅動阻車轉軸和阻車擋塊轉動；

2.根據權利要求1所述的新型阻車器，其特征在于，兩個所述緩沖軸體平行設置，兩個緩沖軸體與阻車轉軸形成等腰三角形狀或等邊三角形狀。

3.根據權利要求1所述的新型阻車器，其特征在于，所述槽鋼支架包括兩個c形槽鋼和兩個工形槽鋼，兩個工形槽鋼平行設置固定在兩個c形槽鋼之間，兩個c形槽鋼相對設置，兩個工形槽鋼通過壓軌器安裝個兩個軌道的下方；所述u形板體設置在兩個c形槽鋼之間并與其連接。

4.根據權利要求3所述的新型阻車器，其特征在于，兩個所述c形槽鋼的兩端設置有一個以上連接孔，分別用于與兩個u形板體連接，調節兩個u形板體之間的間隔。

5.根據權利要求1所述的新型阻車器，其特征在于，所述氣動機構設置為旋轉氣缸。

6.根據權利要求1所述的新型阻車器，其特征在于，所述阻車底座包括兩個側板和一個底板，兩個側板相對設置并具有一定間隔且固定在底板上；

7.根據權利要求6所述的新型阻車器，其特征在于，所述底板上位于阻車擋塊打開的一側設置有限位底座，用于限位打開后的阻車擋塊。

8.根據權利要求1所述的新型阻車器，其特征在于，所述阻車擋塊的碰撞端上設置有膠合橡膠層。

9.根據權利要求3所述的新型阻車器，其特征在于，位于每個工形槽鋼外側的c形槽鋼之間連接一個固定板體，所述u形板體設置在固定板體上。

技術總結
本發明提出一種新型阻車器，包括：槽鋼支架和阻車組件，槽鋼支架固定在軌道的下方，槽鋼支架的兩側分別設置有位于軌道外側的阻車組件，阻車組件包括U形板體、阻車底座、阻車擋塊、緩沖軸體、緩沖彈簧和氣動機構，U形板體固定在槽鋼支架上，阻車底座滑動的設置在兩個緩沖軸體上并位于U形板體上，兩個緩沖軸體的兩端固定在U形板體的兩側，位于阻車底座和U形板體之間的緩沖軸體上設置緩沖彈簧，阻車擋塊通過阻車轉軸連接在阻車底座上，兩個緩沖軸體位于阻車轉軸的下方并與其同軸向設置，氣動機構固定在阻車底座上并位于其一側用于驅動阻車轉軸和阻車擋塊轉動。本發明的新型阻車器，提升使用穩定性，延長使用壽命。

技術研發人員：陰敏,賴曉輝,劉鳳偉,劉偉,李輝,任軍,孫維強,王建輝
受保護的技術使用者：山西汾西礦業（集團）有限責任公司
技術研發日：
技術公布日：2025/4/28
