本實用新型涉及機械設計制造及其自動化技術領域，尤其涉及一種越障爬行機器人。

背景技術：

機器人已廣泛應用于工業、救援、探測等眾多領域，傳統機器人一般由剛性模塊通過運動副連接構成，每個運動副提供一個(或多個)平動自由度或轉動自由度，這種機器人具有運動精確的優點。

傳統機器人主要通過變形輪、履帶、腿式等方式實現越障移動，無法擺脫沉重機身與固定結構的限制，其靈活性與可變形性較差，在狹窄縫隙以及復雜平面上的運動性較差。為增加機器人柔軟度，目前科研人員設計出了一系列軟體機器人，如象鼻機械臂、蛇形機器人等。然而，不管是國內還是國外，軟體機器人都需要在傳統工業機器人一統天下的局面中打開市場，從產品設計、材料運用到打印制造，軟體機器人都與傳統機器人截然不同，它的產業化就意味著要顛覆整個傳統工業機器人的產業鏈，目前推廣應用困難較大。如果在傳統機器人的基礎上，為之賦予一定的柔軟度，實現與軟體機器人相近的結構、功能特點，將解決這一問題。

技術實現要素：

本實用新型所要解決的技術問題是如何一種越障爬行機器人，使其在傳統機器人的基礎上，具有一定的柔軟度，以適應多變的空間及障礙。

為此目的，本實用新型提出了一種越障爬行機器人，包括：驅動模塊和多個互相連接的爬行組件；所述爬行組件包括第一模塊和第二模塊；所述第一模塊和第二模塊之間通過回復模塊連接；所述第一模 塊和第二模塊的外形均為等邊三角形；其中，至少一個爬行組件還包括牽拉模塊和傳動軸，所述傳動軸的兩端設有滾輪；所述驅動模塊連接所述牽拉模塊和傳動軸。

優選的，所述回復模塊為扭簧。

優選的，所述驅動模塊為直流電機。

優選的，所示驅動模塊包括用于驅動所述牽拉模塊的拉線電機，用于驅動所述傳動軸轉動的步進電機和用于推動所述機器人前進的推動電機。

優選的，所述機器人的至少前后兩個爬行組件包括傳動軸和牽拉模塊；所述驅動模塊連接前后兩個爬行組件的傳動軸和牽拉模塊。

優選的，所述牽拉模塊為拉線，所述驅動模塊通過所述拉線連接所述爬行組件的第一模塊或第二模塊。

優選的，所述爬行組件為8個。

本實用新型實施例提供的一種越障爬行機器人，通過多個等邊三角形的模塊化結構，以牽拉模塊與回復模塊相結合的驅動方式，在軟體機器人與傳統機械機器人之間尋找柔韌性與機動性的平衡，在不顛覆傳統機器人系統的基礎上，使其更具有柔韌性，將傳統機器人的機動性與軟體機器人的可變形性相結合，為實現空間越障提供更多可能。本實用新型實施例提供的越障爬行機器人，既具有穩定性，又結構簡單，變形可控性強，因變形而產生的自干擾可能性較小，以牽拉模塊與回復模塊相結合的三方向變形方式，實現了傳統機器人的機動性、簡易性與軟體機器人的可變形、適應性的結合，使機器人能實現平面、縫隙、管道等環境的運行。

附圖說明

通過參考附圖會更加清楚的理解本實用新型的特征和優點，附圖是示意性的而不應理解為對本實用新型進行任何限制，在附圖中：

圖1為本實用新型實施例提供的越障爬行機器人的結構示意圖；

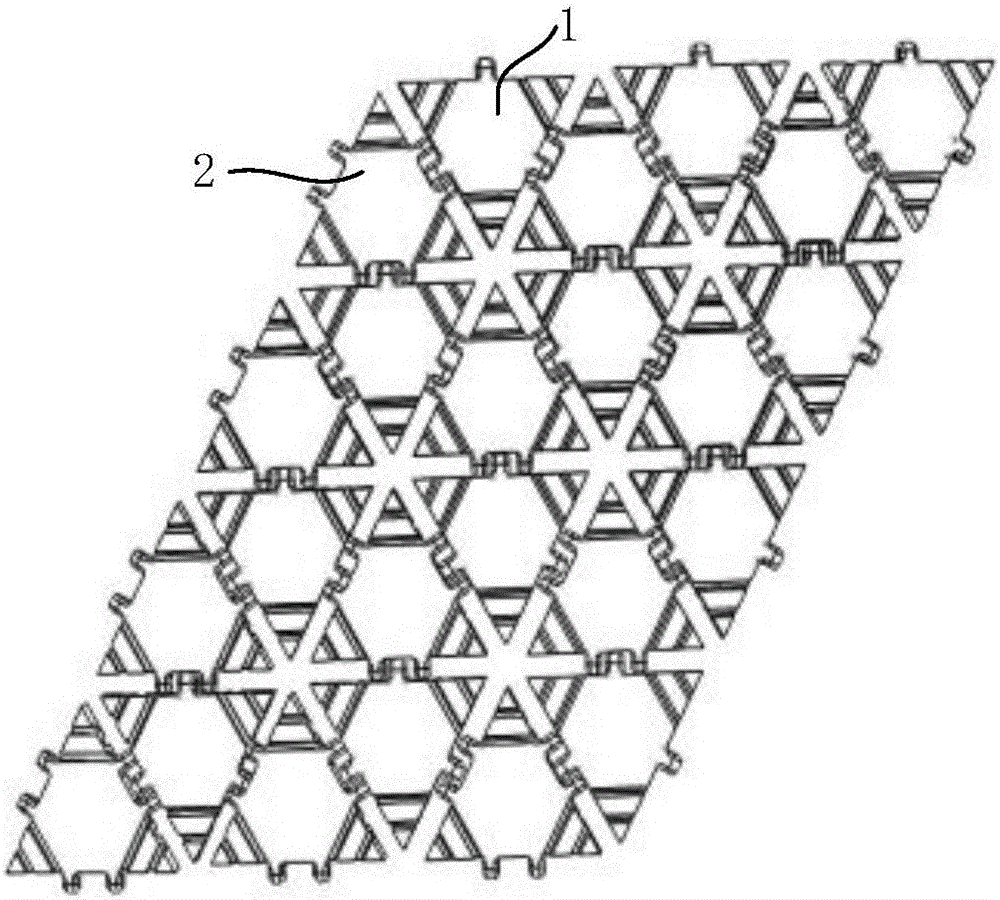

圖2為本實用新型另一實施例提供的以等邊三角形為基礎的模塊拼接結構的示意圖；

圖3為本實用新型又一實施例提供的以等邊三角形為基礎的模塊拼接結構變形后的示意圖；

圖4為本實用新型實施例提供的第一模塊的結構示意圖；

圖5為本實用新型實施例提供的第二模塊的結構示意圖。

具體實施方式

下面將結合附圖對本實用新型的實施例進行詳細描述。

如圖1所示，本實用新型提供了一種越障爬行機器人，包括：驅動模塊和多個互相連接的爬行組件；所述爬行組件包括第一模塊1和第二模塊2；所述第一模塊1和第二模塊2之間通過回復模塊連接；所述第一模塊1和第二模塊2的外形均為等邊三角形；其中，至少一個爬行組件還包括牽拉模塊5和傳動軸，所述傳動軸的兩端設有滾輪3；所述驅動模塊連接所述牽拉模塊5和傳動軸(傳動軸和回復裝置在圖中未畫出)。

本實用新型實施例提供的一種越障爬行機器人，通過多個等邊三角形的模塊化結構，以牽拉模塊5與回復模塊相結合的驅動方式，在軟體機器人與傳統機械機器人之間尋找柔韌性與機動性的平衡，在不顛覆傳統機器人系統的基礎上，使其更具有柔韌性，將傳統機器人的機動性與軟體機器人的可變形性相結合，為實現空間越障提供更多可能。本實用新型實施例提供的越障爬行機器人，既具有穩定性，又結構簡單，變形可控性強，因變形而產生的自干擾可能性較小，以牽拉模塊5與回復模塊相結合的三方向變形方式，實現了傳統機器人的機動性、簡易性與軟體機器人的可變形、適應性的結合，使機器人能實現平面、縫隙、管道等環境的運行。

需要說明的是，本實用新型實施例提供的越障爬行機器人是一種類軟體機器人，在傳統機器人的基礎上，具有一定的柔軟度。如圖2 所示，本實用新型實施例提供的越障爬行機器人的結構是以多個等邊三角形為基礎的第一模塊1和第二模塊2拼接而成。如圖3所示，第一模塊1和第二模塊2拼接而成的結構，可實現彎曲變形。其中，第一模塊1的詳細結構如圖4所示，第二模塊2的詳細結構如圖5所示。通過驅動模塊驅動該機器人前進，在上述實施例的基礎上，優選的，所述驅動模塊為直流電機。采用直流電機前拉后推的方式進行機器人的驅動。為了避免對機器人的運動帶來阻礙，該驅動模塊可以集中于某個第一模塊1或者某個第二模塊2的上表面。

優選的，為了給機器人提供足夠的動力，驅動模塊可以包括用于驅動牽拉模塊5的拉線電機6，用于驅動滾輪3轉動的步進電機4和用于推動機器人前進的推動電機7。推動電機7可以設置在機器人機身的下方。在遇到障礙物時，拉線電機6驅動牽拉模塊5進行第一模塊1或第二模塊2的抬升，并通過回復模塊使爬行組件貼合障礙表面，防止機器人后翻或在直角處卡住。

需要解釋的是，等邊三角形作為最基本二維圖形，既具有穩定性，又結構簡單，與正四邊形相比，等邊三角形設計出的模型具有三個方向的自由度，而正四邊形只有兩個方向的自由度。再與正五邊及以上多邊形相比，正三角形的結構更加簡單，變形更加可控，因變形而產生的自干擾可能性較小。

在上述實施例的基礎上，優選的，所述回復模塊為扭簧。多個爬行組件的第一模塊1和第二模塊2之間通過扭簧連接。扭簧的線徑為1.4毫米，外徑為13毫米，圈數為2。

在越障過程中，當?shù)谝荒K1和第二模塊2需要向下貼合時，利用扭簧代替雙方向牽拉模塊，使第一模塊1和第二模塊2貼合障礙表面，防止后翻或在直角處卡住。

在上述實施例的基礎上，優選的，所述機器人的至少前后兩個爬行組件包括傳動軸和牽拉模塊5；所述驅動模塊連接前后兩個爬行組 件的傳動軸和牽拉模塊5。

需要說明的是，為了防止機器人在爬直角時卡在拐角處，在后驅的基礎上增加前驅動輪，使前端施加拉力將機器人拽上障礙，所以至少在機器人的前后兩個爬行組件設置傳動軸和牽拉模塊5，傳動軸的兩端設置滾輪3，通過驅動模塊驅動傳動軸轉動，達到前后雙驅動方式。

另外，根據需要，還可以給機器人的最左端和最右端也設置兩個滾輪3，來減小機器人爬行的障礙。

在上述實施例的基礎上，優選的，所述牽拉模塊5為拉線，所述驅動模塊通過所述拉線連接所述爬行組件的第一模塊1或第二模塊2。

需要說明的是，拉線的作用就是在遇到障礙物時，通過拉線的方式進行第一模塊1或者第二模塊2的抬升，來使爬行組件越過障礙物。驅動模塊為拉線拉動第一模塊1或第二模塊2提供動力。

在上述實施例的基礎上，優選的，所述爬行組件為8個。另外，根據實際需要，爬行組件的個數可以增加或減少。

盡管已描述了本申請的優選實施例，但本領域內的技術人員一旦得知了基本創造性概念，則可對這些實施例做出另外的變更和修改。所以，所附權利要求意欲解釋為包括優選實施例以及落入本申請范圍的所有變更和修改。

最后，還需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定 的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。術語“上”、“下”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

本實用新型的說明書中，說明了大量具體細節。然而能夠理解的是，本實用新型的實施例可以在沒有這些具體細節的情況下實踐。在一些實例中，并未詳細示出公知的方法、結構和技術，以便不模糊對本說明書的理解。類似地，應當理解，為了精簡本實用新型公開并幫助理解各個發明方面中的一個或多個，在上面對本實用新型的示例性實施例的描述中，本實用新型的各個特征有時被一起分組到單個實施例、圖、或者對其的描述中。然而，并不應將該公開的結構解釋成反映如下意圖：即所要求保護的本實用新型要求比在每個權利要求中所明確記載的特征更多的特征。更確切地說，如權利要求書所反映的那樣，發明方面在于少于前面公開的單個實施例的所有特征。因此，遵循具體實施方式的權利要求書由此明確地并入該具體實施方式，其中每個權利要求本身都作為本實用新型的單獨實施例。

最后應說明的是：以上各實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述各實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施 例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的范圍，其均應涵蓋在本實用新型的權利要求和說明書的范圍當中。
