本實用新型涉及汽車車身附件結構的技術領域，尤其涉及一種汽車備胎升降裝置。

背景技術：

備胎作為汽車行駛過程中必須的備用設備，常常布置在汽車的后地板內部。備胎放置在后地板下面，可以為后備箱盡可能地騰出空間。這種方式放置的備胎都采用簡單的螺栓穿過備胎輪彀，并與備胎槽地板固定連接，備胎改版壓緊從而實現對備胎的固定。但是，這樣的設計卻給備胎的更換帶來了極大的不方便。由于備胎本身自重較重，需要專用的工具進行釋放和收緊備胎，因此更換費時費力。若再將備胎或損壞的輪胎掛到后地板上時，還需要將輪胎抬高，存在操作不便、工作強度大的問題。所以，對于將備胎或輪胎設置在后地板的車輛，在更換備胎的整個過程中，既花費了大量時間又消耗了人力，更換備胎的效率低。

技術實現要素：

本實用新型的目的在于提供一種備胎升降裝置，通過驅動機構釋放和收緊備胎，可節省時間和人力提高備胎更換效率，解決現有技術中存在操作不便、工作強度大的問題。

為實現上述目的，本實用新型采用的技術方案如下：

一種備胎升降裝置，包括收容槽和備胎托盤，備胎擺放在該備胎托盤上一 并收容于該收容槽，該收容槽具有一安裝面，該安裝面上設有一卡扣槽，該備胎托盤安裝在該安裝面上，該備胎放置于該備胎托盤上，該備胎升降裝置還包括驅動機構與鎖緊機構；

該鎖緊機構，其包括鎖緊本體與解鎖桿，該鎖緊本體內部設有一空腔，該解鎖桿位于該空腔內，該鎖緊本體末端卡入該卡扣槽內，將備胎鎖緊固定在該收容槽內；該驅動機構包括兩支撐架與一氣彈簧，該支撐架一端與該備胎托盤連接，另一端則與安裝面連接，該氣彈簧一端與安裝面連接，另一端則與該兩支撐架其中之一連接，待按下解鎖桿使該鎖緊本體從該卡扣槽內退出，該氣彈簧驅動該兩支撐架移動，帶動備胎托盤移動將備胎移出該收容槽外。

進一步地，該兩支撐架為工形結構，該兩支撐架分別包括第一支撐臂和第二支撐臂，該兩支撐架還分別包括連接桿，該第一支撐臂與第二支撐臂通過該連接桿連接固定在一起。

進一步地，該氣彈簧包括缸體和活塞桿，該活塞桿可活動地安裝在該缸體內，該缸體與該收容槽的安裝面連接，該活塞桿活動連接在該連接桿上，該氣彈簧能夠推動該兩支撐架繞安裝面上下擺動。

進一步地，該支撐架具有第一端和與該第一端相對的第二端，該支撐架的第一端與該備胎托盤活動連接，該支撐架的第二端與該收容槽活動連接。

進一步地，該鎖緊機構還包括解鎖彈簧，該解鎖彈簧套設在該解鎖桿上，該空腔內設有一凸部，該解鎖桿頂端為向外延伸形成一環形凸緣，該解鎖彈簧被卡持限位在該凸部與該環形凸緣之間。

進一步地，該鎖緊本體頂端向外延伸形成有一凸部，該凸部與備胎輪彀卡持將備胎固定限位在該備胎托盤上。

進一步地，該鎖緊本體末端向外延伸形成一對稱設置的卡扣件，該卡扣件 頭部向外延伸形成兩卡持凸耳，兩卡持凸耳用一彈性連接件連接，該解鎖桿的末端與該彈性連接件抵靠。

進一步地，該卡扣槽位于該安裝面的中心，該卡扣槽圓柱形的側壁向內彎折形成一阻擋部，該阻擋部與該兩卡持凸耳相抵靠。

進一步地，該備胎托盤具有一支撐面，該支撐面中部向上凸起形成一凸臺，該凸臺中間設有一固定孔，該鎖緊本體穿過該固定孔將備胎固定在該備胎托盤上。

本實用新型的備胎升降裝置通過驅動結構與備胎托盤配合使備胎實現助力式舉升和回收，大大降低取放備胎時的操作難度，可節省時間和人力，提高備胎更換效率。

附圖說明

圖1為本實用新型的備胎升降裝置的立體分解圖。

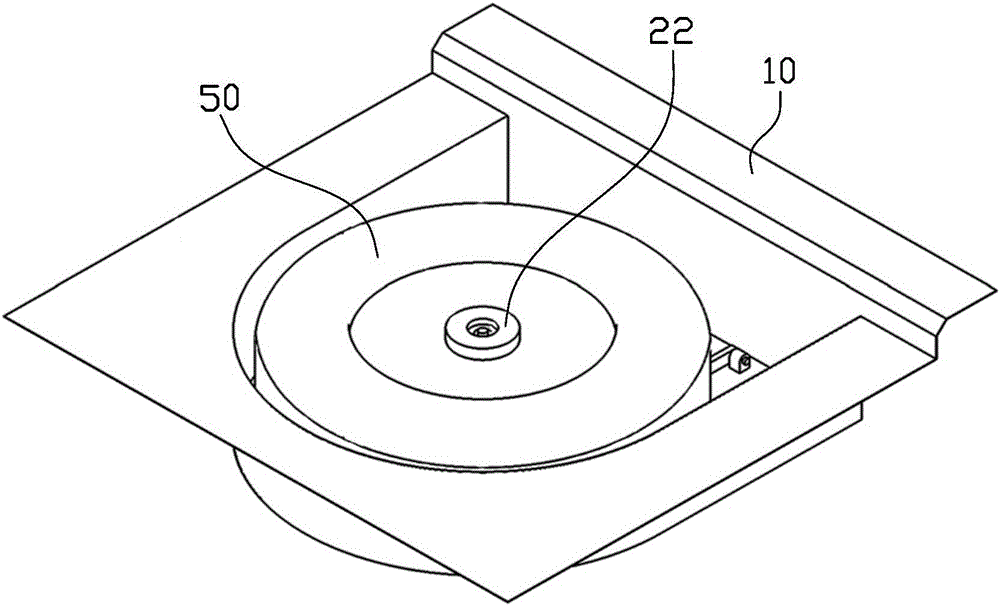

圖2為圖1的整體組裝圖。

圖3圖2的局部剖視示意圖。

圖4為本實用新型實施例中驅動機構的結構示意圖。

圖5為本實用新型的備胎升降裝置的舉升狀態示意圖。

具體實施方式

為更進一步闡述本實用新型為達成預定目的所采取的技術手段及功效，以下結合附圖及較佳實施例，對本實用新型的具體實施方式、結構、特征及功效詳細說明如下。

如圖1所示，本實用新型公開了一種備胎升降裝置100，包括一收容槽10和備胎托盤40，該收容槽10具有一安裝面11，該安裝面11上設有一卡扣槽12，該備胎托盤40安裝在該安裝面11上，該備胎50放置于該備胎托盤40上，該 備胎托盤40具有一支撐面41，該支撐面41中部向上凸起形成一凸臺42，該凸臺42中間設有一固定孔421，該鎖緊本體22穿過該固定孔421將備胎50固定在該備胎托盤40上。

本實施例中，該備胎升降裝置100還包括鎖緊機構20與驅動機構30，該鎖緊機構20包括鎖緊本體22與解鎖桿25，該鎖緊本體22內部設有一空腔222，該解鎖桿25位于該空腔222內，該鎖緊本體22穿過備胎輪彀以及備胎托盤40，其末端卡入該卡扣槽12內，將備胎50鎖緊固定在該收容槽10內；

如圖4所示，該驅動機構30包括兩支撐架32與一氣彈簧34，該兩支撐架32一端與該備胎托盤40底部連接，另一端則與安裝面11連接，該氣彈簧34一端與該安裝面11連接，另一端則與該兩支撐架32其中之一連接，待按下解鎖桿25使該鎖緊本體22從該卡扣槽12內退出，該氣彈簧34驅動該兩支撐架32移動，帶動備胎托盤40移動將備胎50移出該收容槽10外。

本實施例中，該兩支撐架32為工形結構，該支撐架32具有第一端和與該第一端相對的第二端，其第一端與該備胎托盤40活動連接，第二端與該收容槽10活動連接；該兩支撐架32還分別包括第一支撐臂321和第二支撐臂322，該兩支撐架32還分別包括一連接桿323，該第一支撐臂321與第二支撐臂322通過該連接桿323連接固定在一起。

具體地，該第一支撐臂321與第二支撐臂322兩端分別開設有一通孔(圖未標示)，該安裝面11設有4個對稱分布的凸起111，該凸起111可以通過焊接或螺栓固定的方法固定在安裝面11上，該凸起111中間均開設有安裝孔(圖未標示)，用一固定銷穿過該第一支撐臂321與第二支撐臂322一端的通孔以及該凸起111中間的安裝孔，將該第一支撐臂321與第二支撐臂322固定在該安裝面11上，需要說明的是，該第一支撐臂321與第二支撐臂322與該凸起111為 活動連接，該第一支撐臂321與第二支撐臂322可繞其連接點在安裝面11擺動。

圖4為本實用新型實施例中驅動機構的結構示意圖，請參圖4，該第一支撐臂321與第二支撐臂322另一端與備胎托盤40活動連接，在備胎托盤40底面設有4個對稱分布的凸起411，該凸起411可以通過焊接或螺栓固定的方法固定在該備胎托盤40底面，該第一支撐臂321與第二支撐臂322另一端則通過該凸起411與備胎托盤40活動連接。

此外，該第一支撐臂321與第二支撐臂322中間同樣設有通孔(圖未標示)，該連接桿323兩端分別穿過該第一支撐臂321與第二支撐臂322中間的通孔，形成工形結構的支撐架。

本實施例中，該氣彈簧34包括一缸體341和活塞桿342，該活塞桿342可活動地安裝在該缸體341內，該缸體341與該安裝面11固定連接，該活塞桿342活動連接在該連接桿323上，該氣彈簧34能夠推動該兩支撐架32繞安裝面11上下擺動。本實用新型中，該氣彈簧34還可以為其他動力源。

具體地，該安裝面11還設有一凸起(圖未標示)，該凸起與該卡扣槽12緊挨著，該凸起與該卡扣槽12通過焊接或螺栓固定的方法固定在安裝面11上，該凸起設有固定孔，缸體341與該凸起活動連接，該活塞桿342位于該缸體341外一端則與遠離該卡扣槽12的支撐架32連接，該活塞桿342位于缸體341外的一端設有一穿孔(圖未標示)，該穿孔套過連接桿323并置于該連接桿323中間，該氣彈簧34能夠推動該兩支撐架32在安裝面11上下移動。

本實施例中，該鎖緊機構20還包括一解鎖彈簧23，該解鎖彈簧23套設在該解鎖桿25上，該鎖緊本體22內部的空腔222設有一凸部223，該解鎖桿25頂端為向外延伸形成一環形凸緣251，該解鎖彈簧23被卡持限位在該凸部223與該環形凸緣251之間。請注意，該凸部223與該止擋部251之間的距離大于 或等于該解鎖彈簧23的長度。

如圖3所示，該鎖緊本體22頂端向外延伸形成有一凸部221，該凸部221與備胎輪彀卡持將備胎50固定限位在該備胎托盤40上。其中，該鎖緊本體22末端向外延伸形成一對對稱設置的卡扣件224，該卡扣件224頭部向外延伸形成兩卡持凸耳225，兩卡持凸耳225用一彈性連接件226連接，該解鎖桿25的末端與該彈性連接件226抵靠。

進一步地，該卡扣槽12位于該安裝面11的中心，該卡扣槽12圓筒形的側壁向內彎折形成一阻擋部121，該阻擋部121與該兩卡持凸耳225相抵靠。以下結合附圖中所示實施例對本實用新型所示的備胎升降裝置的工作過程進行進一步說明。

當備胎50固定收容槽10內時，備胎50放置在該備胎托盤40上，鎖緊本體22穿過備胎輪彀中心和固定孔421，卡扣件224上的卡持凸耳225配合阻擋部121實現備胎50的固定，備胎托盤40通過支撐架32與安裝面11連接，氣彈簧34驅動支撐架32移動，以帶動備胎50進出該備胎升降裝置100的收容槽10。

如圖5所示，當需要更換備胎50時，按下解鎖桿25，解鎖桿25使彈性連接件226向下彎曲，帶動卡持凸耳225向內彎折，從而使該卡扣件224從卡扣槽12中退出，氣彈簧34被釋放，推動支撐架32往上移動，備胎50隨著備胎托盤40舉升出該收容槽10，然后從備胎托盤40上取下備胎50即可。

當備胎50更換完畢，需要將被替換的輪胎放回車輛時，先將輪胎放回備胎托盤40上，然后將鎖緊結構20穿過輪胎中心以及備胎托盤40上的固定孔421，然后按下解鎖桿25以及鎖緊本體22，使得卡扣件224進入卡扣槽12，卡扣件224回位，卡持凸耳225與阻擋部121相互卡持從而將輪胎固定在該收容槽10 內。

本實用新型的備胎升降裝置通過驅動結構與備胎托盤配合使備胎實現助力式舉升和回收，大大降低取放備胎時的操作難度，可節省時間和人力，提高備胎更換效率。

以上所述，僅是本實用新型的較佳實施例而已，并非對本實用新型作任何形式上的限制，雖然本實用新型已以較佳實施例揭露如上，然而并非用以限定本實用新型，任何熟悉本專業的技術人員，在不脫離本實用新型技術方案范圍內，當可利用上述揭示的技術內容作出些許更動或修飾為等同變化的等效實施例，但凡是未脫離本實用新型技術方案內容，依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均仍屬于本實用新型技術方案的范圍內。
