本實用新型涉及牽引機設備技術領域，具體為一種可升降傳送式牽引機。

背景技術：

牽引機在機車或動車上用于驅動一根或幾根動輪軸的電動機。牽引電動機有多種類型，如直流牽引電動機、交流異步牽引電動機和交流同步牽引電動機等。直流牽引電動機，尤其是直流串勵電動機有較好調速性能和工作特性，適應機車牽引特性的需要，獲得廣泛應用。牽引電動機的工作原理與一般直流電動機相同，但有特殊的工作條件：空間尺寸受到軌距和動輪直徑的限制；在機車運行通過軌縫和道岔時要承受相當大的沖擊振動；大、小齒輪嚙合不良時電樞上會產生強烈的扭轉振動;在惡劣環境中運用，雨、雪、灰沙容易侵入等。因此牽引電動機在設計和結構上也有許多要求，如要充分利用機體內部空間使結構緊湊，要采用較高級的絕緣材料和導磁材料，零部件需有較高的機械強度和剛度，整臺電機需有良好的通風散熱條件和防塵防潮能力，要采取特殊的措施以應付比較困難的“換向”條件以減少炭刷下的火花等。傳統的牽引機結構設計復雜，設備笨重，不易操作，機器在運作時電動機不能自由地進行調節速率，導致傳送速率單一，傳送效率差。

技術實現要素：

本實用新型的目的在于提供一種可升降傳送式牽引機，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種可升降傳送式牽引機，包括機體，所述機體內部安裝有上層支撐板和下層支撐板，所述上層支撐板上安裝有渦輪箱和無級變速箱，且渦輪箱位于無級變速箱的左側，所述渦輪箱通過連接器與無級變速箱相連接，所述無級變速箱通過皮帶與主動輪轉動連接，所述主動輪通過傳送帶與從動輪轉動連接，且從動輪位于主動輪的左側，所述機體上方安裝有固定板，所述固定板左側安裝有調距螺栓，所述機體內左右兩側各安裝有升降螺栓，所述升降螺栓左側安裝有調節器，所述升降螺栓通過連接管與下層支撐板相連接，所述下層支撐板上安裝有電動機，所述電動機通過連接裝置與渦輪箱相連接，所述機體底部安裝有車輪，所述機體頂部安裝有故障警報器，所述機體外殼前表壁安裝有控制面板，所述控制面板上安裝有指示燈和電源開關，且指示燈位于電源開關的上方。

優選的，所述機體右側安裝有推扶手。

優選的，所述車輪一共設置有四個，且四個車輪分別安裝在機體底部的四個拐角處。

優選的，所述故障警報器與指示燈之間為導線連接。

優選的，所述調距螺栓穿過固定板與從動輪相連接。

與現有技術相比，本實用新型的有益效果是：本實用新型結構簡單，設計科學合理，通過使用調節器來調節升降螺栓的位置，來使得整個裝置達到理想的升降高度效果，大大提高了本實用新型的實用性；本實用新型通過安裝有無級變速箱，可以自由設置電動機的轉動速率，可以根據不同的情況來調節出適合的傳送速率，保證了傳送效率；本實用可升降傳送式牽引機操作簡單便捷，通過設置有控制面板來進行智能化操作，提高了工作效率，節約了人工成本。

附圖說明

圖1為本實用新型一種可升降傳送式牽引機的內部結構示意圖；

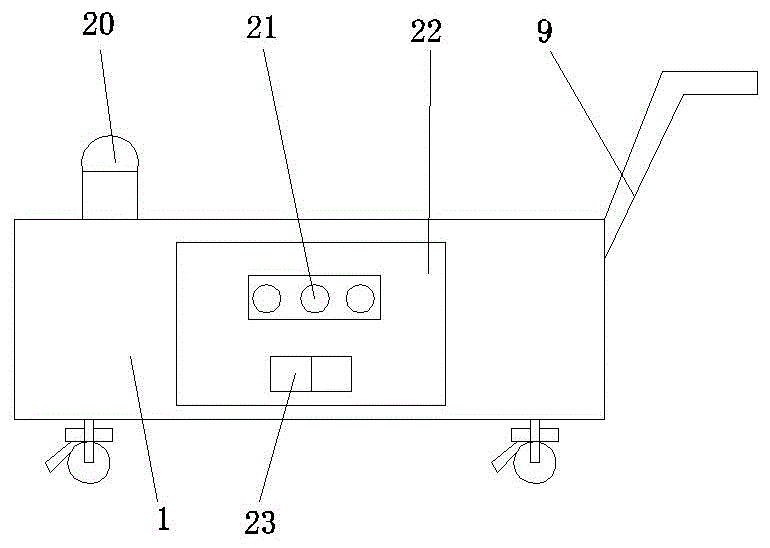

圖2為本實用新型一種可升降傳送式牽引機的外部結構示意圖。

圖中：1-機體；2-調節器；3-升降螺栓；4-車輪；5-連接管；6-電動機；7-連接裝置；8-下層支撐板；9-推扶手；10-固定板；11-主動輪；12-皮帶；13-無級變速箱；14-連接器；15-渦輪箱；16-上層支撐板；17-傳送帶；18-從動輪；19-調距螺栓；20-故障警報器；21-指示燈；22-控制面板；23-電源開關。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供的一種實施例：一種可升降傳送式牽引機，包括機體1，機體1內部安裝有上層支撐板16和下層支撐板8，上層支撐板16上安裝有渦輪箱15和無級變速箱13，且渦輪箱15位于無級變速箱13的左側，渦輪箱15通過連接器14與無級變速箱13相連接，無級變速箱13通過皮帶12與主動輪11轉動連接，主動輪11通過傳送帶17與從動輪18轉動連接，且從動輪18位于主動輪11的左側，機體1上方安裝有固定板10，固定板10左側安裝有調距螺栓19，機體1內左右兩側各安裝有升降螺栓3，升降螺栓3左側安裝有調節器2，升降螺栓3通過連接管5與下層支撐板8相連接，下層支撐板8上安裝有電動機6，電動機6通過連接裝置7與渦輪箱15相連接，機體1底部安裝有車輪4，機體1頂部安裝有故障警報器20，機體1外殼前表壁安裝有控制面板22，控制面板22上安裝有指示燈21和電源開關23，且指示燈21位于電源開關23的上方,機體1右側安裝有推扶手9,車輪4一共設置有四個，且四個車輪4分別安裝在機體1底部的四個拐角處,故障警報器20與指示燈21之間為導線連接,調距螺栓19穿過固定板10與從動輪18相連接。

具體使用方法：使用時按下控制面板22上的電源開關23，電動機6開始轉動，電動機6通過連接裝置7與渦輪箱15連接，無級變速箱13通過皮帶12與主動輪11轉動連接，無級變速箱13可以改變其轉動速率，使得與主動輪11連接的傳送帶17自由變換傳送速率，通過使用調節器2來改變升降螺栓3的高度位置，使整個裝置可以進行升降，如果設備發生故障，指示燈21會亮起，故障警報器20立即發出警報聲。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
