本技術涉及物流臺車，具體為一種翻轉式物流臺車。

背景技術：

1、物流臺車是一種用于搬運貨物的設備，通常由平臺、車架、輪子和駕駛手柄組成。物流臺車可以用于搬運各種類型的貨物，如生產線上的半成品、成品、原材料，倉庫中的包裝箱、托盤、貨架等。物流臺車是一種用途廣泛的物流設備，主要用于搬運、存儲和運輸貨物。它具有以下幾個方面的作用：提高工作效率：物流臺車能夠減輕人力勞動，提高搬運效率，從而降低勞動強度，提高工作效率。減少工傷事故：對于重物搬運對人身健康的危害，物流臺車能夠起到很好的保護作用，避免工傷事故的發生。節省空間：物流臺車能夠替代叉車等大型設備，節省儲存空間，提高儲存效率。方便搬運：物流臺車具有靈活性、精度高的特點，能夠輕松搬運各種類型的貨物。

2、現有的物流臺車在往往在操作過程中存在一定的不便，例如，部分物流臺車需要運輸大件產品，由于產品尺寸巨大，需要尺寸高大的物流臺車，但過高過大的物流臺車給貨物的裝卸帶來了較大的麻煩，有時候需要翻轉臺車以方便裝卸貨物時，通常需要人力來推動臺車翻轉，這種方式費時費力，且容易造成安全隱患。因此，需要一種新型的可翻轉臺車來解決上述問題。此外，部分產品質量較大，容易觸底后磕碰損傷，缺乏緩沖的臺車會增加損傷風險。

技術實現思路

1、本實用新型針對上述現有技術存在的問題，提供一種翻轉式物流臺車。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：

3、一種翻轉式物流臺車，包括臺車本體，所述臺車本體的上部設有折疊式圍框，底部設有彈性隔板，所述彈性隔板包括至少兩層隔板，相鄰隔板之間通過彈性支撐柱連接，相鄰彈性支撐柱之間鋪設有彈性緩沖塊。

4、進一步地，所述臺車本體包括底板，底板周?chē)h(huán)繞布設有多個豎向固定桿內側布設圍板，底板和圍板連接圍合成容納倉。

5、進一步地，所述折疊式圍框包括多個側框，任意一側框翻轉式安裝在與之對應的圍板上部。

6、進一步地，所述側框包括一對豎向連接桿，兩豎向連接桿之間設有格柵板，格柵板的其中一側和其中一豎向連接桿連接，另一側和另一豎向連接桿連接，格柵板的下部通過轉動件和臺車本體轉動連接，相鄰豎向連接桿通過卡接結構相互連接。

7、進一步地，所述卡接結構包括限位滑塊，限位滑塊上開設有滑槽，滑槽和設置在豎向連接桿上的凸頭滑動連接，限位滑塊上端開設有卡槽，卡槽和設置在豎向連接桿上的卡凸卡接。

8、進一步地，所述限位滑塊為多棱空心柱，所述多棱空心柱套設在豎向連接桿上，其一側從上到下貫通開設有缺口。

9、進一步地，所述彈性支撐柱為漏斗形支撐柱。

10、本實用新型的有益效果：

11、1.結構優化：在保證臺車性能的基礎上，通過對結構進行優化設計，降低臺車的制造成本和維護成本，提高其經濟性。

12、2.多功能化：采用連接板和格柵板制作折疊式圍框，能夠在使用過程中降低工作高度，可適應配備夾持裝置、升降平臺等，使其能夠適應不同場景下的貨物裝卸需求。

13、3.安全保障：避免因高度過高引起的傾倒問題，保障操作人員的生命安全。采用彈性隔板緩沖，保護產品并降低剛性沖擊給工作人員帶來誤傷的可能。

技術特征：

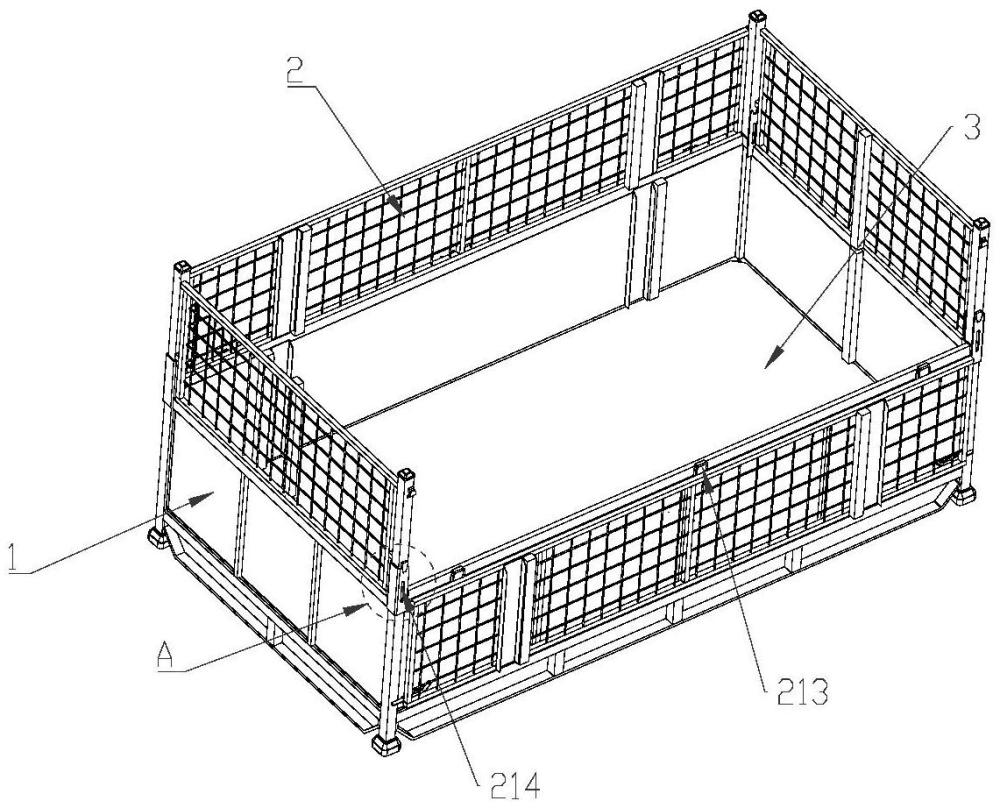

1.一種翻轉式物流臺車，其特征在于：包括臺車本體(1)，所述臺車本體(1)的上部設有折疊式圍框(2)，底部設有彈性隔板(3)，所述彈性隔板(3)包括至少兩層隔板(31)，相鄰隔板(31)之間通過彈性支撐柱(32)連接，相鄰彈性支撐柱(32)之間鋪設有彈性緩沖塊(33)。

2.根據權利要求1所述的翻轉式物流臺車，其特征在于：所述臺車本體(1)包括底板(11)，底板(11)周?chē)h(huán)繞布設有多個豎向固定桿(12)豎向固定桿(12)內側布設圍板(13)，底板(11)和圍板(13)連接圍合成容納倉。

3.根據權利要求1所述的翻轉式物流臺車，其特征在于：所述折疊式圍框(2)包括多個側框(21)，任意一側框(21)翻轉式安裝在與之對應的圍板(13)上部。

4.根據權利要求3所述的翻轉式物流臺車，其特征在于：所述側框(21)包括一對豎向連接桿(211)，兩豎向連接桿(211)之間設有格柵板(212)，格柵板(212)的其中一側和其中一豎向連接桿(211)連接，另一側和另一豎向連接桿(211)連接，格柵板(212)的下部通過轉動件(213)和臺車本體(1)轉動連接，相鄰豎向連接桿(211)通過卡接結構(214)相互連接。

5.根據權利要求4所述的翻轉式物流臺車，其特征在于：所述卡接結構(214)包括限位滑塊(2141)，限位滑塊(2141)上開設有滑槽(2142)，滑槽(2142)和設置在豎向連接桿(211)上的凸頭(2143)滑動連接，限位滑塊(2141)上端開設有卡槽(2144)，卡槽(2144)和設置在豎向連接桿(211)上的卡凸(2145)卡接。

6.根據權利要求5所述的翻轉式物流臺車，其特征在于：所述限位滑塊(2141)為多棱空心柱，所述多棱空心柱套設在豎向連接桿(211)上，其一側從上到下貫通開設有缺口。

7.根據權利要求1所述的翻轉式物流臺車，其特征在于：所述彈性支撐柱(32)為漏斗形支撐柱。

技術總結
本技術公開了一種翻轉式物流臺車，包括臺車本體，臺車本體的上部設有折疊式圍框，底部設有彈性隔板，彈性隔板包括至少兩層隔板，相鄰隔板之間通過彈性支撐柱連接，相鄰彈性支撐柱之間鋪設有彈性緩沖塊。進一步地，所述臺車本體包括底板，底板周?chē)h(huán)繞布設有多個豎向固定桿內側布設圍板，底板和圍板連接圍合成容納倉。進一步地，所述折疊式圍框包括多個側框，任意一側框翻轉式安裝在與之對應的圍板上部。本技術在保證臺車性能的基礎上，通過對結構進行優化設計，降低臺車的制造成本和維護成本，提高其經濟性。采用連接板和格柵板制作折疊式圍框，能夠在使用過程中降低工作高度，可適應配備夾持裝置、升降平臺等。

技術研發人員：席小歡,陳明亮
受保護的技術使用者：廣州粵辰實業股份有限公司
技術研發日：20240402
技術公布日：2025/4/28
