本技術涉及軌枕搬運，具體是一種短距離軌枕搬運裝置。

背景技術：

1、在建工程中，軌枕等物料運送至堆放點后，距離施工點有一定距離，人工搬運較為費力，需要根據軌枕的類型、尺寸和重量，選擇合適的搬運工具，通常會使用搬運平車之類的裝置輔助搬運，到達指定地點后，將軌枕平穩地放置在地面進行后續的施工。

2、現有專利公告號為cn219772569u公開的一種鐵路軌道施工用輔助鋪設裝置中，包括：底板，底面安裝有滾輪；固定板，固接在底板的一側邊緣；匚型風琴罩，一端栓接在底板上，匚型風琴罩的另一端安裝有連接桿，連接桿上下滑動連接于固定板；在匚型風琴罩展開時，固定板與匚型風琴罩圍設形成一用于放置軌枕的放置空間；先將匚型風琴罩收縮起來，隨后將軌枕從碼放位置運至上述放置空間中，而后將匚型風琴罩提拉展開，使得匚型風琴罩罩在軌枕外，這樣，匚型風琴罩以及固定板圍在放置空間中的軌枕外，從而對軌枕進行防護，然后施工人員推動整個裝置，借助滾輪，使得運載有軌枕的裝置行走至指定位置，然后施工人員將匚型風琴罩收縮起來，從而露出軌枕，方便施工人員抬起上述放置空間中裝載的軌枕。

3、上述輔助鋪設裝置中可用于軌枕的短距離搬運，搬運中軌枕可放置在放置空間處，使用匚型風琴罩防護，實際使用中，還需將匚型風琴罩整體移出或安裝，且對軌枕再次搬運，在軌枕的搬運中增加操作繁瑣性，需要進行改進。針對以上問題，提出一種短距離軌枕搬運裝置。

技術實現思路

1、本實用新型的目的在于提供一種短距離軌枕搬運裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種短距離軌枕搬運裝置，包括車板和連接在車板一側的推把，所述車板底部安裝移動輪；

4、所述車板遠離推把一側設有框架，所述車板一側設有用于框架端部轉動的轉動槽，所述框架上轉動連接若干個導輥，所述框架上連接有用于固定框架翻折位置的定位件；

5、所述推把遠離車板一側連接固定座，所述固定座上轉動連接收繩輥，所述收繩輥上繞設固定繩，所述固定繩遠離收繩輥一端連接有可掛設在框架或導輥上的掛鉤，所述固定座上安裝有用于固定收繩輥轉動位置的固定件。

6、在一種可選方案中：所述轉動槽內壁兩側設有轉軸，所述框架靠近車板一端的兩側設有與轉軸轉動配合的軸槽。

7、在一種可選方案中：所述定位件包括兩組定位桿，所述框架兩側均轉動連接定位桿，所述定位桿遠離框架一端螺紋連接定位螺栓，所述車板側壁設有與定位螺栓螺紋配合的定位孔。

8、在一種可選方案中：所述固定件包括轉盤，所述收繩輥軸端延伸至固定座外側固定連接轉盤，所述轉盤偏心處螺紋連接螺桿，所述螺桿遠離螺桿一端固定連接調節旋鈕，所述固定座一側設有若干個與螺桿螺紋配合的固定孔，若干個固定孔呈圓周陣列排布。

9、在一種可選方案中：若干個所述導輥均勻排布。

10、在一種可選方案中：所述移動輪設置有四組。

11、在一種可選方案中：所述車板頂部連接防滑墊。

12、在一種可選方案中：所述車板兩側均通過螺栓連接側板。

13、與現有技術相比，本實用新型的有益效果是：

14、本實用新型中裝置移動至目標位置，將框架展開，可將軌枕通過導輥移動至車板頂部，減少放置時的搬運行程，同時減少軌枕卸出時的搬運行程，節省勞動力，且框架翻轉和展開方便，利于操作使用；

15、本實用新型中框架翻折并固定，起到對軌枕的部分限位固定作用，調節固定繩長度，掛鉤掛在框架或導輥上，對軌枕進一步固定，裝置移動將軌枕搬運至施工處，提高軌枕搬運穩定性。

技術特征：

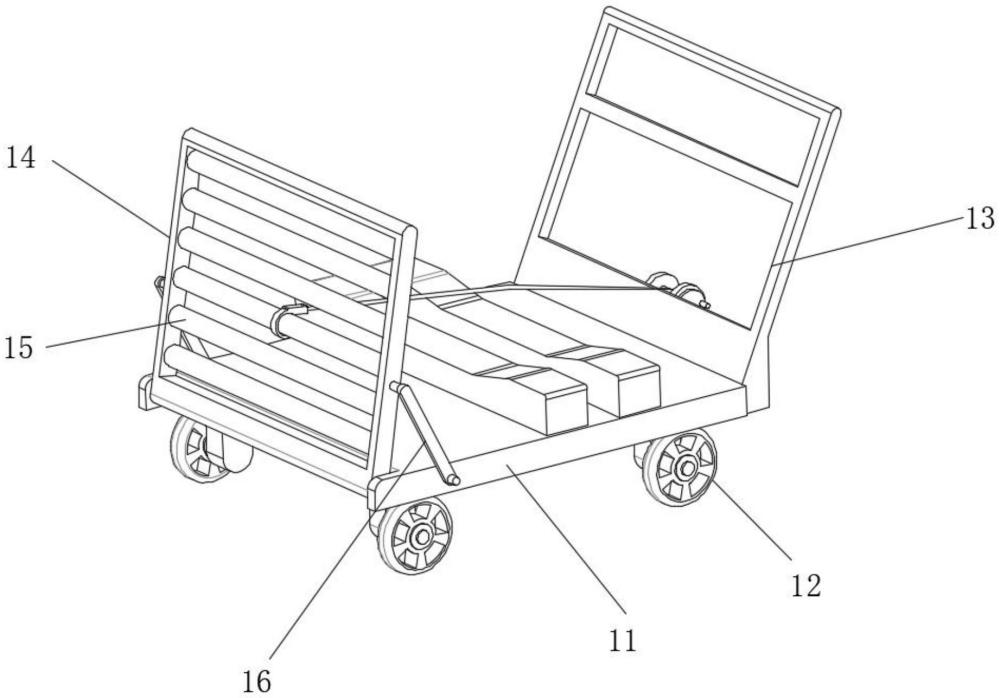

1.一種短距離軌枕搬運裝置，包括車板(11)和連接在車板(11)一側的推把(13)，所述車板(11)底部安裝移動輪(12)；

2.根據權利要求1所述的一種短距離軌枕搬運裝置，其特征在于：所述轉動槽(19)內壁兩側設有轉軸，所述框架(14)靠近車板(11)一端的兩側設有與轉軸轉動配合的軸槽。

3.根據權利要求1所述的一種短距離軌枕搬運裝置，其特征在于：所述定位件包括兩組定位桿(16)，所述框架(14)兩側均轉動連接定位桿(16)，所述定位桿(16)遠離框架(14)一端螺紋連接定位螺栓(17)，所述車板(11)側壁設有與定位螺栓(17)螺紋配合的定位孔(18)。

4.根據權利要求1所述的一種短距離軌枕搬運裝置，其特征在于：所述固定件包括轉盤(24)，所述收繩輥(23)軸端延伸至固定座(22)外側固定連接轉盤(24)，所述轉盤(24)偏心處螺紋連接螺桿，所述螺桿遠離螺桿一端固定連接調節旋鈕(25)，所述固定座(22)一側設有若干個與螺桿螺紋配合的固定孔，若干個固定孔呈圓周陣列排布。

5.根據權利要求1所述的一種短距離軌枕搬運裝置，其特征在于：若干個所述導輥(15)均勻排布。

6.根據權利要求1所述的一種短距離軌枕搬運裝置，其特征在于：所述移動輪(12)設置有四組。

7.根據權利要求1所述的一種短距離軌枕搬運裝置，其特征在于：所述車板(11)頂部連接防滑墊。

技術總結
本技術涉及軌枕搬運技術領域，具體公開了一種短距離軌枕搬運裝置，包括車板和連接在車板一側的推把，車板底部安裝移動輪；車板遠離推把一側設有框架，車板一側設有用于框架端部轉動的轉動槽，框架上轉動連接若干個導輥，框架上連接有用于固定框架翻折位置的定位件；推把遠離車板一側連接固定座，固定座上轉動連接收繩輥，收繩輥上繞設固定繩，固定繩遠離收繩輥一端連接有可掛設在框架或導輥上的掛鉤；本技術中裝置移動至目標位置，將框架展開，可將軌枕通過導輥移動至車板頂部，減少放置時的搬運行程，同時減少軌枕卸出時的搬運行程，節省勞動力，且框架翻轉和展開方便，利于操作使用。

技術研發人員：胡光瑾
受保護的技術使用者：武漢錦華盛鐵路機車有限公司
技術研發日：20240724
技術公布日：2025/4/28
