本技術涉及變壓器生產，具體涉及一種變壓器管套運輸存儲裝置。

背景技術：

1、現有的變壓器套管，在生產過程中并沒有固定的放置地點，通常是將其隨意放置在地面上，這樣容易導致變壓器套管與地面之間，以及相鄰的兩變壓器套管之間出現碰撞損壞。運輸裝置也通常使用常見的推車，在推車運輸變壓器套管的過程中也存在碰撞損壞的情況，不僅增大了變壓器的生產成本，而且還降低了變壓器的生產效率；

2、針對上述現有技術存在的問題，本實用新型設計制造了一種變壓器管套運輸存儲裝置，來克服上述缺陷。

技術實現思路

1、對于現有技術中所存在的問題，本實用新型提供的一種變壓器管套運輸存儲裝置，能避免變壓器套管在運輸或存放時碰撞損壞。

2、為了實現上述目的，本實用新型采用的技術方案如下：一種變壓器管套運輸存儲裝置，包括運料板車，所述運料板車包括折疊板，所述折疊板下端面安裝有若干個行走輪，所述折疊板的上端面放置有若干個置料盒，所述置料盒能沿所述折疊板寬度方向移動；

3、所述置料盒包括連接板和兩個開合框，兩所述開合框分別鉸接在所述連接板的兩側，兩所述開合框之間連接有二折拉桿，兩所述開合框相互閉合時圍成了存儲腔，所述存儲腔內放置變壓器套管；

4、所述折疊板包括載貨板和翻折板，所述載貨板與所述翻折板轉動連接，所述載貨板遠離所述翻折板的一端設有限制所述置料盒滑動的擋板，所述翻折板向上轉動時，能將所述置料盒向所述擋板方向推動。

5、優選的，所述二折拉桿的兩端分別轉動安裝在兩所述開合框上限制所述開合框的開合。

6、優選的，所述載貨板的一側轉動安裝有固定板，所述固定板上設有若干個卡扣，所述開合框和所述翻折板上均設有與所述卡扣一一對應的卡槽，當所述翻折板向上轉動90°時，所述固定板上遠離所述載貨板一端的卡扣能與所述翻折板上的所述卡槽配合。

7、優選的，所述固定板遠離所述擋板的一端轉動安裝有擋條，所述翻折板向上轉動90°后，所述擋條能抵在所述翻折板遠離所述置料盒的一面上。

8、優選的，所述二折拉桿位于所述置料盒遠離所述固定板的一端。

9、優選的，所述運料板車沿長度方向鋪設有的滑軌，所述滑軌在所述載貨板和所述翻折板連接處截斷，所述連接板的下端面安裝有滑塊，所述滑塊可拆卸的安裝在所述滑軌上。

10、優選的，所述存儲腔的內壁上布設有減震層。

11、優選的，所述行走輪位于所述載貨板的下端面上，所述翻折板上安裝有輔助輪。

12、優選的，所述輔助輪和所述行走輪均為自鎖萬向輪。

13、優選的，所述折疊板上設有至少兩個與所述滑軌平行的條形凹槽，所述條形凹槽遠離所述載貨板的一端轉動安裝有能嵌入所述條形凹槽內部的拉料把。

14、本實用新型的有益效果表現在：

15、1、本實用新型在折疊板上安裝了置料盒，將變壓器套管放在置料盒內，在運輸時起到保護作用，此外置料盒能從折疊板上拆下，在存放時作為變壓器套管的保護裝置使用，避免存放時彼此碰撞發生損壞，拆卸下置料盒后的運料板車還可以運送其他貨物。

16、2、本實用新型翻折板能向上轉動90°并通過固定板固定，翻折板和擋板在運輸時共同限制置料盒的移動，不會在運輸時出現相鄰的置料盒相互碰撞的情況，進一步避免了變壓器套管在運輸時的損壞。

17、3、本實用新型在置料盒內部布設了減震層，能避免搬運或運輸時變壓器套管與置料盒內壁之間的碰撞，減少了碰撞損壞情況的發生。

技術特征：

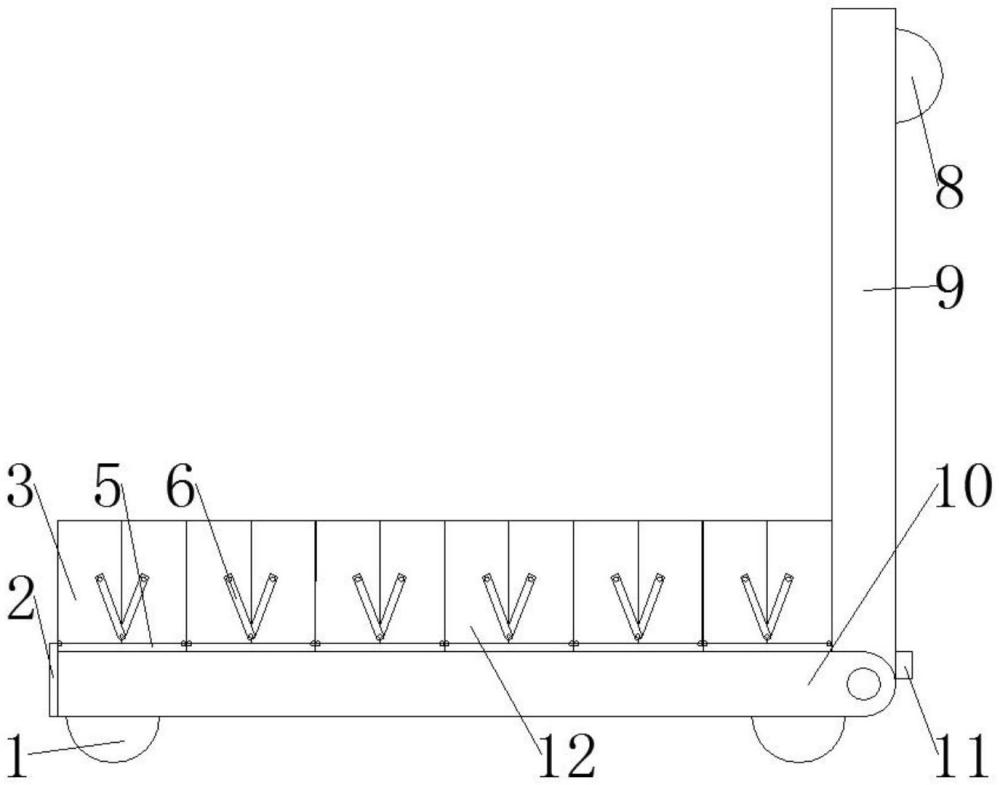

1.一種變壓器管套運輸存儲裝置，其特征在于，包括運料板車，所述運料板車包括折疊板，所述折疊板下端面安裝有若干個行走輪(1)，所述折疊板的上端面放置有若干個置料盒(12)，所述置料盒(12)能沿所述折疊板寬度方向移動；

2.根據權利要求1所述的一種變壓器管套運輸存儲裝置，其特征在于，所述二折拉桿(6)的兩端分別轉動安裝在兩所述開合框(3)上限制所述開合框(3)的開合。

3.根據權利要求1所述的一種變壓器管套運輸存儲裝置，其特征在于，所述載貨板(10)的一側轉動安裝有固定板(17)，所述固定板(17)上設有若干個卡扣(14)，所述開合框(3)和所述翻折板(9)上均設有與所述卡扣(14)一一對應的卡槽(13)，當所述翻折板(9)向上轉動90°時，所述固定板(17)上遠離所述載貨板(10)一端的卡扣(14)能與所述翻折板上的所述卡槽(13)配合。

4.根據權利要求3所述的一種變壓器管套運輸存儲裝置，其特征在于，所述固定板(17)遠離所述擋板(2)的一端轉動安裝有擋條(11)，所述翻折板(9)向上轉動90°后，所述擋條(11)能抵在所述翻折板(9)遠離所述置料盒(12)的一面上。

5.根據權利要求3所述的一種變壓器管套運輸存儲裝置，其特征在于，所述二折拉桿(6)位于所述置料盒(12)遠離所述固定板(17)的一端。

6.根據權利要求1所述的一種變壓器管套運輸存儲裝置，其特征在于，所述運料板車沿長度方向鋪設有的滑軌(16)，所述滑軌(16)在所述載貨板(10)和所述翻折板(9)連接處截斷，所述連接板(5)的下端面安裝有滑塊，所述滑塊可拆卸的安裝在所述滑軌(16)上。

7.根據權利要求1所述的一種變壓器管套運輸存儲裝置，其特征在于，所述存儲腔(4)的內壁上布設有減震層。

8.根據權利要求1所述的一種變壓器管套運輸存儲裝置，其特征在于，所述行走輪(1)位于所述載貨板(10)的下端面上，所述翻折板(9)上安裝有輔助輪(8)。

9.根據權利要求8所述的一種變壓器管套運輸存儲裝置，其特征在于，所述輔助輪(8)和所述行走輪(1)均為自鎖萬向輪。

10.根據權利要求6所述的一種變壓器管套運輸存儲裝置，其特征在于，所述折疊板上設有至少兩個與所述滑軌(16)平行的條形凹槽(15)，所述條形凹槽(15)遠離所述載貨板(10)的一端轉動安裝有能嵌入所述條形凹槽(15)內部的拉料把(7)。

技術總結
本技術公開了一種變壓器管套運輸存儲裝置，它屬于變壓器生產技術領域，包括運料板車，所述運料板車包括折疊板，所述折疊板下端面安裝有若干個行走輪，所述折疊板的上端面滑動安裝有若干個沿所述折疊板寬度方向放置的置料盒，所述置料盒包括連接板和兩個開合框，兩所述開合框分別鉸接在所述連接板的兩側，兩所述開合框之間連接有二折拉桿，兩所述開合框框緣相互接觸圍成了閉合的存儲腔，所述存儲腔內放置變壓器套管，所述折疊板包括載貨板和翻折板，所述載貨板與所述翻折板轉動連接，所述載貨板遠離所述翻折板的一端設有限制所述置料盒滑動的擋板，本技術能避免變壓器套管在運輸或存放時碰撞損壞。

技術研發人員：曹明波,石孝剛
受保護的技術使用者：山東七星高壓電氣有限公司
技術研發日：20240724
技術公布日：2025/4/28
