本技術涉及電動車，具體涉及一種多功能電動車中控儀表。

背景技術：

1、電動車是以電池為能量進行驅動行駛的車輛，因其節能環保的優點深受人們的喜愛，電動車以及走進千家萬戶，銷售市場巨大?，F有的電動車上幾乎都會安裝一個中控儀表，用于顯示電動車行駛狀態，包括電量、速度等行駛信息?，F有的電動車中控儀表只有顯示的功能，功能比較單一，很難滿足一些特殊場景的使用需求；例如：無法給手機進行充電，不具備音箱的功能等。可見，現有的電動車中控儀表有待改進。

技術實現思路

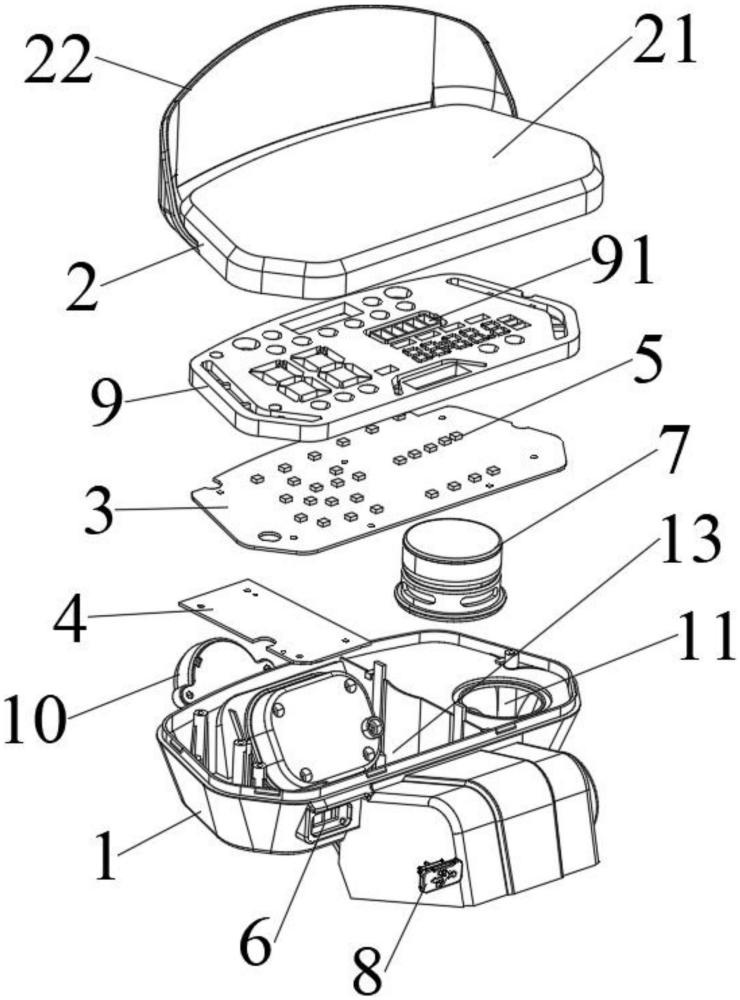

1、為了解決上述現有技術中存在的部分或全部問題，本實用新型提供一種多功能電動車中控儀表，包括底座和上蓋，所述底座與電動車的車架連接，所述上蓋與所述底座密封連接，所述底座內設有主控板和副控板，所述副控板與所述主控板電性連接，所述主控板與電動車的電源相連，所述主控板上設有多個指示燈，所述上蓋上設有透光顯示部，所述指示燈發出的光能夠照射到所述透光顯示部；所述副控板上設有充電模塊和藍牙模塊，所述底座的側壁上設有充電接頭，所述充電接頭與所述副控板相連，所述底座內設有喇叭，所述喇叭與所述副控板電性連接。

2、作為本實用新型的進一步改進，所述底座上與所述充電接頭的相對應位置處設有密封塞，所述密封塞與所述充電接頭可拆卸密封連接。

3、作為本實用新型的進一步改進，所述底座內設有第一腔體，所述喇叭限位在所述第一腔體內，所述底座的側壁上與所述喇叭的相對應位置處設有出音孔。

4、作為本實用新型的進一步改進，所述底座內設有導光件，所述導光件設置在所述主控板與所述上蓋之間，所述導光件上與所述指示燈的相對應位置處分別設有導光孔，所述指示燈發出的光能夠穿過對應的所述導光孔。

5、作為本實用新型的進一步改進，所述底座的前端設有照明燈，所述照明燈與所述主控板電性連接。

6、作為本實用新型的進一步改進，所述照明燈凸出所述底座的端面。

7、作為本實用新型的進一步改進，所述上蓋的前端設有擋風塊，所述擋風塊凸出所述上蓋的上端面。

8、作為本實用新型的進一步改進，所述擋風塊與所述上蓋一體成型。

9、作為本實用新型的進一步改進，所述底座內設有第二腔體，所述底座的下端面上設有過線孔，所述過線孔與第二腔體連通。

10、作為本實用新型的進一步改進，所述底座的側壁上設有用于安裝啟動鎖的孔位。

11、與現有技術相比，本實用新型的有益效果是：

12、本實用新型通過在底座上設有充電接頭和喇叭，并通過副控板上的充電模塊和藍牙模塊，從而使其能夠給手機進行充電；并具有藍牙連接功能，使得喇叭可充當藍牙音箱使用，也能夠用于播放一些提示聲音等，提升了電動車中控儀表的功能性，能夠滿足一些特殊使用場景或人群使用。具體地，使用充電接頭能夠外接充電線連接手機，進而通過電動車的電池給手機進行充電；通過副控板上的藍牙模塊能夠實現與手機相連，從而通過喇叭能夠播放手機音樂；同時喇叭也可用于播放一些提示音等。

技術特征：

1.一種多功能電動車中控儀表，其特征在于：包括底座和上蓋，所述底座與電動車的車架連接，所述上蓋與所述底座密封連接，所述底座內設有主控板和副控板，所述副控板與所述主控板電性連接，所述主控板與電動車的電源相連，所述主控板上設有多個指示燈，所述上蓋上設有透光顯示部，所述指示燈發出的光能夠照射到所述透光顯示部；

2.根據權利要求1所述的多功能電動車中控儀表，其特征在于：所述底座上與所述充電接頭的相對應位置處設有密封塞，所述密封塞與所述充電接頭可拆卸密封連接。

3.根據權利要求1所述的多功能電動車中控儀表，其特征在于：所述底座內設有第一腔體，所述喇叭限位在所述第一腔體內，所述底座的側壁上與所述喇叭的相對應位置處設有出音孔。

4.根據權利要求1所述的多功能電動車中控儀表，其特征在于：所述底座內設有導光件，所述導光件設置在所述主控板與所述上蓋之間，所述導光件上與所述指示燈的相對應位置處分別設有導光孔，所述指示燈發出的光能夠穿過對應的所述導光孔。

5.根據權利要求1所述的多功能電動車中控儀表，其特征在于：所述底座的前端設有照明燈，所述照明燈與所述主控板電性連接。

6.根據權利要求5所述的多功能電動車中控儀表，其特征在于：所述照明燈凸出所述底座的端面。

7.根據權利要求1-6中任一項所述的多功能電動車中控儀表，其特征在于：所述上蓋的前端設有擋風塊，所述擋風塊凸出所述上蓋的上端面。

8.根據權利要求7所述的多功能電動車中控儀表，其特征在于：所述擋風塊與所述上蓋一體成型。

9.根據權利要求7所述的多功能電動車中控儀表，其特征在于：所述底座內設有第二腔體，所述底座的下端面上設有過線孔，所述過線孔與第二腔體連通。

10.根據權利要求7所述的多功能電動車中控儀表，其特征在于：所述底座的側壁上設有用于安裝啟動鎖的孔位。

技術總結
本技術公開了一種多功能電動車中控儀表，包括底座和上蓋，所述底座與電動車的車架連接，所述上蓋與所述底座密封連接，所述底座內設有主控板和副控板，所述副控板與所述主控板電性連接，所述主控板與電動車的電源相連，所述主控板上設有多個指示燈，所述上蓋上設有透光顯示部，所述指示燈發出的光能夠照射到所述透光顯示部；所述副控板上設有充電模塊和藍牙模塊，所述底座的側壁上設有充電接頭，所述充電接頭與所述副控板相連，所述底座內設有喇叭，所述喇叭與所述副控板電性連接。本技術能夠給手機進行充電，并具有藍牙音箱的功能，能夠滿足一些特殊使用場景或人群使用。

技術研發人員：何志長,廖根潮
受保護的技術使用者：深圳市酷外智聯科技有限公司
技術研發日：20240627
技術公布日：2025/4/28
