本技術涉及一種轉運設備，具體為一種建筑工地用建筑材料轉運設備，屬于建筑材料轉運。

背景技術：

1、建筑工地用建筑材料轉運設備，是一種將建筑工地上的材料，如砂土、混凝土、板材等，從一個地方轉移至另一個位置的轉運設備，通過建筑材料轉運裝置，可有效提高建筑的工作效率，以滿足施工需求。

2、現公開號為cn220639893u一種建筑工地用建筑材料轉運設備，包括底座、固定塊和車斗，所述底座的上端表面開設有第一轉運槽，所述底座上端表面的兩側開設有安裝槽，所述安裝槽的內部設置有液壓缸，所述固定塊位于底座的后側表面，所述車斗的下端表面開設有第二轉運槽。

3、在上述方案中，雖存在諸多益處，但也存在以下缺陷：1、在設備使用過程中，無法根據人員的身高來對推拉桿的高度進行對應的調節適配，當不同身高的人員在使用設備時，會出現推拉桿的高度過高或者過低導致使用起來不方便，影響設備的使用舒適度，降低了設備的實用性。

技術實現思路

1、(一)解決的技術問題

2、本實用新型的目的就在于為了解決上述問題而提供一種建筑工地用建筑材料轉運設備，以解決現有技術中當不同身高的人員在使用設備時，會出現推拉桿的高度過高或者過低導致使用起來不方便，影響設備的使用舒適度，降低了設備的實用性的問題。

3、(二)技術方案

4、本實用新型通過以下技術方案予以實現：一種建筑工地用建筑材料轉運設備，包括主架體，所述主架體的底部轉動安裝有四個萬向輪，所述主架體的頂部固定安裝有升降組件，所述主架體的一側設置有調節結構，所述調節結構包括有固定架，所述固定架固定安裝在主架體的一側，所述固定架的頂部固定安裝有兩個導向桿，兩個所述導向桿的外側滑動安裝有移動架，所述移動架的頂部固定安裝有推拉桿，所述固定架和移動架的內側均滑動安裝有兩個滑塊，四個所述滑塊兩兩之間均轉動安裝有第一連接板，兩個所述第一連接板之間轉動安裝有連接軸，設置的導向桿可以對移動架進行限位，防止移動架偏移，保證了結構的穩定性。

5、優選地，所述固定架的一側轉動安裝有齒輪，所述齒輪的外側嚙合連接有兩個齒條，其中兩個所述滑塊的一側均固定安裝有固定塊，兩個所述固定塊分別與兩個齒條固定連接。

6、優選地，所述固定架的一側固定安裝有u形架，兩個所述齒條均設置于u形架的內側并與u形架滑動接觸，齒條設置于u形架內側可以讓u形架對齒條產生限位的效果，防止出現齒條在移動時與齒輪嚙合脫離的情況。

7、優選地，所述齒輪的一端貫穿u形架固定安裝有蝸輪，所述u形架的一側固定安裝有兩個一號固定座，兩個所述一號固定座之間轉動安裝有蝸桿，所述蝸輪和蝸桿嚙合連接，所述蝸桿的一端貫穿其中一個一號固定座固定安裝有轉把。

8、優選地，所述升降組件的頂部設置有倒料結構，所述倒料結構包括有兩個第二連接板，兩個所述第二連接板分別固定安裝在所述升降組件的頂部靠近兩側的位置，兩個所述第二連接板之間固定安裝有限位板，兩個所述第二連接板之間轉動安裝有第一轉軸，所述第一轉軸的外側固定安裝有轉板，所述轉板的頂部固定安裝有車斗，設置的限位板一方面可以在升降組件的效果下對放置于主架體頂部的板材件起到下壓固定的效果，另一方面可以對車斗的位置進行限位，確保車斗回歸原位時不會出現傾斜撒料的情況。

9、優選地，所述車斗的頂部兩側均固定安裝有l形板，兩個所述第二連接板的頂部均固定安裝有電動伸縮桿，所述電動伸縮桿的一端固定安裝有放置板。

10、優選地，兩個所述l形板和兩個放置板的一側均固定安裝有兩個二號固定座，兩個所述二號固定座之間轉動安裝有第二轉軸，兩個所述第二轉軸之間固定安裝有第三連接板。

11、本實用新型提供了一種建筑工地用建筑材料轉運設備，其具備的有益效果如下：

12、1、該建筑工地用建筑材料轉運設備，通過轉動轉把帶動蝸桿轉動，使蝸輪嚙合轉動，帶動齒輪轉動，使兩個齒條朝相對方向移動，再通過兩個固定塊帶動其中兩個滑塊進行相對移動，兩個第一連接板之間的角度會發生改變來帶動移動架進行相應的升降移動，從而帶動推拉桿的高度進行調節，來適配不同身高的人員使用，讓設備使用起來更為舒適，提高了設備的實用性。

13、2、該建筑工地用建筑材料轉運設備，通過兩個電動伸縮桿帶動兩個放置板移動，從而通過第三連接板來對車斗頂部的l形板施加一個上升力，此時，車斗會做以第一轉軸為圓心的圓周運動，從而將車斗內部放入的水泥沙料倒出，無需人工將車斗內部的材料鏟出，讓設備使用起來更加便捷，提高了設備的使用效果。

技術特征：

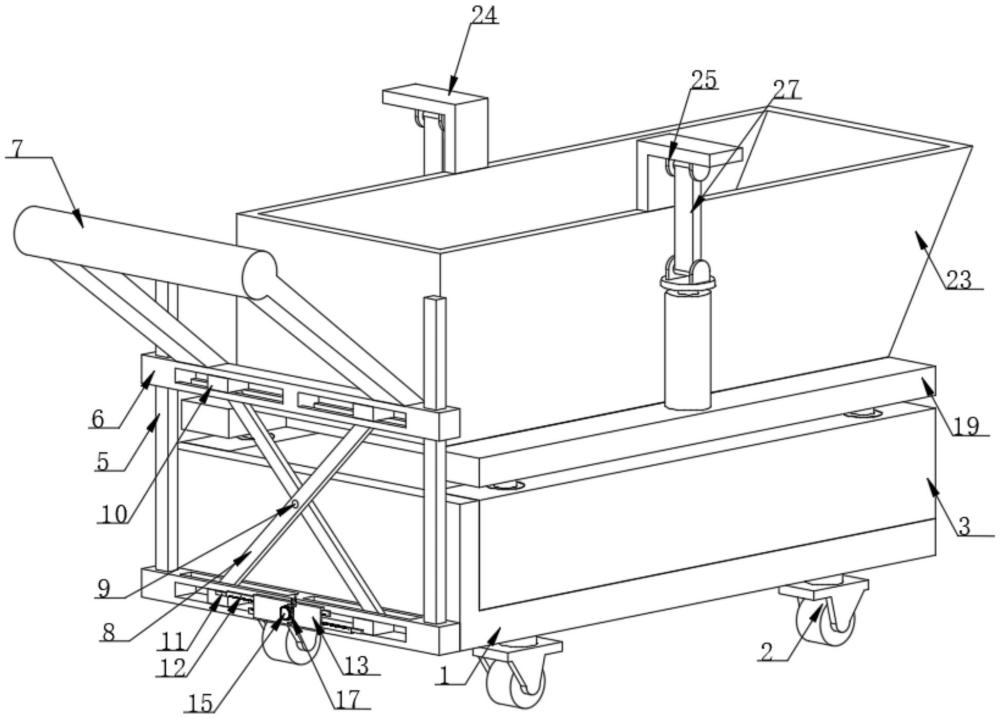

1.一種建筑工地用建筑材料轉運設備，包括主架體(1)，其特征在于：所述主架體(1)的底部轉動安裝有四個萬向輪(2)，所述主架體(1)的頂部固定安裝有升降組件(3)，所述主架體(1)的一側設置有調節結構，所述調節結構包括有固定架(4)，所述固定架(4)固定安裝在主架體(1)的一側，所述固定架(4)的頂部固定安裝有兩個導向桿(5)，兩個所述導向桿(5)的外側滑動安裝有移動架(6)，所述移動架(6)的頂部固定安裝有推拉桿(7)，所述固定架(4)和移動架(6)的內側均滑動安裝有兩個滑塊(10)，四個所述滑塊(10)兩兩之間均轉動安裝有第一連接板(8)，兩個所述第一連接板(8)之間轉動安裝有連接軸(9)。

2.根據權利要求1所述的一種建筑工地用建筑材料轉運設備，其特征在于：所述固定架(4)的一側轉動安裝有齒輪(14)，所述齒輪(14)的外側嚙合連接有兩個齒條(12)，其中兩個所述滑塊(10)的一側均固定安裝有固定塊(11)，兩個所述固定塊(11)分別與兩個齒條(12)固定連接。

3.根據權利要求2所述的一種建筑工地用建筑材料轉運設備，其特征在于：所述固定架(4)的一側固定安裝有u形架(13)，兩個所述齒條(12)均設置于u形架(13)的內側并與u形架(13)滑動接觸。

4.根據權利要求3所述的一種建筑工地用建筑材料轉運設備，其特征在于：所述齒輪(14)的一端貫穿u形架(13)固定安裝有蝸輪(15)，所述u形架(13)的一側固定安裝有兩個一號固定座(16)，兩個所述一號固定座(16)之間轉動安裝有蝸桿(17)，所述蝸輪(15)和蝸桿(17)嚙合連接，所述蝸桿(17)的一端貫穿其中一個一號固定座(16)固定安裝有轉把(18)。

5.根據權利要求1所述的一種建筑工地用建筑材料轉運設備，其特征在于：所述升降組件(3)的頂部設置有倒料結構，所述倒料結構包括有兩個第二連接板(19)，兩個所述第二連接板(19)分別固定安裝在所述升降組件(3)的頂部靠近兩側的位置，兩個所述第二連接板(19)之間固定安裝有限位板(20)，兩個所述第二連接板(19)之間轉動安裝有第一轉軸(21)，所述第一轉軸(21)的外側固定安裝有轉板(22)，所述轉板(22)的頂部固定安裝有車斗(23)。

6.根據權利要求5所述的一種建筑工地用建筑材料轉運設備，其特征在于：所述車斗(23)的頂部兩側均固定安裝有l形板(24)，兩個所述第二連接板(19)的頂部均固定安裝有電動伸縮桿(28)，所述電動伸縮桿(28)的一端固定安裝有放置板(29)。

7.根據權利要求6所述的一種建筑工地用建筑材料轉運設備，其特征在于：兩個所述l形板(24)和兩個放置板(29)的一側均固定安裝有兩個二號固定座(25)，兩個所述二號固定座(25)之間轉動安裝有第二轉軸(26)，兩個所述第二轉軸(26)之間固定安裝有第三連接板(27)。

技術總結
本技術提供一種建筑工地用建筑材料轉運設備，涉及建筑材料轉運技術領域。該建筑工地用建筑材料轉運設備，包括主架體，所述主架體的底部轉動安裝有四個萬向輪，所述主架體的頂部固定安裝有升降組件，所述主架體的一側設置有調節結構，所述調節結構包括有固定架。該建筑工地用建筑材料轉運設備，通過轉動轉把帶動蝸桿轉動，使蝸輪嚙合轉動，帶動齒輪轉動，使兩個齒條朝相對方向移動，再通過兩個固定塊帶動其中兩個滑塊進行相對移動，兩個第一連接板之間的角度會發生改變來帶動移動架進行相應的升降移動，從而帶動推拉桿的高度進行調節，來適配不同身高的人員使用，讓設備使用起來更為舒適，提高了設備的實用性。

技術研發人員：張秋陽,王鵬,張麗娜
受保護的技術使用者：寧夏大農谷實業有限公司
技術研發日：20240708
技術公布日：2025/4/28
