本技術屬于體育器材，尤其涉及一種體育器材用多功能推車。

背景技術：

1、體育器材是指在進行體育教育、競技運動和身體鍛煉的過程中所使用到的所有物品的統稱，通常包括用籃球、足球、排球和鉛球等，體育器材推車是一種專門設計用來搬運體育器材的工具，這些推車可能配備有多種功綜上所述，現有技術存在的問題是：體育器材推車具有輕便、耐用和易于操作的特點，使用時將器材放置于推車的內腔即可，然后可根據需要將推車移動至適當?shù)奈恢茫w育器材的種類較多，若不進行分類易使器材之間相互碰撞產生損壞，體育器材還需要即時消毒，防止細菌傳播，且器材堆積于推車內腔，拿取時需要多次彎腰翻找，這種拿取方式不夠便捷，但是現有體育器材使用的推車沒有對體育器材進行分類收納、便捷消毒和便捷拿取的構件，所以特提出一種體育器材用多功能推車解決以上問題。

技術實現思路

1、針對現有技術存在的問題，本實用新型提供了一種體育器材用多功能推車，具備使體育器材使用的推車對體育器材進行分類收納、便捷消毒和便捷拿取的優點，解決了現有體育器材推車具有輕便、耐用和易于操作的特點，使用時將器材放置于推車的內腔即可，然后可根據需要將推車移動至適當?shù)奈恢茫w育器材的種類較多，若不進行分類易使器材之間相互碰撞產生損壞，體育器材還需要即時消毒，防止細菌傳播，且器材堆積于推車內腔，拿取時需要多次彎腰翻找，這種拿取方式不夠便捷，但是現有體育器材使用的推車沒有對體育器材進行分類收納、便捷消毒和便捷拿取的構件的問題。

2、本實用新型是這樣實現的，一種體育器材用多功能推車，包括體育器材推車和三個隔板，所述隔板設置于體育器材推車的內腔，所述隔板的前側固定連接有調節殼，所述調節殼的前側穿過體育器材推車并延伸至體育器材推車內腔的外側，所述體育器材推車的頂部設置有消毒噴管，所述消毒噴管的頂部設置有消毒箱，所述消毒箱的內腔設置有水泵，所述水泵的輸出端與消毒噴管的內腔固定連通，所述體育器材推車的底部設置有旋轉電機，所述調節殼的內腔設置有調節裝置。

3、作為本實用新型優選的，所述調節裝置包括調節卡塊，所述調節卡塊的前側和后側均貫穿調節殼并延伸至調節殼內腔的外側，所述調節卡塊的表面開設有兩個移動孔，所述調節殼的內腔固定連接有兩個與移動孔配合使用的移動桿，所述移動桿的表面與移動孔的內腔活動連接，所述調節卡塊的前側固定連接有彈簧，所述彈簧的前側與調節殼的內腔固定連接，通過設置調節裝置，當隔板需要根據器材的種類和數量調節位置時，調節裝置對隔板的位置具有調節作用。

4、作為本實用新型優選的，所述體育器材推車的前側開設有若干個與調節卡塊配合使用的調節槽，所述調節卡塊的表面與調節槽的內腔接觸，所述調節槽的數量為若干個，并均勻分布于體育器材推車的前側，通過設置調節槽，當調節殼移動至合適位置時松開調節卡塊，彈簧恢復形狀產生的恢復力將會帶動調節卡塊卡進調節槽的內腔中，調節卡塊和調節槽的配合使用對調節殼的位置具有限制作用。

5、作為本實用新型優選的，所述隔板的后側固定連接有移動卡塊，所述體育器材推車的內腔開設有與移動卡塊配合使用的移動槽，所述移動卡塊的表面與移動槽的內腔活動連接，通過設置移動卡塊和移動槽，當隔板移動時將會帶動移動卡塊沿著移動槽的內腔移動，移動卡塊和移動槽的配合使用對隔板的移動位置具有限制作用。

6、作為本實用新型優選的，所述消毒噴管的底部固定連接有滑動卡塊，所述體育器材推車的左側固定連接有與移動卡塊配合使用的移動框，所述移動卡塊的表面與移動框的內腔活動連接，通過設置滑動卡塊和移動框，當消毒噴管移動時將會帶動滑動卡塊沿著移動框的內腔移動，滑動卡塊和移動框的配合使用度消毒噴管可以在體育器材推車的頂部左右移動。

7、作為本實用新型優選的，所述體育器材推車的內腔設置有升降框，所述升降框的內腔與隔板的表面接觸，通過設置升降框，當升降框向上移動時可以帶動體育器材向上移動，當體育器材移動至體育器材推車內腔的頂部時可便捷取出。

8、作為本實用新型優選的，所述旋轉電機的輸出端固定連接有螺桿，所述升降框的頂部開設有與螺桿配合使用的螺紋槽，所述螺桿的表面與螺紋槽的內腔嚙合連接，所述螺桿的頂部貫穿體育器材推車并延伸至體育器材推車的內腔，通過設置螺桿和螺紋槽，啟動旋轉電機，帶動螺桿沿著螺紋槽的內腔旋轉，螺桿和螺紋槽的配合使用可以帶動升降框上下移動。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過設置調節裝置、調節卡塊、移動孔、彈簧和移動桿的配合使用，解決了現有體育器材推車具有輕便、耐用和易于操作的特點，使用時將器材放置于推車的內腔即可，然后可根據需要將推車移動至適當?shù)奈恢茫w育器材的種類較多，若不進行分類易使器材之間相互碰撞產生損壞，體育器材還需要即時消毒，防止細菌傳播，且器材堆積于推車內腔，拿取時需要多次彎腰翻找，這種拿取方式不夠便捷，但是現有體育器材使用的推車沒有對體育器材進行分類收納、便捷消毒和便捷拿取的構件的問題。

11、2、本實用新型通過設置調節裝置，調節卡塊移動時將會帶動移動孔沿著移動桿的表面移動，當調節卡塊移動時產生的力使彈簧發生彈性形變，彈簧恢復形狀產生的恢復力將會帶動調節卡塊卡進調節槽的內腔中，調節裝置對隔板的位置具有調節作用。

技術特征：

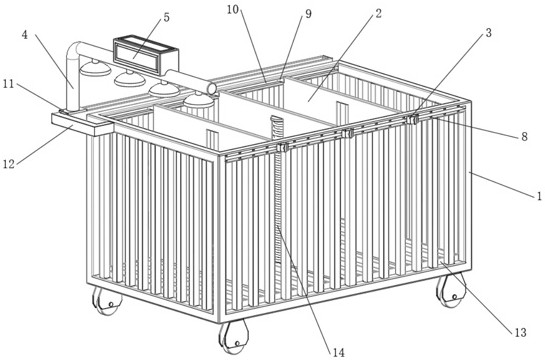

1.一種體育器材用多功能推車，包括體育器材推車（1）和三個隔板（2），其特征在于：所述隔板（2）設置于體育器材推車（1）的內腔，所述隔板（2）的前側固定連接有調節殼（3），所述調節殼（3）的前側穿過體育器材推車（1）并延伸至體育器材推車（1）內腔的外側，所述體育器材推車（1）的頂部設置有消毒噴管（4），所述消毒噴管（4）的頂部設置有消毒箱（5），所述消毒箱（5）的內腔設置有水泵，所述水泵的輸出端與消毒噴管（4）的內腔固定連通，所述體育器材推車（1）的底部設置有旋轉電機（6），所述調節殼（3）的內腔設置有調節裝置（7）。

2.如權利要求1所述的一種體育器材用多功能推車，其特征在于：所述調節裝置（7）包括調節卡塊（701），所述調節卡塊（701）的前側和后側均貫穿調節殼（3）并延伸至調節殼（3）內腔的外側，所述調節卡塊（701）的表面開設有兩個移動孔（702），所述調節殼（3）的內腔固定連接有兩個與移動孔（702）配合使用的移動桿（703），所述移動桿（703）的表面與移動孔（702）的內腔活動連接，所述調節卡塊（701）的前側固定連接有彈簧（704），所述彈簧（704）的前側與調節殼（3）的內腔固定連接。

3.如權利要求2所述的一種體育器材用多功能推車，其特征在于：所述體育器材推車（1）的前側開設有若干個與調節卡塊（701）配合使用的調節槽（8），所述調節卡塊（701）的表面與調節槽（8）的內腔接觸，所述調節槽（8）的數量為若干個，并均勻分布于體育器材推車（1）的前側。

4.如權利要求1所述的一種體育器材用多功能推車，其特征在于：所述隔板（2）的后側固定連接有移動卡塊（9），所述體育器材推車（1）的內腔開設有與移動卡塊（9）配合使用的移動槽（10），所述移動卡塊（9）的表面與移動槽（10）的內腔活動連接。

5.如權利要求1所述的一種體育器材用多功能推車，其特征在于：所述消毒噴管（4）的底部固定連接有滑動卡塊（11），所述體育器材推車（1）的左側固定連接有與移動卡塊（9）配合使用的移動框（12），所述移動卡塊（9）的表面與移動框（12）的內腔活動連接。

6.如權利要求1所述的一種體育器材用多功能推車，其特征在于：所述體育器材推車（1）的內腔設置有升降框（13），所述升降框（13）的內腔與隔板（2）的表面接觸。

7.如權利要求6所述的一種體育器材用多功能推車，其特征在于：所述旋轉電機（6）的輸出端固定連接有螺桿（14），所述升降框（13）的頂部開設有與螺桿（14）配合使用的螺紋槽（15），所述螺桿（14）的表面與螺紋槽（15）的內腔嚙合連接，所述螺桿（14）的頂部貫穿體育器材推車（1）并延伸至體育器材推車（1）的內腔。

技術總結
本技術公開了一種體育器材用多功能推車，包括體育器材推車和三個隔板，所述隔板設置于體育器材推車的內腔，所述隔板的前側固定連接有調節殼。通過設置調節裝置、調節卡塊、移動孔和彈簧移動桿、的配合使用，解決了現有體育器材推車具有輕便、耐用和易于操作的特點，使用時將器材放置于推車的內腔即可，然后可根據需要將推車移動至適當?shù)奈恢茫w育器材的種類較多，若不進行分類易使器材之間相互碰撞產生損壞，體育器材還需要即時消毒，防止細菌傳播，且器材堆積于推車內腔，拿取時需要多次彎腰翻找，這種拿取方式不夠便捷，但是現有體育器材使用的推車沒有對體育器材進行分類收納、便捷消毒和便捷拿取的構件的問題。
