本技術涉及轉運裝置領域，具體是涉及一種防側翻的灌裝純凈水生產用轉運裝置。

背景技術：

1、灌裝水是指采用自來水或抽取地下水，經過現代工業技術(反滲透、電滲析、蒸餾、樹脂軟化等)處理而成的純凈水或礦泉水，由灌裝生產線灌裝至pc桶得到的產品。市場上最常見的灌裝水類型有純凈水、天然山泉水、礦泉水、雪融水等類型，在被訪問的消費者中，41％的家庭最常飲用的灌裝水是純凈水，這一比例略比同期上升1個百分點；35％的家庭最常飲用山泉水和礦泉水。在問及家庭最希望飲用的灌裝水類型時，38％的消費者認為天然山泉水因含有豐富均衡的、保持身心自然狀態的有益礦物質成分，溶解及滲透力強，極易被人體吸收，尤其適合老人、孕婦、兒童飲用，促進新陳代謝，天然潤化，頤養身心，是一種特別適于長期飲用的健康的飲用水而備受推崇。灌裝水桶就是指純凈水桶，灌裝水桶主要包括“pet飲水桶，pc桶，雜桶”三種。

2、在現有的灌裝純凈水生產用轉運裝置中，灌裝水桶在生產運輸過程中，存在運輸不便，且運輸過程中存在易顛倒側翻的風險，因此，亟需設計一種防側翻的灌裝純凈水生產用轉運裝置解決上述問題。

技術實現思路

1、為解決上述技術問題，提供一種防側翻的灌裝純凈水生產用轉運裝置，本技術方案解決了上述背景技術中提出的灌裝水桶在生產運輸過程中，存在運輸不便，且運輸過程中存在易顛倒側翻的風險問題。

2、為達到以上目的，本實用新型采用的技術方案為：

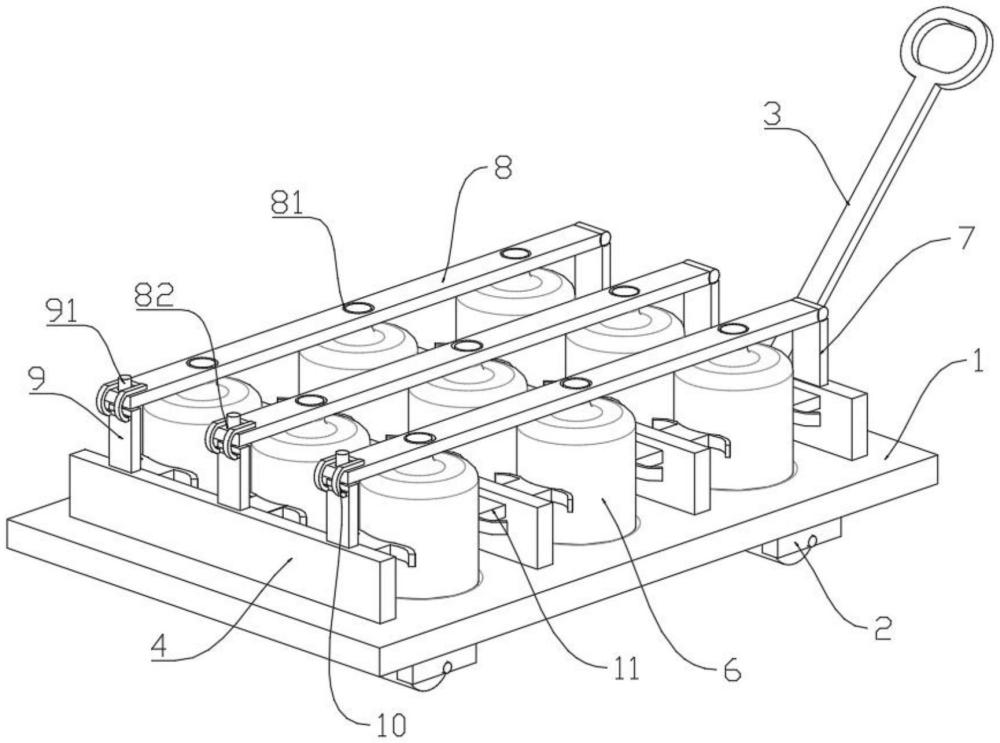

3、一種防側翻的灌裝純凈水生產用轉運裝置，包括：

4、底座，所述底座的底部四角均設置有移動輪，所述底座的右端轉動安裝有拖動桿；

5、限位板，所述限位板的數量為四個，四個所述限位板均勻等距安裝在底座的頂部，所述限位板的上端內部均勻開設有三個活動槽；

6、置物槽，設置在所述底座的頂部，且所述置物槽設置在兩個限位板之間，所述置物槽的內部放置有灌裝水桶；

7、固定塊，固定安裝在右側第一個所述限位板的頂部；

8、固定板，所述固定板的右端與固定塊的頂端相鉸接，所述固定板的頂部均勻等距開設有若干個固定孔，所述固定板的左端開設有限位孔；

9、支撐板，固定安裝在左側第一個所述限位板的頂部，所述支撐板的頂部固定安裝有限位柱，所述支撐板的左側上端轉動安裝有卡扣件。

10、進一步的，所述限位柱的尺寸與限位孔的尺寸相適配，所述卡扣件的尺寸與限位柱的尺寸相適配。

11、進一步的，所述置物槽的尺寸與灌裝水桶的下端尺寸相適配，所述灌裝水桶的上端延伸至固定孔的內部，所述固定孔的尺寸與灌裝水桶的上端相適配。

12、進一步的，所述置物槽的數量為三組，每組所述置物槽的數量為三個，九個所述置物槽分為三組分別設置在兩個限位板之間。

13、進一步的，所述活動槽的內部設置一對壓縮彈簧，所述壓縮彈簧的一端與活動槽的內壁固定連接，所述壓縮彈簧的另一端與夾塊的內側一端固定連接，所述夾塊的外側一端與灌裝水桶的表面相抵接。

14、進一步的，所述夾塊的外側一端的兩側對稱設置有弧形導向板。

15、進一步的，所述拖動桿的下端設置有卡接板，所述卡接板的底部與底座的頂部相抵接。

16、作為本實用新型的優選技術方案，與現有技術相比，本實用新型提供了一種防側翻的灌裝純凈水生產用轉運裝置，具備以下有益效果：

17、在本實用新型中，通過放置槽，將灌裝水桶的下端進行固定，夾塊的一端與壓縮彈簧的一端連接，壓縮彈簧的另一端與限位板固定連接，通過壓縮彈簧的反作用力將夾塊與灌裝水桶相抵接，實現灌裝水桶的側面固定；通過固定板將灌裝水桶的上端套進固定孔的內部，并通過卡扣件將固定板與支撐板連接，進而對灌裝水桶進行進一步的加固；夾塊的外側一端設置有弧形導向板，便于灌裝水桶的放置。

技術特征：

1.一種防側翻的灌裝純凈水生產用轉運裝置，其特征在于，包括：

2.根據權利要求1所述的一種防側翻的灌裝純凈水生產用轉運裝置，其特征在于：所述限位柱(91)的尺寸與限位孔(82)的尺寸相適配，所述卡扣件(10)的尺寸與限位柱(91)的尺寸相適配。

3.根據權利要求1所述的一種防側翻的灌裝純凈水生產用轉運裝置，其特征在于：所述置物槽(5)的尺寸與灌裝水桶(6)的下端尺寸相適配，所述灌裝水桶(6)的上端延伸至固定孔(81)的內部，所述固定孔(81)的尺寸與灌裝水桶(6)的上端相適配。

4.根據權利要求1所述的一種防側翻的灌裝純凈水生產用轉運裝置，其特征在于：所述置物槽(5)的數量為三組，每組所述置物槽(5)的數量為三個，九個所述置物槽(5)分為三組分別設置在兩個限位板(4)之間。

5.根據權利要求1所述的一種防側翻的灌裝純凈水生產用轉運裝置，其特征在于：所述活動槽(41)的內部設置一對壓縮彈簧(42)，所述壓縮彈簧(42)的一端與活動槽(41)的內壁固定連接，所述壓縮彈簧(42)的另一端與夾塊(11)的內側一端固定連接，所述夾塊(11)的外側一端與灌裝水桶(6)的表面相抵接。

6.根據權利要求5所述的一種防側翻的灌裝純凈水生產用轉運裝置，其特征在于：所述夾塊(11)的外側一端的兩側對稱設置有弧形導向板。

7.根據權利要求1所述的一種防側翻的灌裝純凈水生產用轉運裝置，其特征在于：所述拖動桿(3)的下端設置有卡接板(31)，所述卡接板(31)的底部與底座(1)的頂部相抵接。

技術總結
本技術公開了一種防側翻的灌裝純凈水生產用轉運裝置，涉及轉運裝置領域，包括底座，所述底座的底部四角均設置有移動輪，所述底座的右端設有拖動桿；四個所述限位板設在底座的頂部，所述限位板的上端內部均勻設有三個活動槽；置物槽設在所述底座的頂部，且所述置物槽設在兩個限位板之間；固定塊設在右側第一個所述限位板的頂部；所述固定板的右端與固定塊的頂端相鉸接，所述固定板的頂部設有若干個固定孔，所述固定板的左端開設有限位孔；支撐板固定安裝在左側第一個所述限位板的頂部，所述支撐板的頂部固定安裝有限位柱，所述支撐板的左側上端轉動安裝有卡扣件，本方案提高了灌裝水桶的穩定性，大大降低了側翻的風險。

技術研發人員：周長彬,谷康,孔瀟
受保護的技術使用者：山東樂善生態農業發展有限公司
技術研發日：20240723
技術公布日：2025/4/28
