本技術涉及船舶工程裝備，具體為無積水船用踏步。

背景技術：

1、船舶長期在海中航行，會經常遇到風浪較大的情況，在這種情況下會存在甲板上浪的情況，導致甲板上存有較多的積水，而艙室或機艙進出口的積水會集聚在船用踏步上，當積水集聚一定程度時，會與鞋底接觸，這時船員再進入室內時會將甲板上的水帶進艙室或機艙內，由于海水有較高的腐蝕性，一旦海水進入機艙內部會對機械設備產生腐蝕，同時也會對船舶的內部造成污染等影響。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供一種結構簡單、成本低、使用性強的可排水的無積水船用踏步。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：無積水船用踏步，包括踏步板，所述踏步板為頂部敞開的盒狀結構，且所述踏步板內設有墊板，所述踏步板下設有固定板，所述踏步板通過固定板連接在船體圍壁內側，所述墊板上設有格柵板，所述格柵板通過墊板與踏步板底部留有間隙，所述格柵板的頂面與踏步板齊平，所述踏步板內靠近邊緣的位置設有集流槽，所述集流槽的最低點設有排水管，所述排水管內帶有排水閥，且所述排水管貫穿船體圍壁伸到外界。

5、優選地，所述踏步板內設有清理部件，所述清理部件位于踏步板和格柵板的間隙內，所述清理部件用于在不取出格柵板的情況下清理踏步板；

6、所述清理部件包括滑桿、滑板和拉桿，所述滑桿設在踏步板內，所述滑板與滑桿滑動連接，且所述拉桿位于滑板遠離排水管的一側，所述滑板下設有刮板，所述刮板與踏步板的底部貼合。

7、優選地，所述滑桿的側面設有彈簧，所述彈簧的一端連接在踏步板的內側，所述彈簧的另一端連接在滑板遠離拉桿的一側，所述彈簧對滑板施加朝向排水管方向移動的拉力。

8、優選地，所述滑板對應排水管的一側設有合頁，所述合頁與刮板連接，所述刮板通過合頁與滑板轉動連接，且所述刮板的旋轉方向僅朝向排水管。

9、優選地，所述踏步板的兩側開設有出風口，所述踏步板下對應出風口的位置設有干燥部件，所述干燥部件用于通過出風口向踏步板內吹風；

10、所述干燥部件包括輸風管、扇葉和電機，所述輸風管的兩端與出風口連接，且所述出風口位于中心的下部開設有進風口，所述電機設在進風口的位置，且所述扇葉連接在電機的輸出端。

11、優選地，所述輸風管內遠離電機的位置設有加熱板，所述加熱板用于加熱從輸風管內流出的氣體。

12、優選地，所述踏步板內設有若干分流板，所述分流板用于將出風口流出的空氣分散，且所述分流板錯位設置。

13、優選地，所述踏步板遠離排水管的外側設有注水孔，所述踏步板內靠近注水孔的位置設有分流槽，所述分流槽與注水孔連通。

14、(三)有益效果

15、與現有技術相比，本實用新型提供了無積水船用踏步，具備以下有益效果：

16、1、通過設置墊板和格柵板，墊板將格柵板支撐，使得格柵板與踏步板之間保持間隙，當人員進入船艙時腳踩在格柵板上，鞋底的積水以及上浪產生的水，會通過格柵板內的孔洞流入踏步板內，并通過踏步板和格柵板之間的間隙流入集流槽內，然后通過集流槽流入排水管內，然后通過排水管排出到船體圍壁外，解決了傳統踏步板會無法清除帶入艙內積水的問題，同時又可以將清除的積水快速排出到外界，并且實現這一目的的結構簡單、加工成本低，同時耐用性強。

17、2、通過設置拉桿和滑板，當踏步板長時間使用后，在踏步板和格柵板之間會儲存一些灰塵或污垢，這時通過拉桿將滑板向后拉動，使得滑板沿著滑桿移動，使滑板移動至遠離排水管的位置，通過再通過拉桿推動滑板，滑板此時帶動刮板向排水管方向移動，刮板與踏步板底部貼合將污垢推動到集流槽內，隨后污垢沿著集流槽流入排水管排出。

技術特征：

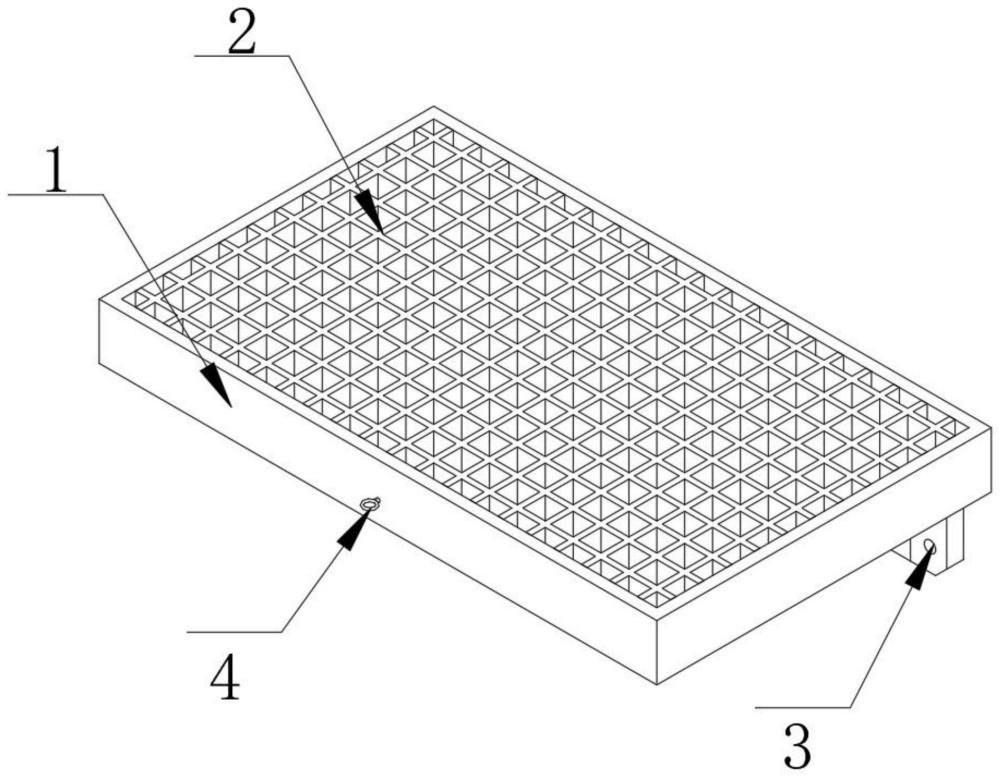

1.無積水船用踏步，包括踏步板(1)，其特征在于：所述踏步板(1)為頂部敞開的盒狀結構，且所述踏步板(1)內設有墊板(8)，所述踏步板(1)下設有固定板(3)，所述踏步板(1)通過固定板(3)連接在船體圍壁內側，所述墊板(8)上設有格柵板(2)，所述格柵板(2)通過墊板(8)與踏步板(1)底部留有間隙，所述格柵板(2)的頂面與踏步板(1)齊平，所述踏步板(1)內靠近邊緣的位置設有集流槽(7)，所述集流槽(7)的最低點設有排水管(9)，所述排水管(9)內帶有排水閥，且所述排水管(9)貫穿船體圍壁伸到外界。

2.根據權利要求1所述的無積水船用踏步，其特征在于：所述踏步板(1)內設有清理部件(4)，所述清理部件(4)位于踏步板(1)和格柵板(2)的間隙內，所述清理部件(4)用于在不取出格柵板(2)的情況下清理踏步板(1)；

3.根據權利要求2所述的無積水船用踏步，其特征在于：所述滑桿(401)的側面設有彈簧(406)，所述彈簧(406)的一端連接在踏步板(1)的內側，所述彈簧(406)的另一端連接在滑板(402)遠離拉桿(403)的一側，所述彈簧(406)對滑板(402)施加朝向排水管(9)方向移動的拉力。

4.根據權利要求2所述的無積水船用踏步，其特征在于：所述滑板(402)對應排水管(9)的一側設有合頁(405)，所述合頁(405)與刮板(404)連接，所述刮板(404)通過合頁(405)與滑板(402)轉動連接，且所述刮板(404)的旋轉方向僅朝向排水管(9)。

5.根據權利要求1所述的無積水船用踏步，其特征在于：所述踏步板(1)的兩側開設有出風口(10)，所述踏步板(1)下對應出風口(10)的位置設有干燥部件(5)，所述干燥部件(5)用于通過出風口(10)向踏步板(1)內吹風；

6.根據權利要求5所述的無積水船用踏步，其特征在于：所述輸風管(501)內遠離電機(503)的位置設有加熱板(504)，所述加熱板(504)用于加熱從輸風管(501)內流出的氣體。

7.根據權利要求5所述的無積水船用踏步，其特征在于：所述踏步板(1)內設有若干分流板(11)，所述分流板(11)用于將出風口(10)流出的空氣分散，且所述分流板(11)錯位設置。

8.根據權利要求1所述的無積水船用踏步，其特征在于：所述踏步板(1)遠離排水管(9)的外側設有注水孔(6)，所述踏步板(1)內靠近注水孔(6)的位置設有分流槽(12)，所述分流槽(12)與注水孔(6)連通。

技術總結
本技術公開了無積水船用踏步，涉及船舶工程裝備技術領域，目的在于提供一種結構簡單、成本低、使用性強的可排水的無積水船用踏步，其技術要點包括踏步板，所述踏步板為頂部敞開的盒狀結構，且所述踏步板內設有墊板，所述踏步板下設有固定板，所述踏步板通過固定板連接在船體圍壁內側，所述墊板上設有格柵板，所述格柵板通過墊板與踏步板底部留有間隙，技術效果是通過設置墊板和格柵板，上浪產生的水，會通過格柵板內的孔洞流入踏步板內，并通過踏步板和格柵板之間的間隙流入集流槽內，然后通過集流槽流入排水管內，然后通過排水管排出到船體圍壁外，解決了傳統踏步板會無法清除帶入艙內積水的問題，同時又可以將清除的積水快速排出到外界。

技術研發人員：朱媛媛,李茂,邵旭嬌,鄧偉
受保護的技術使用者：江蘇省鎮江船廠（集團）有限公司
技術研發日：20240426
技術公布日：2025/4/28
