本發明屬于核輻射防護，特別涉及一種利用自重的正壓式輻射屏蔽膩?zhàn)訚沧⒎椒ê蜐仓b置。

背景技術：

1、核動力浮動平臺等海上核動力裝置在運行及維護過程中不可避免的產生放射性，會釋放出中子、γ射線等貫穿輻射，為保證人員、設備輻射安全，需要針對反應堆及一回路系統設計屏蔽結構，屏蔽結構通常采用格架式設計，需要在格架內部設計堆艙屏蔽。在部分方形堆艙結構設計中，安裝有用于連通堆艙內設備與外側設備的貫穿件與儀表管路，部分格架中貫穿件體積較大或儀表管路較為密集，這將導致施工空間極為有限，也難以安裝板材式的屏蔽材料，因此需要向堆艙屏蔽結構格架澆注屏蔽膩?zhàn)樱帘文佔油ǔ榱髻|(zhì)的固液混合物，且粘性較大。

2、堆艙屏蔽結構格架外部施工面十分狹窄，澆注孔附近施工區域同樣可能安裝有貫穿件或儀表管路，施工難度較大；屏蔽膩?zhàn)又泻械你U和環氧樹脂固化劑可能對人健康造成損害；屏蔽膩?zhàn)邮┕み^程中可能在格架上方產生空腔，可能在屏蔽膩?zhàn)觾?nèi)部產生氣泡，影響屏蔽效果。因此，屏蔽膩?zhàn)訉?duì)澆筑過程應簡單快捷，盡量減少空腔、氣泡的產生，澆筑裝置能夠避免人員直接接觸屏蔽膩?zhàn)印?/p>

3、因此本申請中提供了利用自重的正壓式輻射屏蔽膩?zhàn)訚沧⒎椒ê蜐仓b置，能高效、平穩地排出格架內空氣，基本消除格架內部上方的空腔，更快地排出屏蔽膩?zhàn)訚沧⑦^程中產生的氣泡。該方式便于工作人員施工，能適應澆注膩?zhàn)訒r(shí)狹窄的施工空間，保證澆注屏蔽膩?zhàn)拥母窦芫邆錆M足設計要求的屏蔽性能，為堆艙外部人員放射性安全提供重要支撐。

技術實現思路

1、本發明實施例提供一種利用自重的正壓式輻射屏蔽膩?zhàn)訚沧⒎椒ā?/p>

2、本發明實施例提供一種澆筑裝置。

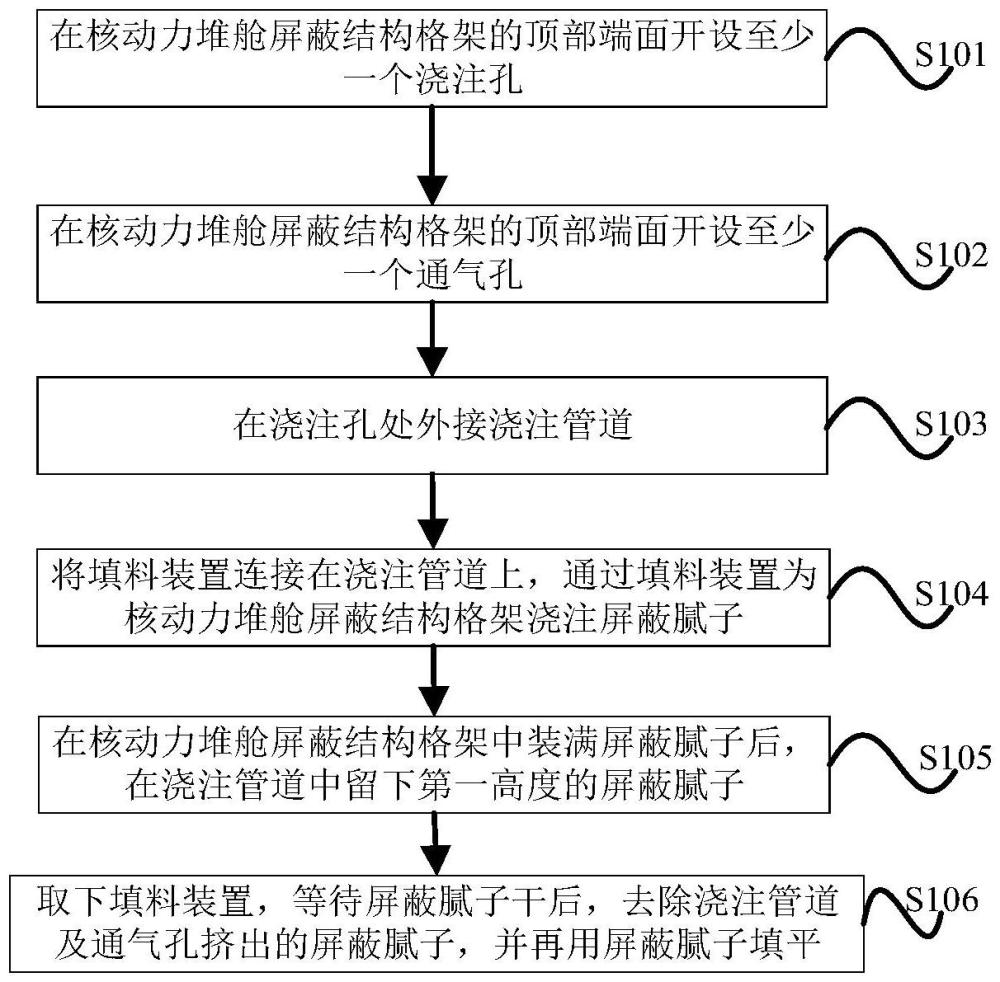

3、有鑒于此，本發明第一方面提出一種利用自重的正壓式輻射屏蔽膩?zhàn)訚沧⒎椒ǎ糜诤藙?dòng)力堆艙屏蔽結構格架，屏蔽膩?zhàn)訚沧⒎椒òǎ涸诤藙?dòng)力堆艙屏蔽結構格架的頂部端面開設至少一個澆注孔；在核動力堆艙屏蔽結構格架的頂部端面開設至少一個通氣孔；在澆注孔處外接澆注管道；將填料裝置連接在澆注管道上，通過填料裝置為核動力堆艙屏蔽結構格架澆注屏蔽膩?zhàn)樱辉诤藙?dòng)力堆艙屏蔽結構格架中裝滿屏蔽膩?zhàn)雍螅跐沧⒐艿乐辛粝碌谝桓叨鹊钠帘文佔樱蝗∠绿盍涎b置；等待屏蔽膩?zhàn)痈珊螅コ凉沧⒐艿兰巴饪讛D出的屏蔽膩?zhàn)樱⒃儆闷帘文佔犹钇健?/p>

4、進一步地，當澆注孔的數量為一個時，澆注孔設置在核動力堆艙屏蔽結構格架的頂部端面的中心。

5、進一步地，當澆注孔的數量為一個時，通氣孔的數量為四個，四個通氣孔均勻分布在澆注孔的四周。

6、進一步地，當澆注孔的數量為兩個時，兩個澆注孔對稱設置在核動力堆艙屏蔽結構格架的頂部端面上。

7、進一步地，當澆注孔的數量為兩個時，通氣孔的數量為六個，六個通氣孔均勻分布在澆注孔的四周。

8、進一步地，第一高度大于等于100毫米，且小于等于200毫米。

9、進一步地，通氣孔的直徑小于澆注孔的直徑。

10、進一步地，通氣孔設置在核動力堆艙屏蔽結構格架的頂部端面的邊緣處。

11、根據本發明的第二方面，提供一種澆筑裝置，用于實現第一方面或第一方面的任意可能的實現方式中的利用自重的正壓式輻射屏蔽膩?zhàn)訚沧⒎椒ǎ瑵仓b置包括：澆注管道，澆注管道與填料裝置連接，澆注管道下方設置有卡口，用于與格架頂部固定。填料裝置，所述填料裝置包括填料管道及填料桿，填料管道上設置有填料口和填料桿入口；填料桿，從填料桿入口插入填料管道內，用于將從填料口進入填料管道的屏蔽膩?zhàn)油浦翝沧⒐艿馈＿B接段，所述連接段為彎管，連接澆注管道與填料管道。

12、本發明所帶來的有益效果如下：本發明創新性的提出了一種利用自重的正壓式輻射屏蔽膩?zhàn)訚沧⒎椒ǎ⒃谠摑沧⒎绞降幕A(chǔ)上提供了一種屏蔽膩?zhàn)訚仓b置。該方法及裝置利用屏蔽膩?zhàn)幼陨淼闹亓繋?dòng)膩?zhàn)犹顫M堆艙支撐結構格架，有利于高效、平穩地排出屏蔽膩?zhàn)觾?nèi)部空氣，基本消除屏蔽膩?zhàn)由戏降目涨唬斓嘏懦銎帘文佔觾?nèi)部氣泡。施工過程中用到的施工工具即屏蔽膩?zhàn)訚仓b置，結構簡單，造價低廉，施工需要的施工空間較小，能適應復雜的施工環境。施工過程中工人不與屏蔽膩?zhàn)又苯咏佑|。該方法能保證屏蔽膩?zhàn)邮┕ばЧ瑸槠帘文佔悠帘涡阅芴峁┍Ｕ希瑸楸Ｕ鲜┕と藛T健康安全提供支撐。

技術特征：

1.一種利用自重的正壓式輻射屏蔽膩?zhàn)訚沧⒎椒ǎ涮卣髟谟冢糜诤藙?dòng)力堆艙屏蔽結構格架，所述屏蔽膩?zhàn)訚沧⒎椒òǎ?/p>

2.根據權利要求1所述的利用自重的正壓式輻射屏蔽膩?zhàn)訚沧⒎椒ǎ涮卣髟谟冢?dāng)所述澆注孔的數量為一個時，所述澆注孔設置在所述核動力堆艙屏蔽結構格架的頂部端面的中心。

3.根據權利要求2所述的利用自重的正壓式輻射屏蔽膩?zhàn)訚沧⒎椒ǎ涮卣髟谟冢?dāng)所述澆注孔的數量為一個時，所述通氣孔的數量為四個，四個所述通氣孔均勻分布在所述澆注孔的四周。

4.根據權利要求1所述的利用自重的正壓式輻射屏蔽膩?zhàn)訚沧⒎椒ǎ涮卣髟谟冢?dāng)所述澆注孔的數量為兩個時，兩個所述澆注孔對稱設置在所述核動力堆艙屏蔽結構格架的頂部端面上。

5.根據權利要求4所述的利用自重的正壓式輻射屏蔽膩?zhàn)訚沧⒎椒ǎ涮卣髟谟冢?dāng)所述澆注孔的數量為兩個時，所述通氣孔的數量為六個，六個所述通氣孔均勻分布在所述澆注孔的四周。

6.根據權利要求1至5中任一項所述的利用自重的正壓式輻射屏蔽膩?zhàn)訚沧⒎椒ǎ涮卣髟谟冢龅谝桓叨却笥诘扔?00毫米，且小于等于200毫米。

7.根據權利要求1至5中任一項所述的利用自重的正壓式輻射屏蔽膩?zhàn)訚沧⒎椒ǎ涮卣髟谟冢鐾饪椎闹睆叫∮谒鰸沧⒖椎闹睆剑缓蚛或

8.根據權利要求1至5中任一項所述的利用自重的正壓式輻射屏蔽膩?zhàn)訚沧⒎椒ǎ涮卣髟谟冢銎帘文佔影ōh(huán)氧樹脂和鉛。

9.一種澆筑裝置，其特征在于，用于如權利要求1至8中任一項所述的利用自重的正壓式輻射屏蔽膩?zhàn)訚沧⒎椒ǎ鰸仓b置包括：

技術總結
本發明提供一種利用自重的正壓式輻射屏蔽膩?zhàn)訚沧⒎椒ê蜐仓b置，用于核動力堆艙屏蔽結構格架，屏蔽膩?zhàn)訚沧⒎椒òǎ涸诤藙?dòng)力堆艙屏蔽結構格架的頂部端面開設至少一個澆注孔；在核動力堆艙屏蔽結構格架的頂部端面開設至少一個通氣孔；在澆注孔處外接澆注管道；將填料裝置連接在澆注管道上，通過填料裝置為核動力堆艙屏蔽結構格架澆注屏蔽膩?zhàn)樱辉诤藙?dòng)力堆艙屏蔽結構格架中裝滿屏蔽膩?zhàn)雍螅跐沧⒐艿乐辛粝碌谝桓叨鹊钠帘文佔樱蝗∠绿盍涎b置；等待屏蔽膩?zhàn)痈珊螅コ凉沧⒐艿兰巴饪讛D出的屏蔽膩?zhàn)樱⒃儆闷帘文佔犹钇健＠闷帘文佔幼陨淼闹亓慨a(chǎn)生的壓強帶動膩?zhàn)犹顫M堆艙支撐結構格架，基本消除屏蔽膩?zhàn)由戏降目涨唬懦銎帘文佔觾?nèi)部氣泡。

技術研發人員：廖健宏,蔡垚,余少杰,郝銳,王暢
受保護的技術使用者：中國艦船研究設計中心
技術研發日：
技術公布日：2025/4/28
