本技術涉及旋筒風帆，具體為一種旋筒風帆的可拆卸基座及具有其的旋筒風帆。

背景技術：

1、隨著燃油成本的上漲和國際公約對船舶碳排放管控力度的加大，船舶利用風帆輔助航行憑借其成本低廉，綠色環保等優點獲得了航運界和船舶工業界的關注，imo（聯合國海事組織）也將風力輔助推進技術作為一種綠色節能的標準化設備向航運業進行推廣，并通過2021年12月的mepc77國際會議將風力輔助推進設備計入船舶設計能效指標eedi\eexi的計算公式。旋筒風帆憑借其改裝成本低、占用甲板空間小、節油效果高等技術優勢成為了目前推廣最快的一種風力輔助推進設備。

2、隨著該技術在船舶上的應用越來越成熟，旋筒風帆也在各類型船舶上進行了推廣，為適應不同船型，也出現了多種不同的底座型式，如常規的固定式底座、帶有液壓系統的可傾倒式底座、帶有軌道的可移動式底座等。但是上述底座型式并不能適用于全部船型，某些情況下船舶裝卸貨物或通過限高區域并不能簡單通過旋筒風帆傾倒或移動解決，需要將旋筒風帆臨時吊裝下船，待貨物裝卸完成后回裝。

技術實現思路

1、本實用新型的目的在于提供一種旋筒風帆的可拆卸基座及具有其的旋筒風帆，解決了底座型式并不能適用于全部船型，某些情況下船舶裝卸貨物或通過限高區域并不能簡單通過旋筒風帆傾倒或移動解決，需要將旋筒風帆臨時吊裝下船，待貨物裝卸完成后回裝的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種旋筒風帆的可拆卸基座，包括固定基座，所述固定基座的上端內側通過法蘭安裝有可拆卸基座，所述可拆卸基座上設置有旋筒，所述可拆卸基座的上端焊接有內塔，所述旋筒的內壁固定安裝有外筒下端內支撐結構，所述內塔上設置有內支撐輪，內支撐輪遠離內塔的一端與外筒下端內支撐結構抵接，所述內塔的內側頂部固定安裝有驅動電機，所述內塔內轉動連接有中心軸，驅動電機的輸出端與中心軸連接，驅動電機驅動中心軸轉動，所述旋筒的上端焊接有頂蓋，所述內塔的外側固定連接有多個吊裝眼板，多個所述吊裝眼板呈環形陣列分布在內塔的外側。

3、優選的，所述固定基座為方形結構，所述固定基座為金屬材質。通過設置固定基座，對可拆卸基座進行支撐。

4、優選的，所述固定基座的內部固定安裝有多個肋板，多個所述肋板均勻分布在固定基座內。通過設置肋板，增加固定基座的強度。

5、優選的，所述可拆卸基座的一端固定安裝有接線箱，所述接線箱內設置有多根電纜。通過設置接線箱，對外接導線連接。

6、優選的，所述內塔上開設有環槽，所述環槽與內支撐輪轉動連接。通過設置環槽，對內支撐輪進行限位。

7、優選的，所述外筒下端內支撐結構有多個，多個所述外筒下端內支撐結構呈環形陣列分布在旋筒內。通過設置外筒下端內支撐結構，對內支撐輪進行支撐。

8、優選的，所述驅動電機上固定安裝有減速箱，驅動電機通過減速箱與中心軸連接。通過設置減速箱，對中心軸的轉速進行控制。

9、優選的，所述中心軸的上端焊接有連接盤，所述連接盤和旋筒固定連接。通過設置連接盤，對中心軸和旋筒連接。

10、優選的，所述頂蓋為圓錐筒結構，所述頂蓋的中心部位固定套接有吊裝孔蓋板。通過設置吊裝孔蓋板用于穿過索具。

11、一種旋筒風帆，包括旋筒和內塔，還包括權利一種旋筒風帆的可拆卸基座，所述旋筒風帆的可拆卸基座用于對內塔進行支撐。

12、與現有技術相比，本實用新型的有益效果如下：

13、通過固定基座與可拆卸基座可以拆裝，并通過吊裝眼板和索具配合連接，實現當旋筒風帆短時間影響裝卸貨物時快速將旋筒風帆吊裝下船，并可以妥善存放，貨物裝卸完成后能夠快速回裝，通過簡單的連接及接線即可快速使用。

技術特征：

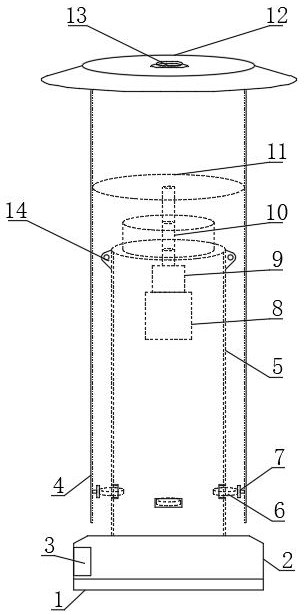

1.一種旋筒風帆的可拆卸基座，包括固定基座（1），其特征在于：所述固定基座（1）的上端內側通過法蘭安裝有可拆卸基座（2），所述可拆卸基座（2）上設置有旋筒（4），所述可拆卸基座（2）的上端焊接有內塔（5），所述旋筒（4）的內壁固定安裝有外筒下端內支撐結構（7），所述內塔（5）上設置有內支撐輪（6），內支撐輪（6）遠離內塔（5）的一端與外筒下端內支撐結構（7）抵接，所述內塔（5）的內側頂部固定安裝有驅動電機（8），所述內塔（5）內轉動連接有中心軸（10），驅動電機（8）的輸出端與中心軸（10）連接，驅動電機（8）驅動中心軸（10）轉動，所述旋筒（4）的上端焊接有頂蓋（12），所述內塔（5）的外側固定連接有多個吊裝眼板（14），多個所述吊裝眼板（14）呈環形陣列分布在內塔（5）的外側。

2.根據權利要求1所述的一種旋筒風帆的可拆卸基座，其特征在于：所述固定基座（1）為方形結構，所述固定基座（1）為金屬材質。

3.根據權利要求1所述的一種旋筒風帆的可拆卸基座，其特征在于：所述固定基座（1）的內部固定安裝有多個肋板，多個所述肋板均勻分布在固定基座（1）內。

4.根據權利要求1所述的一種旋筒風帆的可拆卸基座，其特征在于：所述可拆卸基座（2）的一端固定安裝有接線箱（3），所述接線箱（3）內設置有多根電纜。

5.根據權利要求1所述的一種旋筒風帆的可拆卸基座，其特征在于：所述內塔（5）上開設有環槽，所述環槽與內支撐輪（6）轉動連接。

6.根據權利要求1所述的一種旋筒風帆的可拆卸基座，其特征在于：所述外筒下端內支撐結構（7）有多個，多個所述外筒下端內支撐結構（7）呈環形陣列分布在旋筒（4）內。

7.根據權利要求1所述的一種旋筒風帆的可拆卸基座，其特征在于：所述驅動電機（8）上固定安裝有減速箱（9），驅動電機（8）通過減速箱（9）與中心軸（10）連接。

8.根據權利要求1所述的一種旋筒風帆的可拆卸基座，其特征在于：所述中心軸（10）的上端焊接有連接盤（11），所述連接盤（11）和旋筒（4）固定連接。

9.根據權利要求1所述的一種旋筒風帆的可拆卸基座，其特征在于：所述頂蓋（12）為圓錐筒結構，所述頂蓋（12）的中心部位固定套接有吊裝孔蓋板（13）。

10.一種旋筒風帆，包括旋筒（4）和內塔（5），其特征在于：還包括權利要求1-9任意一項所述的一種旋筒風帆的可拆卸基座，所述旋筒風帆的可拆卸基座用于對內塔（5）進行支撐。

技術總結
本技術屬于旋筒風帆領域，具體涉及一種旋筒風帆的可拆卸基座，包括固定基座，所述固定基座的上端內側通過法蘭安裝有可拆卸基座，所述可拆卸基座上設置有旋筒，所述可拆卸基座的上端焊接有內塔，所述旋筒的內壁固定安裝有外筒下端內支撐結構，所述內塔上設置有內支撐輪，內支撐輪遠離內塔的一端與外筒下端內支撐結構抵接，所述內塔的內側頂部固定安裝有驅動電機，所述內塔內轉動連接有中心軸，驅動電機驅動中心軸轉動，所述旋筒的上端焊接有頂蓋。本技術實現了當旋筒風帆短時間影響裝卸貨物時快速將旋筒風帆吊裝下船，并可以妥善存放，貨物裝卸完成后能夠快速回裝，通過簡單的連接及接線即可快速使用。

技術研發人員：楊云展,何寧,杜騰飛,陳靜,薛艷文,宋曉修,房長帥,田寶華,李智
受保護的技術使用者：海洋石油工程股份有限公司
技術研發日：20240717
技術公布日：2025/4/28
