本技術涉及熱泵系統領域，尤其涉及熱泵系統及水箱。

背景技術：

1、相關技術中的熱泵系統通常是將回收的熱量作為供熱或其他加熱設備的熱源而加以利用。目前的三聯供系統一般都可以將制冷過程中產生的熱量回收起來加熱生活用水，但是水箱中需要用到多個溫度傳感器等，都需要在水箱中打孔，由于孔的數量太多，在使用過程中容易出現漏水等問題。

技術實現思路

1、本實用新型要解決的技術問題在于，提供一種改進的水箱，進一步提供一種改進的熱泵系統。

2、本實用新型解決其技術問題所采用的技術方案是：構造一種水箱，包括：

3、水箱本體，具有軸向，所述水箱本體在所述軸向上具有第一端以及第二端；所述第一端低于所述第二端設置；

4、至少兩個溫度檢測元件，通過貼片方式設置于所述水箱本體的外側壁，且沿所述水箱本體的軸向間隔設置；

5、加熱結構，從所述第一端安裝至所述水箱本體中。

6、在一些實施例中，所述溫度檢測元件為四個，四個所述溫度檢測元件在所述第一端與所述第二端之間間隔設置。

7、在一些實施例中，所述水箱還包括設置于所述水箱本體的側壁上的第一溫控開關；所述第一溫控開關用于在所述水箱本體中的溫度達到第一設定溫度時處于斷開狀態以使所述加熱結構處于斷電狀態；所述第一溫控開關還用于在所述水箱本體中的溫度低于第一設定溫度時處于打開狀態以使所述加熱結構處于通電狀態。

8、在一些實施例中，所述水箱還包括設置于所述水箱本體上的第二溫控開關，所述第二溫控開關設置于所述第一端；

9、所述第二溫控開關用于在所述水箱本體中的溫度達到第二設定溫度時處于斷開狀態以使所述加熱結構處于斷電狀態；所述第二設定溫度大于所述第一設定溫度。

10、在一些實施例中，所述水箱還包括從所述第一端穿入所述水箱本體中的盲管，所述盲管上設置有感溫探頭，所述感溫探頭靠近所述加熱結構設置；

11、所述第二溫控開關與所述感溫探頭連接。

12、在一些實施例中，所述水箱本體的側壁上設置有供熱水輸入的第一進出口，所述第一進出口到所述第一端具有第一設定距離，所述第一設定距離大于或等于所述第一端與所述第二端之間距離的三分之一，小于或等于所述第一端與所述第二端之間距離的三分之二；

13、和/或，所述水箱本體上設置有供熱水輸出的第二進出口，所述第二進出口設置于所述第二端；

14、和/或，所述水箱本體的側壁上設置有補水口，所述補水口到所述第一端具有第二設定距離，所述第二設定距離大于零且小于所述第一端與所述第二端之間距離的三分之一；

15、和/或，所述水箱本體在所述第一端設置有回水口。

16、在一些實施例中，所述水箱本體為雙相鋼材質內膽。

17、在一些實施例中，所述水箱還包括防腐蝕的金屬棒；所述金屬棒從所述第二端穿入所述水箱本體中。

18、在一些實施例中，所述水箱還包括設置于所述水箱本體外周的保溫結構；

19、所述保溫結構上設置有通孔，所述通孔與所述溫度檢測元件一一對應設置。

20、還構造一種熱泵系統，包括本實用新型的水箱、以及與所述水箱連接的套管換熱器。

21、實施本實用新型熱泵系統及水箱具有以下有益效果：該水箱通過在其水箱本體的外側壁通過貼片方式設置至少兩個溫度檢測元件，并將該至少兩個溫度檢測元件沿水箱本體的軸向間隔設置，從而可避免在水箱本體的外側壁打孔安裝，減少水箱本體上孔的數量，進而避免水箱本體出現漏水問題，另外，通過加熱結構從第一端安裝至水箱本體中，可對處于較低位置且溫度較低的水進行加熱，從而有利于保障水箱本體輸出的熱水的溫度。

技術特征：

1.一種水箱，其特征在于，包括：

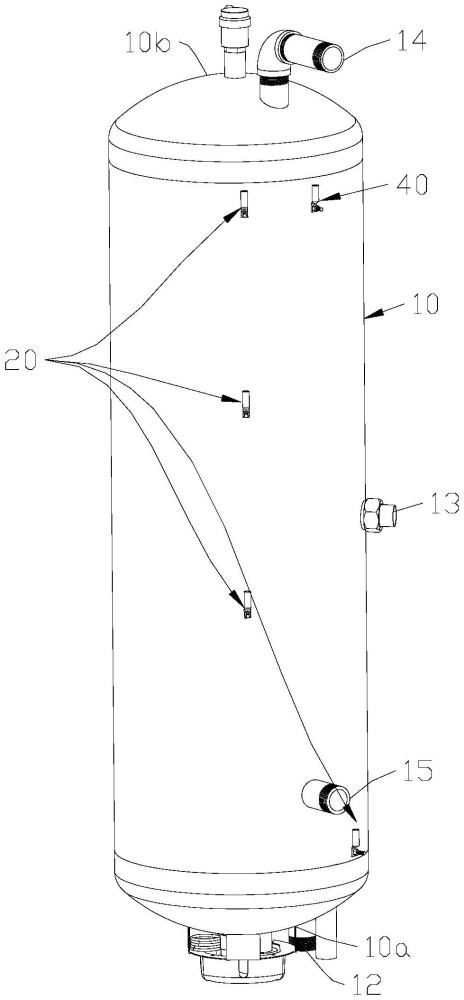

2.根據權利要求1所述的水箱，其特征在于，所述溫度檢測元件（20）為四個，四個所述溫度檢測元件（20）在所述第一端（10a）與所述第二端（10b）之間間隔設置。

3.根據權利要求1所述的水箱，其特征在于，所述水箱還包括設置于所述水箱本體（10）的側壁上的第一溫控開關（40）；所述第一溫控開關（40）用于在所述水箱本體（10）中的溫度達到第一設定溫度時處于斷開狀態以使所述加熱結構（30）處于斷電狀態；所述第一溫控開關（40）還用于在所述水箱本體（10）中的溫度低于第一設定溫度時處于打開狀態以使所述加熱結構（30）處于通電狀態。

4.根據權利要求3所述的水箱，其特征在于，所述水箱還包括設置于所述水箱本體（10）上的第二溫控開關（50），所述第二溫控開關（50）設置于所述第一端（10a）；

5.根據權利要求4所述的水箱，其特征在于，所述水箱還包括從所述第一端（10a）穿入所述水箱本體（10）中的盲管（60），所述盲管（60）上設置有感溫探頭，所述感溫探頭靠近所述加熱結構（30）設置；

6.根據權利要求1所述的水箱，其特征在于，所述水箱本體（10）的側壁上設置有供熱水輸入的第一進出口（13），所述第一進出口（13）到所述第一端（10a）具有第一設定距離，所述第一設定距離大于或等于所述第一端（10a）與所述第二端（10b）之間距離的三分之一，小于或等于所述第一端（10a）與所述第二端（10b）之間距離的三分之二；

7.根據權利要求1所述的水箱，其特征在于，所述水箱本體（10）為雙相鋼材質內膽。

8.根據權利要求1所述的水箱，其特征在于，所述水箱還包括防腐蝕的金屬棒；所述金屬棒從所述第二端（10b）穿入所述水箱本體（10）中。

9.根據權利要求1所述的水箱，其特征在于，所述水箱還包括設置于所述水箱本體（10）外周的保溫結構（70）；

10.一種熱泵系統，其特征在于，包括權利要求1至9任一所述的水箱、以及與所述水箱連接的套管換熱器。

技術總結
本技術涉及熱泵系統及水箱，該水箱包括：水箱本體，具有軸向，水箱本體在軸向上具有第一端以及第二端；第一端低于第二端設置；至少兩個溫度檢測元件，通過貼片方式設置于水箱本體的外側壁，且沿水箱本體的軸向間隔設置；加熱結構，從第一端安裝至水箱本體中。該水箱通過在其水箱本體的外側壁通過貼片方式設置至少兩個溫度檢測元件，并將該至少兩個溫度檢測元件沿水箱本體的軸向間隔設置，從而可避免在水箱本體的外側壁打孔安裝，減少水箱本體上孔的數量，進而避免水箱本體出現漏水問題，另外，通過加熱結構從第一端安裝至水箱本體中，可對處于較低位置且溫度較低的水進行加熱，從而有利于保障水箱本體輸出的熱水的溫度。

技術研發人員：謝茂君
受保護的技術使用者：深圳市歐瑞博科技股份有限公司
技術研發日：20240628
技術公布日：2025/4/28
