本技術屬于海洋設備，具體為一種海洋設備配重壓載件。

背景技術：

1、海洋設備包括多種，如海洋探測設備、海洋采樣設備等，海洋設備在使用時，通常需要下潛至一定深度或海底進行工作，因此需要在海洋設備上安裝配重壓載件實現配重作用，目前常規的方式都是在海洋設備上直接安裝配重塊，安裝配重塊雖然能夠有助于海洋設備進行下潛工作，但是當海洋設備提升至海面時，則會增加阻力，因此，本申請?zhí)岢鲆环N海洋設備配重壓載件，實現對現有技術的改進。

技術實現思路

1、針對上述情況，為克服現有技術的缺陷，本實用新型提供一種海洋設備配重壓載件，有效的解決了現有的海洋設備配重壓載件不便于進行調節的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種海洋設備配重壓載件，包括支吊架、配重組件一、配重組件二和可調式配重機構，所述支吊架固定連接于海洋設備的底端，配重組件一和配重組件二分別固定連接于支吊架底部的兩端，可調式配重機構連接于支吊架內部的底端，可調式配重機構由第一浮體、第二浮體、連接板和吸排水組件構成，連接板與支吊架螺栓連接，第一浮體和第二浮體分別固定連接于連接板的兩側，吸排水組件固定連接于連接板的頂端并與第一浮體相配合連接。

3、優選的，所述第一浮體和第二浮體為連通式結構，第一浮體底端的中間位置固定設置有集水套，第一浮體和第二浮體的內部均固定設置有若干加固組件。

4、優選的，所述吸排水組件由防護殼體、水泵、吸排水管一、吸排水管二和電磁閥構成，防護殼體固定連接于連接板的頂端，水泵固定連接于防護殼體的內部，吸排水管一固定連接于水泵并穿插于第一浮體和集水套，吸排水管二固定連接于水泵并穿插于防護殼體，電磁閥連接于吸排水管二上。

5、優選的，所述加固組件由加固內圈和內支撐架構成，加固內圈固定連接于第一浮體和第二浮體的內部，內支撐架固定連接于加固內圈的內部。

6、優選的，所述支吊架由u型支撐體、若干安裝支座和若干限位卡板構成，安裝支座固定連接于u型支撐體的兩端，限位卡板固定連接于u型支撐體內部的兩側。

7、優選的，所述配重組件一和配重組件二均由吊臂、托板、若干開口配重塊和若干長螺桿構成，吊臂固定連接于支吊架的底端，吊臂上開設有若干螺孔，托板固定連接于吊臂的底端，開口配重塊套設于吊臂，長螺桿穿插于開口配重塊并與螺孔連接。

8、與現有技術相比，本實用新型的有益效果是：

9、(1)、在工作中，通過設置由第一浮體、第二浮體、連接板和吸排水組件構成的可調式配重機構，能夠在海洋設備下潛時，通過充入海水的方式降低浮力，在海洋設備上升時，能夠通過排空海水增加浮力，從而實現可調式配重，提高使用的便利性，通過設置由防護殼體、水泵、吸排水管一、吸排水管二和電磁閥構成的吸排水組件，能夠?qū)崿F(xiàn)吸排水工作；

10、(2)、通過設置由u型支撐體、若干安裝支座和若干限位卡板構成的支吊架，能夠?qū)崿F(xiàn)支撐作用，通過設置由吊臂、托板、若干開口配重塊和若干長螺桿構成的配重組件一和配重組件二，能夠?qū)崿F(xiàn)配重作用，能夠便于對開口配重塊進行安裝和拆卸，從而調節配重的大小。

技術特征：

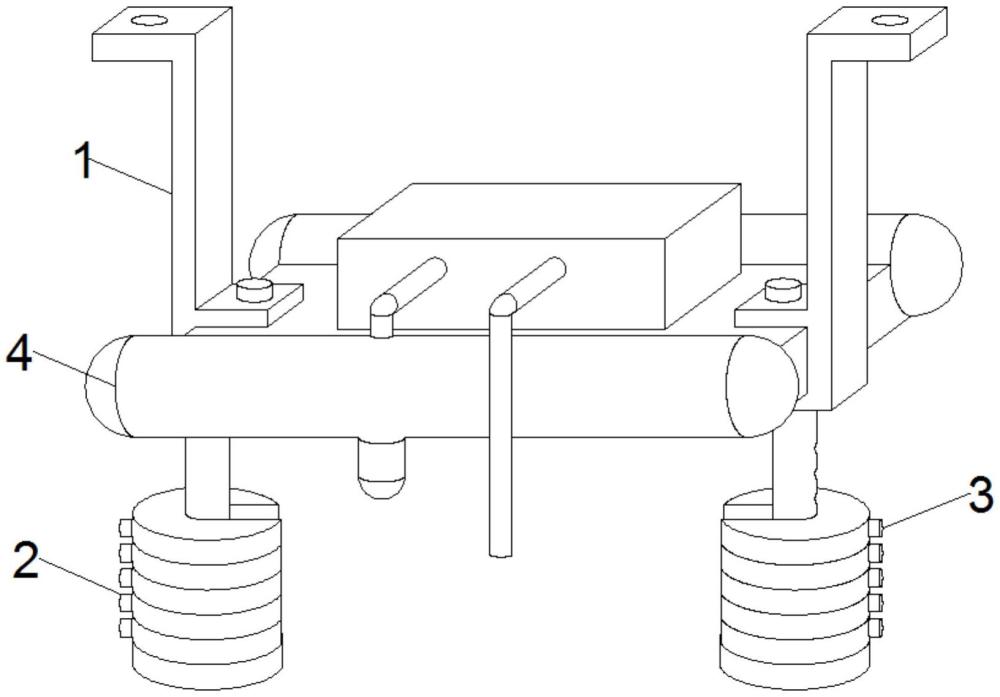

1.一種海洋設備配重壓載件，包括支吊架(1)、配重組件一(2)、配重組件二(3)和可調式配重機構(4)，其特征在于：所述支吊架(1)固定連接于海洋設備的底端，配重組件一(2)和配重組件二(3)分別固定連接于支吊架(1)底部的兩端，可調式配重機構(4)連接于支吊架(1)內部的底端，可調式配重機構(4)由第一浮體(5)、第二浮體(6)、連接板(7)和吸排水組件(8)構成，連接板(7)與支吊架(1)螺栓連接，第一浮體(5)和第二浮體(6)分別固定連接于連接板(7)的兩側，吸排水組件(8)固定連接于連接板(7)的頂端并與第一浮體(5)相配合連接。

2.根據權利要求1所述的一種海洋設備配重壓載件，其特征在于：所述第一浮體(5)和第二浮體(6)為連通式結構，第一浮體(5)底端的中間位置固定設置有集水套(9)，第一浮體(5)和第二浮體(6)的內部均固定設置有若干加固組件(10)。

3.根據權利要求2所述的一種海洋設備配重壓載件，其特征在于：所述吸排水組件(8)由防護殼體(11)、水泵(12)、吸排水管一(13)、吸排水管二(14)和電磁閥(15)構成，防護殼體(11)固定連接于連接板(7)的頂端，水泵(12)固定連接于防護殼體(11)的內部，吸排水管一(13)固定連接于水泵(12)并穿插于第一浮體(5)和集水套(9)，吸排水管二(14)固定連接于水泵(12)并穿插于防護殼體(11)，電磁閥(15)連接于吸排水管二(14)上。

4.根據權利要求2所述的一種海洋設備配重壓載件，其特征在于：所述加固組件(10)由加固內圈(16)和內支撐架(17)構成，加固內圈(16)固定連接于第一浮體(5)和第二浮體(6)的內部，內支撐架(17)固定連接于加固內圈(16)的內部。

5.根據權利要求1所述的一種海洋設備配重壓載件，其特征在于：所述支吊架(1)由u型支撐體(18)、若干安裝支座(19)和若干限位卡板(20)構成，安裝支座(19)固定連接于u型支撐體(18)的兩端，限位卡板(20)固定連接于u型支撐體(18)內部的兩側。

6.根據權利要求1所述的一種海洋設備配重壓載件，其特征在于：所述配重組件一(2)和配重組件二(3)均由吊臂(21)、托板(22)、若干開口配重塊(23)和若干長螺桿(24)構成，吊臂(21)固定連接于支吊架(1)的底端，吊臂(21)上開設有若干螺孔(25)，托板(22)固定連接于吊臂(21)的底端，開口配重塊(23)套設于吊臂(21)，長螺桿(24)穿插于開口配重塊(23)并與螺孔(25)連接。

技術總結
本技術涉及海洋設備技術領域，且公開了一種海洋設備配重壓載件，解決了現有的海洋設備配重壓載件不便于進行調節的問題，其包括支吊架、配重組件一、配重組件二和可調式配重機構，所述支吊架連接于海洋設備的底端，配重組件一和配重組件二分別固定連接于支吊架底部的兩端，可調式配重機構連接于支吊架內部的底端，可調式配重機構由第一浮體、第二浮體、連接板和吸排水組件構成，連接板與支吊架螺栓連接，第一浮體和第二浮體分別固定連接于連接板的兩側，吸排水組件固定連接于連接板的頂端并與第一浮體相配合連接；通過該配重壓載件，能夠?qū)崿F(xiàn)對海洋設備進行配重，輔助海洋設備下潛，同時能夠調節浮力大小，降低海洋設備提升時的阻力。

技術研發人員：張秀山
受保護的技術使用者：青島云瑞海洋技術服務有限公司
技術研發日：20240705
技術公布日：2025/4/28
