本技術屬于水質監測設備，特別涉及一種具有漂浮水面結構的水質ph監測儀。

背景技術：

1、漂浮式水質監測儀通常設計用于在特定水域內持續監測，這種定點監測模式使其在面臨水質變化時難以及時響應，不能迅速適應不同的水域環境。這種缺陷的產生源于其結構特性，使其只能在特定區域內進行水質采樣和數據記錄，而無法實現實時的全區域覆蓋。

2、常規的應對方法包括研發新型的多功能浮標，配備更加穩定的動力系統以及高效的能量管理系統，甚至通過無線傳輸技術實現數據的實時更新。然而，這些方法也存在明顯的弊端，即便具備某些改善功能的儀器在實際操作中也未必能滿足用戶對靈活調度的需求，最終導致在移動水質監測的有效性和便利性上仍存在不足，因此，我們希望設計一種具有新型結構的水質ph監測儀，從而解決這個問題。

技術實現思路

1、針對現有技術存在的不足，本實用新型目的是提供一種具有漂浮水面結構的水質ph監測儀，解決上述背景技術中提出的問題。

2、本實用新型通過以下的技術方案實現：一種具有漂浮水面結構的水質ph監測儀，包括：浮臺組件以及動力組件，所述浮臺組件后端安裝有動力組件，所述浮臺組件包括浮邊架、連接部以及攝像頭；

3、所述連接部的左側、右側分別一體設置有浮邊架，所述連接部前端上側安裝有攝像頭；

4、所述動力組件包括防護罩、固定筒、傳動軸一以及風扇，所述防護罩后端與固定筒前端固定連接，所述傳動軸一前端與防護罩、固定筒轉動連接，所述傳動軸一后端設置有風扇。

5、作為一優選的實施方式，所述連接部上側中間設置有密封倉，所述密封倉內部安裝有檢測件，所述檢測件下端向下貫穿置于連接部底部中間，所述檢測件傾斜六十度設置，所述連接部后端上表面的左側、右側分別安裝有一個信號天線，在實際使用中，密封倉中安裝有電池包、水質檢測箱，而水質傳感器模組包括在線orp傳感器、在線熒光法溶氧傳感器、在線ph傳感器、在線電導率傳感器、在線濁度傳感器以及在線氨氮傳感器，能夠準確且實時的對水質多項指標進行監測。

6、作為一優選的實施方式，所述檢測件包括網筒以及水質傳感器模組，所述水質傳感器模組下端置于網筒內部。

7、作為一優選的實施方式，所述動力組件還包括傳動軸二、連接扁筒以及驅動件，所述傳動軸二的前端與傳動軸一的后端通過傳動萬向節一傳動連接，所述傳動軸二以及傳動萬向節一均置于連接部后端內部。

8、作為一優選的實施方式，所述連接部后端中間設置有風筒，所述風筒套設在傳動軸一外部且前端與固定筒后端固定連接，所述風扇置于風筒內部后側，所述傳動萬向節一置于風筒后端內部，所述連接部后端中間下側傾斜六十度固定有連接扁筒，所述連接扁筒下端焊接有驅動件，動力組件的設置，在實際使用時，密封倉內安裝有驅動電機，通過驅動電機、傳動皮帶帶動傳動軸一，進而驅動整個動力組件產生推動力使得浮臺組件在水面上運動，進而能夠?qū)Σ煌瑓^(qū)域的水質進行移動式監測。

9、作為一優選的實施方式，所述傳動軸二中間部分轉動安裝在連接扁筒內部，且所述傳動軸二下端部分延伸至驅動件內部。

10、作為一優選的實施方式，所述驅動件包括子彈殼、傳動萬向節二以及船槳，所述子彈殼內部設置有內腔，所述內腔內部后側安裝有傳動萬向節二；

11、所述傳動萬向節二將傳動軸二下端與船槳前端傳動連接，所述子彈殼底部設置有進水口，所述子彈殼后端設置有出水口。

12、采用了上述技術方案后，本實用新型的有益效果是：通過設置浮臺組件，通過將浮臺組件的兩側設置浮邊架，兩個浮邊架與水面接觸并提供整個裝置所需的浮力，有助于減小整個浮臺組件運動的阻力，傾斜安裝的檢測件在不影響監測水質的前提下能夠有助于減小水阻，以便確保整個浮臺組件具有較大的航程；

13、動力組件的設置，使得整個裝置能夠根據需要向目標位置前行并通過檢測件完成對應水域的水質監測，大大提升檢測件的使用靈活性，不再局限于固定區域水質監測。

技術特征：

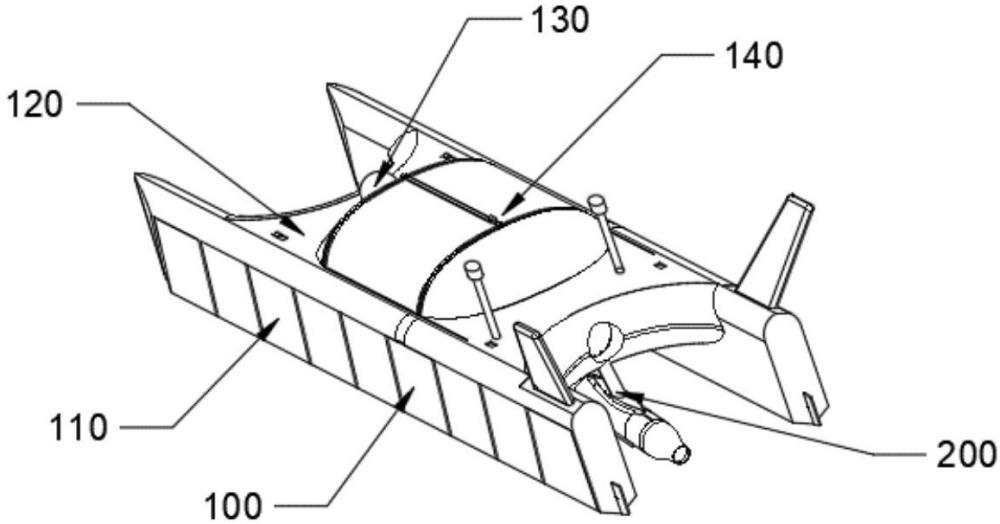

1.一種具有漂浮水面結構的水質ph監測儀，包括：浮臺組件（100）以及動力組件（200），其特征在于，所述浮臺組件（100）后端安裝有動力組件（200），所述浮臺組件（100）包括浮邊架（110）、連接部（120）以及攝像頭（130）；

2.如權利要求1所述的一種具有漂浮水面結構的水質ph監測儀，其特征在于：所述連接部（120）上側中間設置有密封倉（140），所述密封倉（140）內部安裝有檢測件（150），所述檢測件（150）下端向下貫穿置于連接部（120）底部中間，所述檢測件（150）傾斜六十度設置，所述連接部（120）后端上表面的左側、右側分別安裝有一個信號天線。

3.如權利要求2所述的一種具有漂浮水面結構的水質ph監測儀，其特征在于：所述檢測件（150）包括網筒以及水質傳感器模組，所述水質傳感器模組下端置于網筒內部。

4.如權利要求1所述的一種具有漂浮水面結構的水質ph監測儀，其特征在于：所述動力組件（200）還包括傳動軸二（250）、連接扁筒（260）以及驅動件（270），所述傳動軸二（250）的前端與傳動軸一（230）的后端通過傳動萬向節一傳動連接，所述傳動軸二（250）以及傳動萬向節一均置于連接部（120）后端內部。

5.如權利要求4所述的一種具有漂浮水面結構的水質ph監測儀，其特征在于：所述連接部（120）后端中間設置有風筒，所述風筒套設在傳動軸一（230）外部且前端與固定筒（220）后端固定連接，所述風扇（240）置于風筒內部后側，所述傳動萬向節一置于風筒后端內部，所述連接部（120）后端中間下側傾斜六十度固定有連接扁筒（260），所述連接扁筒（260）下端焊接有驅動件（270）。

6.如權利要求4所述的一種具有漂浮水面結構的水質ph監測儀，其特征在于：所述傳動軸二（250）中間部分轉動安裝在連接扁筒（260）內部，且所述傳動軸二（250）下端部分延伸至驅動件（270）內部。

7.如權利要求6所述的一種具有漂浮水面結構的水質ph監測儀，其特征在于：所述驅動件（270）包括子彈殼（271）、傳動萬向節二（274）以及船槳（275），所述子彈殼（271）內部設置有內腔（273），所述內腔（273）內部后側安裝有傳動萬向節二（274）；

技術總結
本技術提供一種具有漂浮水面結構的水質pH監測儀,包括：浮臺組件以及動力組件，所述浮臺組件后端安裝有動力組件，所述浮臺組件包括浮邊架、連接部以及攝像頭，與現有技術相比，本技術具有如下的有益效果：通過設置浮臺組件，通過將浮臺組件的兩側設置浮邊架，兩個浮邊架與水面接觸并提供整個裝置所需的浮力，有助于減小整個浮臺組件運動的阻力，動力組件的設置，采用子彈式外形的驅動件，不僅自身水阻較小，且能夠產生推力帶動整個裝置前進，使得整個裝置能夠根據需要向目標位置前行并通過檢測件完成對應水域的水質監測，大大提升檢測件的使用靈活性，不再局限于固定區域水質監測。

技術研發人員：魚先見,劉鵬
受保護的技術使用者：商洛市環境監測站（市環境保護科學研究所）
技術研發日：20240919
技術公布日：2025/4/28
