本發明屬于測量，尤其涉及一種下水駁錨定設備加強結構。

背景技術：

1、船廠在船舶建造、修理工程中，一般傳統的設計使用的下水駁，在船舶進出駁、沉浮作業時，需要拖帶到某一水域，拋錨系泊錨定，這樣需要頻繁的拖帶、拋錨操作，受水域環境影響，下水駁穩性較差，工序復雜，安全性不高，容易出現系泊事故。因此需設計改善、提供一種簡捷的下水駁錨定系統及對應的下水駁錨定設備加強結構，確保船舶進出下水駁及沉浮過程操作穩定、安全可控，下水駁錨定設備加強結構可靠，改變傳統不安全操作現狀。

技術實現思路

1、本發明的目的在于提供一種下水駁錨定設備加強結構，旨在解決上述背景技術中存在的技術問題。

2、為實現上述目的，本發明實施例提供的一種下水駁錨定設備加強結構，包括下水駁；所述下水駁包括中部的浮箱以及設于所述浮箱四角的浮力塔樓；所述浮箱上設有錨定設備，所述錨定設備用于在水域固定所述下水駁，所述浮箱包括浮箱甲板和浮箱端封板；所述錨定設備上設有固定加強裝置，所述固定加強裝置用于加固所述錨定設備。

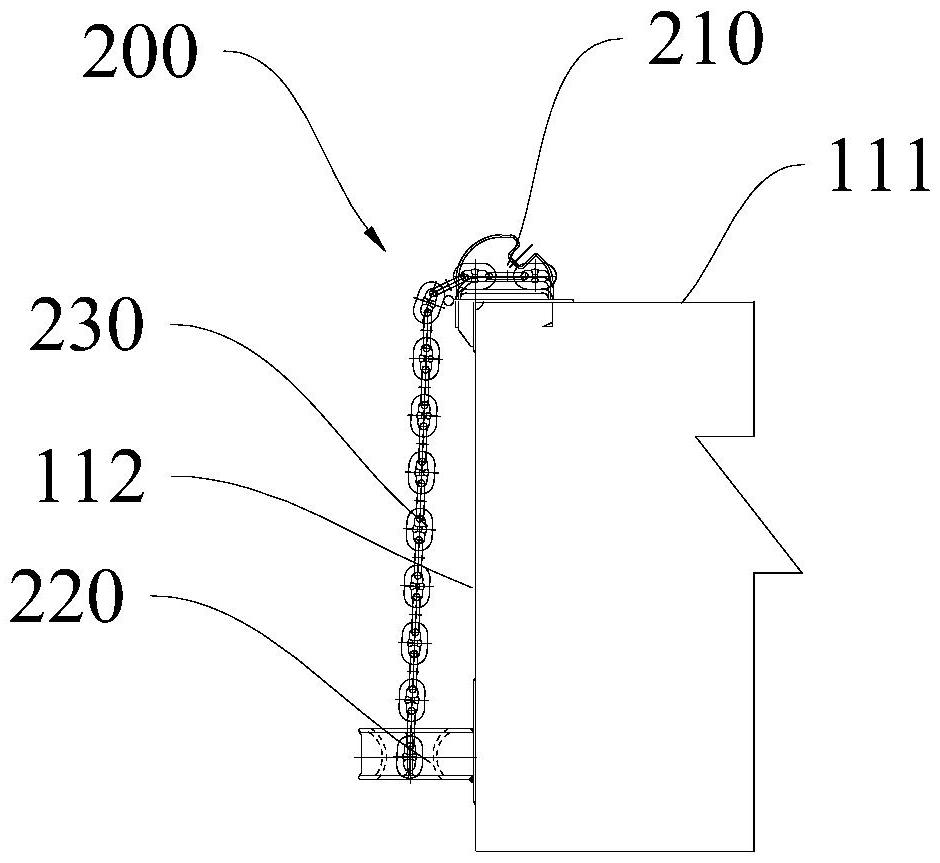

3、可選地，所述錨定設備包括閘刀止鏈器、導纜孔和錨鏈；所述閘刀止鏈器設于所述浮箱甲板上，所述導纜孔設于所述浮箱端封板上，所述錨鏈穿過所述導纜孔和所述閘刀止鏈器，且所述閘刀止鏈器夾住所述錨鏈。

4、可選地，所述浮箱端封板上設有固定位，所述導纜孔設于所述固定位上。

5、可選地，所述閘刀止鏈器、所述導纜孔和所述錨鏈處于同一平面位置。

6、可選地，所述固定加強裝置包括第一加強組件，第二加強組件以及第三加強組件，所述第一加強組件位于所述閘刀止鏈器位置處，用于加固所述閘刀止鏈器處結構強度，所述第三加強組件設于所述導纜孔位置處，用于加固所述導纜孔處結構強度。

7、可選地，所述第一加強組件包括浮箱甲板加強板、浮箱甲板縱骨加強材和浮箱甲板趾端加強肋；所述浮箱甲板加強板、所述浮箱甲板縱骨加強材和所述浮箱甲板趾端加強肋輔助增加所述閘刀止鏈器處結構強度。

8、可選地，所述第二加強組件包括浮箱端封板加強板和浮箱端封板趾端水平加強桁；所述浮箱端封板加強板和所述浮箱端封板趾端水平加強桁輔助增加所述閘刀止鏈器處結構強度。

9、可選地，所述第三加強組件包括浮箱端封板水平加強桁、浮箱端封板垂直加強桁、浮箱端封板下端垂直加強材和浮箱外底縱骨加強材；所述浮箱端封板水平加強桁、所述浮箱端封板垂直加強桁、所述浮箱端封板下端垂直加強材和所述浮箱外底縱骨加強材輔助增加所述導纜孔處結構強度。

10、可選地，所述第一加強組件，所述第二加強組件以及所述第三加強組件均焊接連接于所述浮箱上。

11、與現有技術相比，本發明實施例提供的高密封性測量中的上述一個或多個技術方案至少具有如下技術效果之一：

12、通過設置錨定設備，當船舶停泊時，錨定設備可以將船舶固定在預定位置，防止它因風浪等外力而漂移，通過設置固定加強裝置可以增強錨定設備的結構強度，使得可以承載更多的載荷力，防止因結構強度不夠，造成脫落損壞，影響船舶的安全性。

技術特征：

1.一種下水駁錨定設備加強結構，其特征在于，包括下水駁；所述下水駁包括中部的浮箱以及設于所述浮箱四角的浮力塔樓；所述浮箱上設有錨定設備，所述錨定設備用于在水域固定所述下水駁，所述浮箱包括浮箱甲板和浮箱端封板；所述錨定設備上設有固定加強裝置，所述固定加強裝置用于加固所述錨定設備。

2.根據權利要求1所述的下水駁錨定設備加強結構，其特征在于，所述錨定設備包括閘刀止鏈器、導纜孔和錨鏈；所述閘刀止鏈器設于所述浮箱甲板上，所述導纜孔設于所述浮箱端封板上，所述錨鏈穿過所述導纜孔和所述閘刀止鏈器，且所述閘刀止鏈器夾住所述錨鏈。

3.根據權利要求2所述的下水駁錨定設備加強結構，其特征在于，所述浮箱端封板上設有固定位，所述導纜孔設于所述固定位上。

4.根據權利要求2所述的下水駁錨定設備加強結構，其特征在于，所述閘刀止鏈器、所述導纜孔和所述錨鏈處于同一平面位置。

5.根據權利要求2所述的下水駁錨定設備加強結構，其特征在于，所述固定加強裝置包括第一加強組件，第二加強組件以及第三加強組件，所述第一加強組件位于所述閘刀止鏈器位置處，用于加固所述閘刀止鏈器處結構強度，所述第三加強組件設于所述導纜孔位置處，用于加固所述導纜孔處結構強度。

6.根據權利要求5所述的下水駁錨定設備加強結構，其特征在于，所述第一加強組件包括浮箱甲板加強板、浮箱甲板縱骨加強材和浮箱甲板趾端加強肋；所述浮箱甲板加強板、所述浮箱甲板縱骨加強材和所述浮箱甲板趾端加強肋輔助增加所述閘刀止鏈器處結構強度。

7.根據權利要求5所述的下水駁錨定設備加強結構，其特征在于，所述第二加強組件包括浮箱端封板加強板和浮箱端封板趾端水平加強桁；所述浮箱端封板加強板和所述浮箱端封板趾端水平加強桁輔助增加所述閘刀止鏈器處結構強度。

8.根據權利要求5所述的下水駁錨定設備加強結構，其特征在于，所述第三加強組件包括浮箱端封板水平加強桁、浮箱端封板垂直加強桁、浮箱端封板下端垂直加強材和浮箱外底縱骨加強材；所述浮箱端封板水平加強桁、所述浮箱端封板垂直加強桁、所述浮箱端封板下端垂直加強材和所述浮箱外底縱骨加強材輔助增加所述導纜孔處結構強度。

9.根據權利要求5所述的下水駁錨定設備加強結構，其特征在于，所述第一加強組件，所述第二加強組件以及所述第三加強組件均焊接連接于所述浮箱上。

技術總結
本發明屬于船舶技術領域，尤其涉及一種下水駁錨定設備加強結構，包括下水駁；下水駁包括中部的浮箱以及設于浮箱四角的浮力塔樓；浮箱上設有錨定設備，錨定設備用于在水域固定下水駁，浮箱包括浮箱甲板和浮箱端封板；錨定設備上設有固定加強裝置，固定加強裝置用于加固錨定設備。通過設置錨定設備，當船舶停泊時，錨定設備可以將船舶固定在預定位置，防止它因風浪等外力而漂移，通過設置固定加強裝置可以增強錨定設備的結構強度，使得可以承載更多的載荷力，防止因結構強度不夠，造成脫落損壞，影響船舶的安全性。確保了船舶進出下水駁及沉浮過程操作穩定、安全可控，下水駁錨定設備加強結構可靠。

技術研發人員：莊瑞民,陳鋅,唐黎明,王彬瑜,鐘育章,陳劍亮,丁天宇,莫麗平
受保護的技術使用者：廣東中遠海運重工有限公司
技術研發日：
技術公布日：2025/4/28
