本技術涉及陶瓷酒瓶生產，具體涉及一種陶瓷酒瓶生產用上釉裝置。

背景技術：

1、陶瓷酒瓶略有透氣又不滲漏，對酒的陳釀過程有很好的催陳效果，故被白酒廠商廣泛的使用，對陶瓷酒瓶進行噴釉可使酒瓶表面更加光滑，能延長陶瓷酒瓶的使用壽命，并且對陶瓷酒瓶起到裝飾作用，提高了陶瓷酒瓶的觀賞性和藝術效果，噴釉是現代陶瓷施釉技法之一，是指采用噴釉器將釉料霧化噴到坯體表面；

2、現有的噴釉裝置只能對陶瓷酒瓶的表面進行上釉，酒瓶的底部需要進行二次上釉，這樣的方式比較麻煩，給工作人員增加工作量，或是廠家置配一臺專門對酒瓶底部上釉的噴釉裝置，給廠家增加了一定的成本。

技術實現思路

1、根據背景技術提出的問題，本實用新型提供一種陶瓷酒瓶生產用上釉裝置來解決，接下來對本實用新型做進一步地闡述。

2、一種陶瓷酒瓶生產用上釉裝置，包括噴釉箱，在所述噴釉箱底部通過支撐腳固定在地面上，在所述噴釉箱內部設有第一支撐板，在所述第一支撐板上均勻設有多個支撐機構，所述支撐機構用于放置倒置的陶瓷酒瓶，且所述支撐機構處于陶瓷酒瓶內部；在所述噴釉箱上端固定設有儲釉箱，所述儲釉箱一側設有泵，所述泵通過固定塊與所述噴釉箱上端固定，所述儲釉箱底部通過管道與所述泵連接，所述泵的另一端通過萬向金屬管貫穿至所述噴釉箱內部，在所述萬向金屬管前端設有噴頭；

3、作為優選的，在所述噴釉箱底部設有安裝框，所述安裝框側面設有缺口，所述安裝框內部固定設有電機，所述電機的輸出軸貫穿所述噴釉箱底部與所述第一支撐板底部連接，所述輸出軸與所述噴釉箱底部通過軸承連接；

4、作為優選的，所述支撐機構包括與所述第一支撐板固定連接的圓形支撐桿，在所述支撐桿上均勻設有多個凹槽，所述凹槽內部設有第二支撐板，所述第二支撐板底部與所述凹槽頂部鉸接；且在所述凹槽側面通過第一彈簧與所述第二支撐板連接；

5、作為優選的，在所述支撐桿上端固定設有支撐柱，所述支撐柱外側滑動連接滑套，在所述滑套內部固定設有拉桿，所述拉桿貫穿所述支撐柱和支撐桿和支撐板，且與所述支撐柱和支撐桿和支撐板滑動連接；

6、作為優選的，所述支撐柱內部設有第一通槽，所述第一通槽內部設有第二彈簧，所述拉桿處于所述第二彈簧內部，且在所述拉桿上端還設有擋塊，所述擋塊的直徑大于所述第二彈簧的直徑；

7、作為優選的，在所述拉桿下端拉環；

8、作為優選的，在所述噴釉箱前端鉸接設有門，所述門上設有便于開啟的把手；

9、作為優選的，在所述儲釉箱上端設有蓋板；

10、有益效果：與現有技術相比，本實用新型通過手動的方式調整萬向金屬管前端的噴頭，可以任意角度的調整噴涂的角度，對陶瓷酒瓶的外側進行無死角噴涂；通過設置支撐機構，可以內部對陶瓷酒瓶進行支撐，防止噴涂的時候噴到支撐機構上。

技術特征：

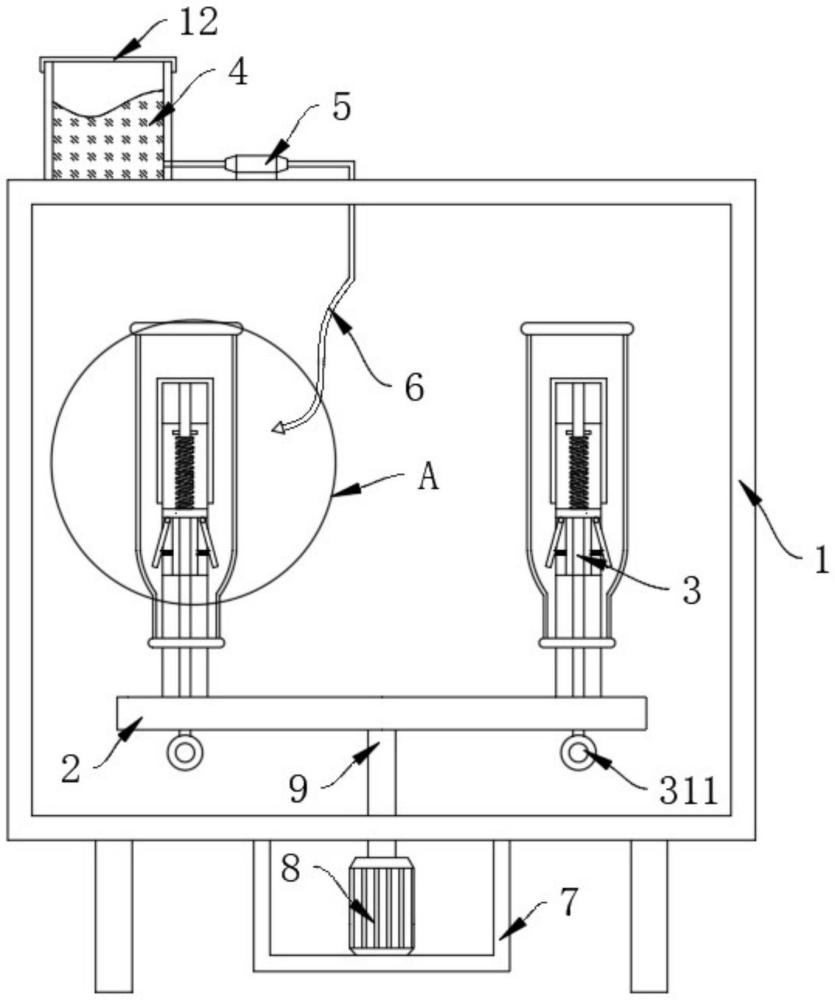

1.一種陶瓷酒瓶生產用上釉裝置，其特征在于：包括噴釉箱(1)，在所述噴釉箱(1)底部通過支撐腳固定在地面上，在所述噴釉箱(1)內部設有第一支撐板(2)，在所述第一支撐板(2)上均勻設有多個支撐機構(3)，所述支撐機構(3)用于放置倒置的陶瓷酒瓶，且所述支撐機構(3)處于陶瓷酒瓶內部；在所述噴釉箱(1)上端固定設有儲釉箱(4)，所述儲釉箱(4)一側設有泵(5)，所述泵(5)通過固定塊與所述噴釉箱(1)上端固定，所述儲釉箱(4)底部通過管道與所述泵(5)連接，所述泵(5)的另一端通過萬向金屬管(6)貫穿至所述噴釉箱(1)內部，在所述萬向金屬管(6)前端設有噴頭。

2.根據權利要求1所述的一種陶瓷酒瓶生產用上釉裝置，其特征在于：在所述噴釉箱(1)底部設有安裝框(7)，所述安裝框(7)側面設有缺口，所述安裝框(7)內部固定設有電機(8)，所述電機(8)的輸出軸(9)貫穿所述噴釉箱(1)底部與所述第一支撐板(2)底部連接，所述輸出軸(9)與所述噴釉箱(1)底部通過軸承連接。

3.根據權利要求1所述的一種陶瓷酒瓶生產用上釉裝置，其特征在于：所述支撐機構(3)包括與所述第一支撐板(2)固定連接的圓形支撐桿(301)，在所述支撐桿(301)上均勻設有多個凹槽(302)，所述凹槽(302)內部設有第二支撐板(303)，所述第二支撐板(303)底部與所述凹槽(302)頂部鉸接；且在所述凹槽(302)側面通過第一彈簧(304)與所述第二支撐板(303)連接。

4.根據權利要求3所述的一種陶瓷酒瓶生產用上釉裝置，其特征在于：在所述支撐桿(301)上端固定設有支撐柱(305)，所述支撐柱(305)外側滑動連接滑套(308)，在所述滑套(308)內部固定設有拉桿(309)，所述拉桿(309)貫穿所述支撐柱(305)和支撐桿(301)和支撐板(2)，且與所述支撐柱(305)和支撐桿(301)和支撐板(2)滑動連接。

5.根據權利要求4所述的一種陶瓷酒瓶生產用上釉裝置，其特征在于：所述支撐柱(305)內部設有第一通槽(306)，所述第一通槽(306)內部設有第二彈簧(307)，所述拉桿(309)處于所述第二彈簧(307)內部，且在所述拉桿(309)上端還設有擋塊(310)，所述擋塊(310)的直徑大于所述第二彈簧(307)的直徑。

6.根據權利要求5所述的一種陶瓷酒瓶生產用上釉裝置，其特征在于：在所述拉桿(309)下端拉環(311)。

7.根據權利要求1所述的一種陶瓷酒瓶生產用上釉裝置，其特征在于：在所述噴釉箱(1)前端鉸接設有門(10)，所述門(10)上設有便于開啟的把手(11)。

8.根據權利要求1所述的一種陶瓷酒瓶生產用上釉裝置，其特征在于：在所述儲釉箱(4)上端設有蓋板(12)。

技術總結
本技術涉及陶瓷酒瓶生產技術領域，具體涉及一種陶瓷酒瓶生產用上釉裝置，包括噴釉箱，在所述噴釉箱底部通過支撐腳固定在地面上，在所述噴釉箱內部設有第一支撐板，在所述第一支撐板上均勻設有多個支撐機構，所述支撐機構用于放置倒置的陶瓷酒瓶，且所述支撐機構處于陶瓷酒瓶內部；在所述噴釉箱上端固定設有儲釉箱，所述儲釉箱一側設有泵，所述泵通過固定塊與所述噴釉箱上端固定，所述儲釉箱底部通過管道與所述泵連接，所述泵的另一端通過萬向金屬管貫穿至所述噴釉箱內部，在所述萬向金屬管前端設有噴頭；本技術通過手動的方式調整萬向金屬管前端的噴頭，可以任意角度的調整噴涂的角度，對陶瓷酒瓶的外側進行無死角噴涂。

技術研發人員：胡小迎,陳新慧,占文超
受保護的技術使用者：景德鎮藝廊陶瓷有限公司
技術研發日：20240701
技術公布日：2025/4/28
