本技術涉及無人機，尤其涉及一種能搭載電影拍攝機的防摔無人機。

背景技術：

1、拍攝無人機是指配備攝像頭或攝像設備的無人機，用于空中拍攝照片或視頻，它可以飛到人類難以到達或無法到達的地方，通過航拍的方式獲取圖像或視頻數據，拍攝無人機可以用于航拍攝影、電影制作、地形測繪、農業植保、災害勘測等領域。

2、現有拍攝無人機在外使用的時候，當遇見緊急情況且無法避免碰撞時，則會導致無人機失控并墜落下來，但是現有的無人機在其底部并沒有防摔的裝置，從而會導致無人機外身損壞，并使無人機無法使用，降低了該無人機的使用壽命。

技術實現思路

1、本實用新型主要提供一種防摔效果好、提高使用壽命的一種能搭載電影拍攝機的防摔無人機。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種能搭載電影拍攝機的防摔無人機，包括有底板，所述底板的頂部固定安裝有多個減震彈簧，所述底板的頂部固定安裝有多個第一阻尼，且多個第一阻尼的外表壁均與多個減震彈簧的內部相連通，多個所述減震彈簧的頂部之間固定安裝有連接板，所述底板的頂部開設有六個圓孔，所述連接板的底部固定安裝有六個圓柱，且六個圓柱的外表壁均活動插設在六個圓孔的內部，所述連接板的頂部固定安裝有無人機機身，所述無人機機身的外表壁設置四個無人機機翼。

3、優選的，四個所述無人機機翼的底部均固定安裝有三個輔助彈簧，三個輔助彈簧為一組，四組所述輔助彈簧的底部均固定安裝有條形板，通過三組輔助彈簧的作用，對四個無人機機翼起到一個墜落緩沖的作用，有效防摔，提高了它的使用壽命。

4、優選的，四個所述條形板的頂部均固定安裝有三個第二阻尼，三個第二阻尼為一組，且四組第二阻尼的外表壁均與四組輔助彈簧的內部相連通，通過四組第二阻尼的作用，保證了四組輔助彈簧的使用效果。

5、優選的，所述無人機機身的頂部開設有兩個條形孔，兩個所述條形孔的內表壁均活動插設有條形塊，通過兩個條形塊和兩個條形孔的作用，方便工作人員將攝像頭放在無人機上。

6、優選的，兩個所述條形塊的頂部之間固定安裝有攝像頭，且攝像頭的底部與無人機機身的頂部接觸，通過攝像頭放在無人機機身上，從而可以實現在無人機上搭載電影拍攝機的效果。

7、優選的，所述無人機機身的頂部固定安裝有固定塊，所述固定塊的頂部固定安裝有螺栓，通過螺栓的作用，便于工作人員將攝像頭限位安裝在無人機上。

8、優選的，所述攝像頭的外壁一側固定安裝有套塊，且固定塊的外表壁活動插設在套塊的內部，所述螺栓的外表壁螺紋連接有螺母，且螺母的底部與套塊的頂部接觸，通過螺母螺紋連接在螺栓上，由于螺母的直徑大于固定塊的寬度，并且向下轉動螺母使其與套塊緊密接觸，從而將攝像頭固定限位在無人機上，且方便工作人員對其拆裝，提高了該無人機的使用效果。

9、與現有技術相比，本實用新型的優點和積極效果在于，

10、1、本實用新型中，當無人機發生碰撞導致墜落時，通過多個減震彈簧和多個第一阻尼的作用，且六個圓柱在六個圓孔的內部上下活動，從而可以對連接板上的無人機機身起到一個緩沖減震的效果，其次再通過四組第二阻尼和四組輔助彈簧的作用，對四個無人機機翼起到一個緩沖防摔的效果，進而對無人機進行有效防摔，增加了無人機的使用壽命。

11、2、本實用新型中，攝像頭通過套塊套在固定塊上，然后將直徑大于固定塊寬度的螺母連接在螺栓上，使其向下轉動，并緊密接觸套塊，與此同時，兩個條形塊均處在兩個條形孔的內部，從而將攝像頭固定限位在無人機機身上，進而可以實現該無人機搭載電影拍攝機的效果。

技術特征：

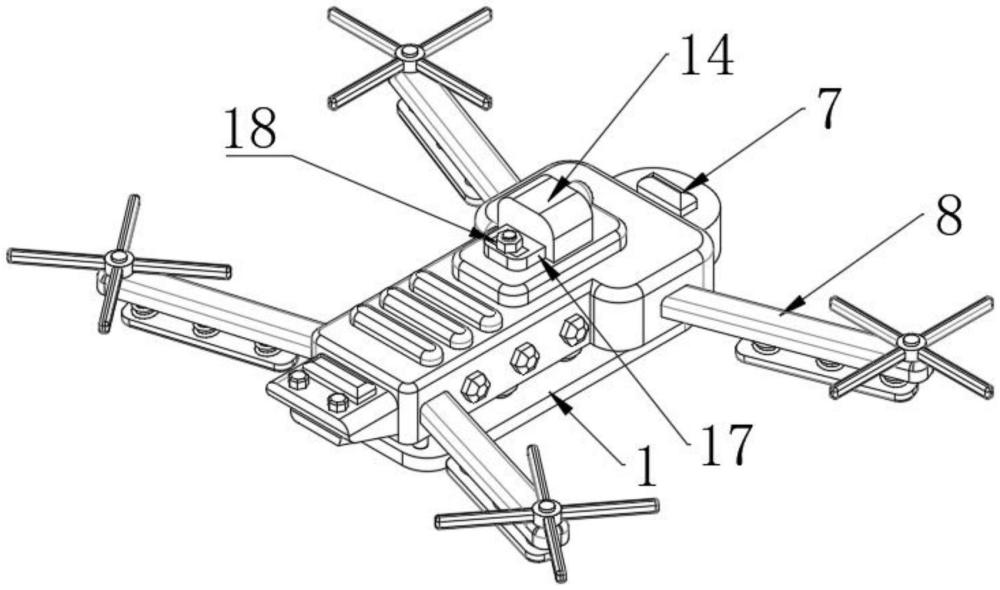

1.一種能搭載電影拍攝機的防摔無人機，包括底板（1），其特征在于：所述底板（1）的頂部固定安裝有多個減震彈簧（2），所述底板（1）的頂部固定安裝有多個第一阻尼（3），且多個第一阻尼（3）的外表壁均與多個減震彈簧（2）的內部相連通，多個所述減震彈簧（2）的頂部之間固定安裝有連接板（4），所述底板（1）的頂部開設有六個圓孔（5），所述連接板（4）的底部固定安裝有六個圓柱（6），且六個圓柱（6）的外表壁均活動插設在六個圓孔（5）的內部，所述連接板（4）的頂部固定安裝有無人機機身（7），所述無人機機身（7）的外表壁設置四個無人機機翼（8）。

2.根據權利要求1所述的一種能搭載電影拍攝機的防摔無人機，其特征在于：四個所述無人機機翼（8）的底部均固定安裝有三個輔助彈簧（9），三個輔助彈簧（9）為一組，四組所述輔助彈簧（9）的底部均固定安裝有條形板（10）。

3.根據權利要求2所述的一種能搭載電影拍攝機的防摔無人機，其特征在于：四個所述條形板（10）的頂部均固定安裝有三個第二阻尼（11），三個第二阻尼（11）為一組，且四組第二阻尼（11）的外表壁均與四組輔助彈簧（9）的內部相連通。

4.根據權利要求3所述的一種能搭載電影拍攝機的防摔無人機，其特征在于：所述無人機機身（7）的頂部開設有兩個條形孔（12），兩個所述條形孔（12）的內表壁均活動插設有條形塊（13）。

5.根據權利要求4所述的一種能搭載電影拍攝機的防摔無人機，其特征在于：兩個所述條形塊（13）的頂部之間固定安裝有攝像頭（14），且攝像頭（14）的底部與無人機機身（7）的頂部接觸。

6.根據權利要求5所述的一種能搭載電影拍攝機的防摔無人機，其特征在于：所述無人機機身（7）的頂部固定安裝有固定塊（15），所述固定塊（15）的頂部固定安裝有螺栓（16）。

7.根據權利要求6所述的一種能搭載電影拍攝機的防摔無人機，其特征在于：所述攝像頭（14）的外壁一側固定安裝有套塊（17），且固定塊（15）的外表壁活動插設在套塊（17）的內部，所述螺栓（16）的外表壁螺紋連接有螺母（18），且螺母（18）的底部與套塊（17）的頂部接觸。

技術總結
本技術提供一種能搭載電影拍攝機的防摔無人機，涉及無人機技術領域，包括有底板，底板的頂部固定安裝有多個減震彈簧，底板的頂部固定安裝有多個第一阻尼，且多個第一阻尼的外表壁均與多個減震彈簧的內部相連通，多個減震彈簧的頂部之間固定安裝有連接板，底板的頂部開設有六個圓孔，連接板的底部固定安裝有六個圓柱，且六個圓柱的外表壁均活動插設在六個圓孔的內部，連接板的頂部固定安裝有無人機機身。本技術，通過多個減震彈簧和多個第一阻尼的作用，且六個圓柱在六個圓孔的內部上下活動，從而可以對連接板上的無人機機身起到一個緩沖減震的效果，進而對無人機進行有效防摔，增加了無人機的使用壽命。

技術研發人員：侯俊丞,郭勇
受保護的技術使用者：湖南領翼科技有限公司
技術研發日：20240517
技術公布日：2025/4/28
