本技術屬于包裝設備，特別涉及一種食品包裝機的可調式網紋封口尺。

背景技術：

1、裝有食物或者氣體(薯片類膨化食物會裝有填裝氮氣)的食品包裝袋的待封口，會根據食品包裝袋所裝食物/氣體的容量，而呈現不同的封口高度，且不同尺寸大小的食品包裝袋在裝載食物時也會呈現不同的封口高度。

2、公告號為cn213832259u的實用新型專利公開了一種食品包裝機的網紋封口尺，涉及包裝機械制造行業領域，包括安裝板、加熱油槽、加熱柱、循環泵、閥門、出油管柱、錐形槽、錐形座、封口尺、導熱油槽、單向閥、進油管柱、單向閥頂針。本實用新型設計方案通過拆裝錐形座和錐形安裝管柱以及內部導熱油腔的設計使網紋封口尺的加熱方式通過導熱油進行加熱，溫控均衡，有利于保證封口質量，同時極大的方便了封口尺的拆裝更換。

3、上述對比技術沒有針對食品包裝袋不同封口高度的適應性調節能力，且網紋板的更換適配比較麻煩，不能靈活的針對不同寬度的食品包裝袋進行適應性調整。

技術實現思路

1、本實用新型的目的是提供一種食品包裝機的可調式網紋封口尺，以解決現有網紋封口尺技術沒有針對食品包裝袋不同封口高度的適應性調節能力的問題。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：

3、一種食品包裝機的可調式網紋封口尺，包括：調寬機構、封口機構、活動網紋板、固定網紋板；所述封口機構為兩組，兩組封口機構之間采用調寬機構連接，調寬機構采用安裝架固定在一板狀結構的安裝板上，封口機構的主體為一板狀結構的板架，板架遠離安裝板的一側設有一豎直的滑軌，滑軌上滑動配合有滑動座和調節座，滑動座上利用活動齒固定有活動網紋板，調節座利用固定齒固定有固定網紋板，活動網紋板、固定網紋板均為一側面為網紋結構的金屬板，且活動網紋板、固定網紋板的網紋對向設置，板架上設有一旋轉動力機構，旋轉動力機構的輸出軸上固定有一偏轉桿，滑動座的一側向安裝板側延伸并旋轉配合有一連桿，連桿另一端和偏轉桿旋轉配合。

4、進一步的，為了方便對調節座進行固定，所述調節座上設有一沉頭螺紋孔形成鎖固孔，鎖固孔內旋固有螺栓。

5、進一步的，為了避免鎖固孔內旋固的螺栓對板架造成損傷，所述板架在與螺栓的接觸面上固定有一耐磨材料制成的豎直的耐磨條。

6、進一步的，為了使活動網紋板、固定網紋板能直接進行熔封，所述活動網紋板遠離網紋的一側固定有加熱器或者固定網紋板遠離網紋的一側固定有加熱器。

7、進一步的，為了方便更換不同寬度的活動網紋板、固定網紋板；所述調寬機構，包括：外套管、內滑桿；所述內滑桿滑動內嵌在外套管內，所述調寬機構至少為一組，調寬機構的外套管固定在安裝架上，調寬機構的兩端，分別和兩組封口機構的板架固定。

8、進一步的，為了方便對調寬機構的寬度進行固定，所述調寬機構，還包括：鎖栓，外套管上設有一螺紋孔，螺紋孔內旋固有一鎖栓。

9、進一步的，所述旋轉動力機構為一舵機或者伺服電機。

10、進一步的，為了便于活動網紋板、固定網紋板定位安裝，所述活動齒、固定齒上設有條形的凹槽，活動網紋板、固定網紋板遠離網紋的一側設有內嵌在凹槽內的凸條。

11、綜上所述，本實用新型具有以下有益效果：

12、①可以根據不同的食品包裝機封口高度，進行適應性調節：通過封口機構的設立，根據食品包裝袋的厚度(如圖所示，食品包裝袋所裝食物/氣體的容量會導致食品包裝橫置時器封口的高度不一致)，需要對固定網紋板的高度調節，調節固定網紋板的高度時，松動鎖固孔內的螺栓，即可對固定網紋板、調節座、固定齒的整體高度進行調整，使固定網紋板和食品包裝袋的待封口相近或者接觸，調節完畢后，重新鎖固鎖固孔內的螺栓，將固定網紋板、調節座、固定齒的整體高度固定，進而對食品包裝袋的厚度的封口高度進行適應性調節

13、②可以根據不同的食品包裝機封口寬度，進行適應性調節：通過調寬機構的設立，因為食品包裝袋的尺寸型號不一，其上的食品包裝袋待封口長度也會不同，所以就需要更換不同寬度的活動網紋板、固定網紋板；更換時，從活動齒、固定齒上分別取下原活動網紋板、原固定網紋板；再松動鎖栓，滑動內滑桿在外套管內的位置，進而改變兩組封口機構之間的間距，使其間距和新的活動網紋板、固定網紋板的寬度對應，再在活動齒、固定齒上分別裝上新的活動網紋板、原固定網紋板，再重新鎖固鎖栓將外套管、內滑桿位置相對固定，即可根據不同的食品包裝機封口寬度，進行適應性調節。

技術特征：

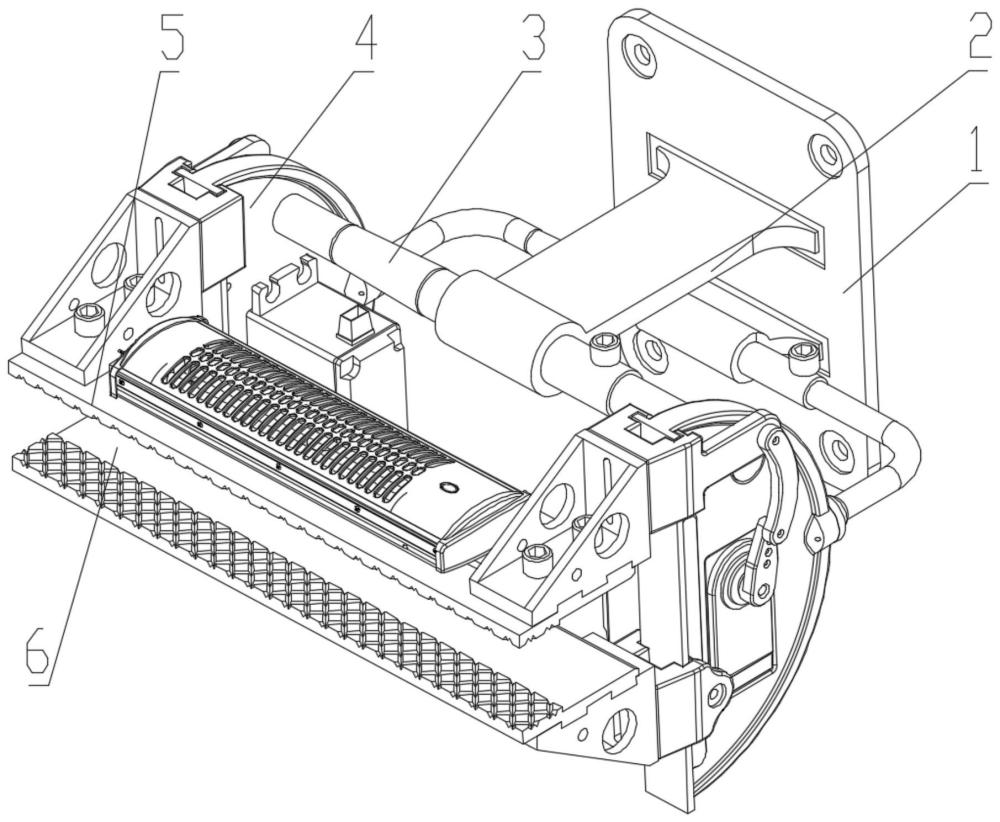

1.一種食品包裝機的可調式網紋封口尺，包括：調寬機構(3)、封口機構(4)、活動網紋板(5)、固定網紋板(6)；其特征在于：所述封口機構(4)為兩組，兩組封口機構(4)之間采用調寬機構(3)連接，調寬機構(3)采用安裝架(2)固定在一板狀結構的安裝板(1)上，封口機構(4)的主體為一板狀結構的板架(41)，板架(41)遠離安裝板(1)的一側設有一豎直的滑軌(42)，滑軌(42)上滑動配合有滑動座(43)和調節座(44)，滑動座(43)上利用活動齒(45)固定有活動網紋板(5)，調節座(44)利用固定齒(46)固定有固定網紋板(6)，活動網紋板(5)、固定網紋板(6)均為一側面為網紋結構的金屬板，且活動網紋板(5)、固定網紋板(6)的網紋對向設置，板架(41)上設有一旋轉動力機構(47)，旋轉動力機構(47)的輸出軸上固定有一偏轉桿(48)，滑動座(43)的一側向安裝板(1)側延伸并旋轉配合有一連桿(49)，連桿(49)另一端和偏轉桿(48)旋轉配合。

2.根據權利要求1所述的一種食品包裝機的可調式網紋封口尺，其特征在于：所述調節座(44)上設有一沉頭螺紋孔形成鎖固孔(410)，鎖固孔(410)內旋固有螺栓。

3.根據權利要求2所述的一種食品包裝機的可調式網紋封口尺，其特征在于：所述板架(41)在與螺栓的接觸面上固定有一耐磨材料制成的豎直的耐磨條(411)。

4.根據權利要求1所述的一種食品包裝機的可調式網紋封口尺，其特征在于：所述活動網紋板(5)遠離網紋的一側固定有加熱器(7)或者固定網紋板(6)遠離網紋的一側固定有加熱器(7)。

5.根據權利要求1所述的一種食品包裝機的可調式網紋封口尺，其特征在于：所述調寬機構(3)，包括：外套管(31)、內滑桿(32)；所述內滑桿(32)滑動內嵌在外套管(31)內，所述調寬機構(3)至少為一組，調寬機構(3)的外套管(31)固定在安裝架(2)上，調寬機構(3)的兩端，分別和兩組封口機構(4)的板架(41)固定。

6.根據權利要求5所述的一種食品包裝機的可調式網紋封口尺，其特征在于：所述調寬機構(3)，還包括：鎖栓(33)，外套管(31)上設有一螺紋孔，螺紋孔內旋固有一鎖栓(33)。

7.根據權利要求1所述的一種食品包裝機的可調式網紋封口尺，其特征在于：所述旋轉動力機構(47)為一舵機或者伺服電機。

8.根據權利要求1所述的一種食品包裝機的可調式網紋封口尺，其特征在于：所述活動齒(45)、固定齒(46)上設有條形的凹槽，活動網紋板(5)、固定網紋板(6)遠離網紋的一側設有內嵌在凹槽內的凸條。

技術總結
本技術公開了一種食品包裝機的可調式網紋封口尺，包括：調寬機構、封口機構、活動網紋板、固定網紋板；所述封口機構為兩組，兩組封口機構之間采用調寬機構連接，調寬機構采用安裝架固定在一板狀結構的安裝板上，封口機構的主體為一板狀結構的板架，板架遠離安裝板的一側設有一豎直的滑軌，滑軌上滑動配合有滑動座和調節座，滑動座上利用活動齒固定有活動網紋板，調節座利用固定齒固定有固定網紋板，活動網紋板、固定網紋板均為一側面為網紋結構的金屬板，板架上設有一旋轉動力機構，旋轉動力機構的輸出軸上固定有一偏轉桿，滑動座的一側向安裝板側延伸并旋轉配合有一連桿，連桿另一端和偏轉桿旋轉配合；可以對封口高度、寬度，進行適應性調節。

技術研發人員：魏先海
受保護的技術使用者：湖北信美智能設備有限公司
技術研發日：20240411
技術公布日：2025/4/28
