本發明涉及樣本存儲,特別是一種吸頭用真空系統及操作方法。
背景技術:
1、在生物樣本庫領域,用于容納生物樣本的凍存管個體較小,真空吸取是存取管時經常采用的方式,真空吸取需要真空泵提供真空。真空泵在進行松開樣本管時,需要引入氣體進行正壓破真空,而樣本管轉運操作通常在工作艙內進行,工作艙室內部環境通常進行消毒及除濕等,引入外部氣體易破壞環境穩定。
2、為此,發明人設計了一款吸頭用真空系統及操作方法。
技術實現思路
1、本部分的目的在于概述本發明的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊,而這種簡化或省略不能用于限制本發明的范圍。
2、鑒于上述或現有技術中存在的問題,提出了本發明。
3、因此,本發明的目的是提供一種吸頭用真空系統,其能夠通過控制三組電磁閥的開閉,分別實現真空吸頭的負壓和正壓,從而進行樣本的吸取和放置,并且氣體來源為連通的工作艙內,實現了全封閉,避免了引入外部氣體破壞工作艙內的干燥環境,造成工作艙內的樣本或者機械設備結霜。
4、為解決上述技術問題,本發明提供如下技術方案:一種吸頭用真空系統,其包括真空驅動組件、儲壓組件,以及真空控制組件;真空驅動組件與真空控制組件連通,儲壓組件與真空控制組件連通,真空控制組件分別與吸頭和工作艙連通;真空驅動組件通過真空控制組件可對儲壓組件進行真空抽取,真空控制組件與儲壓組件、真空驅動組件進行配合形成吸頭正壓或負壓,通過吸頭對樣本管吸取或放置。
5、作為本發明吸頭用真空系統的一種優選方案,其中:真空控制組件包括第一管路控制件,以及第二管路控制件;真空驅動組件分別對與第一管路控制件和第二管路控制件進行連接,第一管路控制件和第二管路控制件可連通,第二管路控制件與儲壓組件連接。
6、作為本發明吸頭用真空系統的一種優選方案,其中:第一管路控制件包括a電磁閥、第一連接管、第二連接管,以及工作艙連接管;第一連接管連通a電磁閥和真空驅動組件,第二連接管與a電磁閥和工作艙連接管連接。
7、作為本發明吸頭用真空系統的一種優選方案,其中:第二管路控制件包括c電磁閥、第三連接管以及第四連接管;第三連接管與c電磁閥和真空驅動組件進行連接,第四連接管與c電磁閥和工作艙連接管連接。
8、作為本發明吸頭用真空系統的一種優選方案,其中:第二管路控制件還包括第五管道、第六管道、真空壓力開關,以及真空吸頭管路;第五管道與真空壓力開關和c電磁閥進行連接,第六管道與第五管道和儲壓組件進行連接,真空壓力開關與真空吸頭管路進行連接。
9、作為本發明吸頭用真空系統的一種優選方案,其中:真空吸頭管路一側連接真空過濾器,真空過濾器設置在真空壓力開關側方。
10、作為本發明吸頭用真空系統的一種優選方案,其中:儲壓組件包括儲壓罐,以及第三管路控制件;第三管路控制件與儲壓罐和第二管路控制件進行連接。
11、作為本發明吸頭用真空系統的一種優選方案,其中:第三管路控制件包括b電磁閥、第七管道,以及第八管道;第七管道與b電磁閥和儲壓罐一端連接,第八管道與儲壓罐和b電磁閥另一端連接。
12、作為本發明吸頭用真空系統的一種優選方案,其中:儲壓罐與a電磁閥、真空驅動組件、c電磁閥以及工作艙可形成串聯回路,儲壓罐可形成負壓。
13、作為本發明吸頭用真空系統的一種優選方案,其中:真空驅動組件與a電磁閥、b電磁閥、c電磁閥、儲壓罐、真空過濾器、真空壓力開關、吸頭以及工作艙可形成串聯負壓回路,吸頭可負壓吸取樣本管。
14、作為本發明吸頭用真空系統的一種優選方案,其中:真空驅動組件與a電磁閥、c電磁閥、真空壓力開關、真空過濾器,吸頭以及工作艙可形成串聯正壓回路,吸頭可正壓放置樣本管。
15、本發明還提供如下技術方案,包括吸頭用真空系統,還包括真空系統操作方法,如下:s1:真空驅動組件通電,系統開始運轉;
16、s2:a電磁閥、b電磁閥、c電磁閥均處于失電狀態:a電磁閥、b電磁閥、c電磁閥的2路端口和3路端口均接通,儲壓罐處于斷開閉合狀態;此時,工作艙、c電磁閥的3路2路端口、真空驅動組件、a電磁閥的2路3路端口、儲壓罐構成串聯,儲壓罐內氣體被抽出到工作艙內,儲壓罐形成負壓,其余元件暫未參與到氣路中;
17、s3:a電磁閥、c電磁閥失電狀態,b電磁閥得電狀態:a電磁閥和c電磁閥的2路端口和3路端口均接通,b電磁閥的2路端口和1路端口接通,此時,吸頭、真空壓力開關、真空過濾器、b電磁閥的2路端口和1路端口、儲壓罐、a電磁閥的3路和2路端口、真空驅動組件、c電磁閥的2路端口和3路端口,以及工作艙,構成串聯回路,吸頭處負壓吸取凍存管,真空壓力開關反饋負壓吸取信號;
18、s4:a電磁閥、c電磁閥得電狀態,b電磁閥失電狀態:a電磁閥、c電磁閥的2路端口和1路端口均接通,儲壓罐為斷開閉合狀態,此時,吸頭、真空壓力開關、真空過濾器、c電磁閥的2路端口和1路端口、真空驅動組件、a電磁閥的1路和2路端口,以及工作艙,構成串聯回路,吸頭處正壓放開凍存管;
19、s5:循環步驟3和步驟4,通過吸頭對凍存管的負壓吸取和正壓放置。
20、本發明的有益效果:本發明通過真空系統兩條管路分別接入吸頭及工作艙,通過控制三組電磁閥的開閉,分別實現真空吸頭的負壓真空吸管及正壓破真空放管,且氣體均來源于另一管路連通的工作艙內,實現全封閉,避免引入外部氣體破壞工作艙內的干燥環境,造成低溫存儲區的樣本或設備部件結霜/冰。

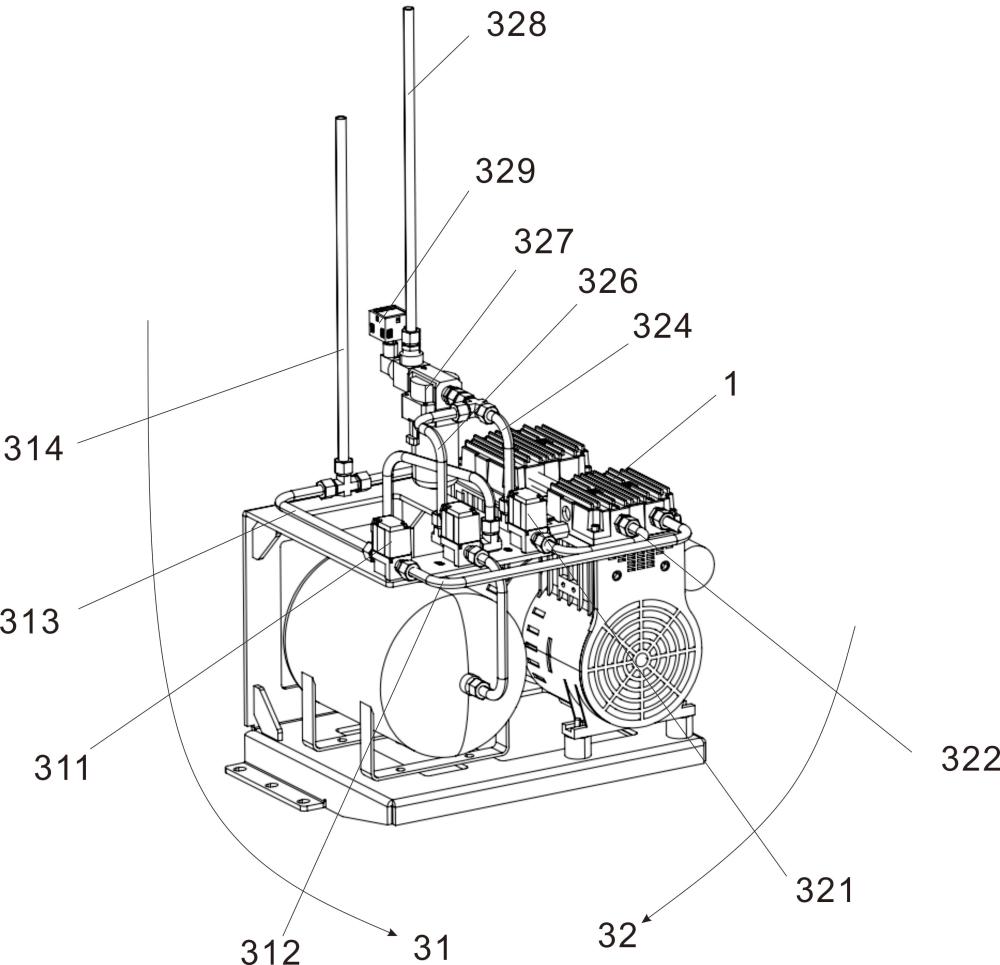

1.一種吸頭用真空系統,其特征在于:包括真空驅動組件(1)、儲壓組件(2),以及真空控制組件(3);所述真空驅動組件(1)與真空控制組件(3)連通,所述儲壓組件(2)與真空控制組件(3)連通,所述真空控制組件(3)分別與吸頭和工作艙連通;所述真空驅動組件(1)通過真空控制組件(3)可對儲壓組件(2)進行真空抽取,所述真空控制組件(3)與儲壓組件(2)、真空驅動組件(1)進行配合形成吸頭正壓或負壓,通過吸頭對樣本管吸取或放置。
2.如權利要求1所述的吸頭用真空系統,其特征在于:所述真空控制組件(3)包括第一管路控制件(31),以及第二管路控制件(32);所述真空驅動組件(1)分別與所述第一管路控制件(31)和第二管路控制件(32)進行連接,所述第一管路控制件(31)和第二管路控制件(32)可連通,所述第二管路控制件(32)與儲壓組件(2)連接。
3.如權利要求2所述的吸頭用真空系統,其特征在于:所述第一管路控制件(31)包括a電磁閥(311)、第一連接管(312)、第二連接管(313),以及工作艙連接管(314);所述第一連接管(312)連通a電磁閥(311)和真空驅動組件(1),所述第二連接管(313)與a電磁閥(311)和工作艙連接管(314)連接。
4.如權利要求3所述的吸頭用真空系統,其特征在于:所述第二管路控制件(32)包括c電磁閥(321)、第三連接管(322)以及第四連接管(323);所述第三連接管(322)與c電磁閥(321)和真空驅動組件(1)進行連接,所述第四連接管(323)與c電磁閥(321)和工作艙連接管(314)連接。
5.如權利要求4所述的吸頭用真空系統,其特征在于:所述第二管路控制件(32)還包括第五管道(324)、第六管道(326)、真空壓力開關(327),以及真空吸頭管路(328);所述第五管道(324)與真空壓力開關(327)和c電磁閥(321)進行連接,所述第六管道(326)與第五管道(324)和儲壓組件(2)進行連接,所述真空壓力開關(327)與真空吸頭管路(328)進行連接。
6.如權利要求5所述的吸頭用真空系統,其特征在于:所述真空吸頭管路(328)一側連接真空過濾器(329),所述真空過濾器(329)設置在真空壓力開關(327)側方。
7.如權利要求6所述的吸頭用真空系統,其特征在于:所述儲壓組件(2)包括儲壓罐(21),以及第三管路控制件(22);所述第三管路控制件(22)與儲壓罐(21)和第二管路控制件(32)進行連接。
8.如權利要求7所述的吸頭用真空系統,其特征在于:所述第三管路控制件(22)包括b電磁閥(221)、第七管道(222),以及第八管道(223);第七管道(222)與b電磁閥(221)和儲壓罐(21)一端連接,所述第八管道(223)與儲壓罐(21)和b電磁閥(221)另一端連接。
9.如權利要求8所述的吸頭用真空系統,其特征在于:所述儲壓罐(21)與a電磁閥(311)、真空驅動組件(1)、c電磁閥(321)以及工作艙可形成串聯回路,所述儲壓罐(21)可形成負壓。
10.如權利要求9所述的吸頭用真空系統,其特征在于:所述真空驅動組件(1)與a電磁閥(311)、b電磁閥(221)、c電磁閥(321)、儲壓罐(21)、真空過濾器(329)、真空壓力開關(327)、吸頭以及工作艙可形成串聯負壓回路,所述吸頭可負壓吸取樣本管。
11.如權利要求9所述的吸頭用真空系統,其特征在于:所述真空驅動組件(1)與a電磁閥(311)、c電磁閥(321)、真空壓力開關(327)、真空過濾器(329),吸頭以及工作艙可形成串聯正壓回路,所述吸頭可正壓放置樣本管。
12.一種真空系統操作方法,其特征在于:包括如權利要求10或11所述的吸頭用真空系統,還包括如下操作方法;
