本技術涉及線盤相關領域，尤其是一種影視燈光使用收納式線盤。

背景技術：

1、影視燈是在舞臺演出和影視拍攝中，為了照明及達到某種光線效果而使用的一類燈具，實際上由大功率閃光燈與造型燈組成，而影視燈連接都需要用到連接線盤，而現在的線盤存在以下問題：

2、在影視燈光的使用中，使用人員經常需要收納盤線，人工盤線效率低；在多燈場景中，容易出現弄混電源線的情況，無法直觀的判斷電路是否通路，而且傳統的盤線器無法無極固定，必須拉到底才能收回；

3、使得傳統線盤使用起來非常的不方便。

技術實現思路

1、本實用新型的目的在于提供一種影視燈光使用收納式線盤，以解決上述背景技術中提出的問題。

2、本實用新型解決其技術問題是采取以下技術方案實現的：

3、一種影視燈光使用收納式線盤，包括下線盒和上線盒，所述下線盒與所述上線盒之間螺紋設有四個可拆螺栓，所述下線盒內部固定設有轉動基座，所述轉動基座中安裝有發條，所述發條上設置有收納線盤，所述收納線盤上頂部固定安裝有下連通銅環，所述下連通銅環上固定設有三個銅扣，所述上線盒上固定安裝有接線盒，所述接線盒中設置有設備連接線，所述上線盒的內部固定安裝有上連通銅環，所述設備連接線的一端連接到所述上連通銅環上，所述下線盒和所述上線盒組合后所述銅扣抵接到所述上連通銅環上實現導通。

4、作為優選，所述收納線盤上側固定安裝有四個限制板，所述收納線盤為特殊絕緣材料或是塑料，且內部中空，所述收納線盤上設有內外貫通的穿線孔，電源連接線的一端穿過所述穿線孔進入到所述收納線盤內部且連接到所述下連通銅環的底部，所述電源連接線能夠纏繞到所述收納線盤的上側，所述限制板防止所述電源連接線滑出。

5、作為優選，所述收納線盤上固定安裝有荊棘盤，所述下線盒上設置有收納機構，所述收納機構與所述下線盒之間螺紋設有四個安裝螺栓，所述收納機構上滑動設有收納按鈕，所述收納按鈕與所述收納機構之間連接有彈動彈簧，所述收納按鈕下側固定設有頂動滑桿。

6、作為優選，所述收納機構上設有開口向一側的限制滑槽，所述限制滑槽中滑動設有卡鎖板，所述卡鎖板中設有限制卡槽，所述限制卡槽的寬度小于所述收納按鈕的下端、大于或是等于所述頂動滑桿的直徑，所述卡鎖板上固定設有固定塊。

7、作為優選，所述收納機構的內側轉動設有卡爪轉軸，所述卡爪轉軸上固定設有卡爪，所述卡爪的一側與所述頂動滑桿鉸接，所述卡爪與所述收納機構之間連接轉動扭簧，所述卡爪能夠與所述收納線盤上的荊棘盤配合。

8、作為優選，所述接線盒上固定設有連通指示燈，所述連通指示燈能夠通過顯示紅燈或是綠燈來提示有無接通，所述上線盒中設置有溫度傳感報警器，所述溫度傳感報警器能夠監測線纜的溫度提供警報。

9、作為優選，所述下線盒的底部能夠用安裝微型電機替代所述發條，所述微型電機中轉動設有電機轉軸，所述電機轉軸上能夠安裝所述收納線盤。

10、本實用新型的優點和積極效果是：

11、1、本實用新型通過使用棘輪棘爪結構配合發條彈簧，為盤線器收納線纜提供動力，從而實現線纜的無極固定和收納，而設置的發光二極管，可判斷是否通路，電纜線內有溫度傳感器，當溫度達到設定報警值，盤線器內的蜂鳴器會報警，從而起到預警的作用，收納開關采用兩段式設計防止誤操作。

技術特征：

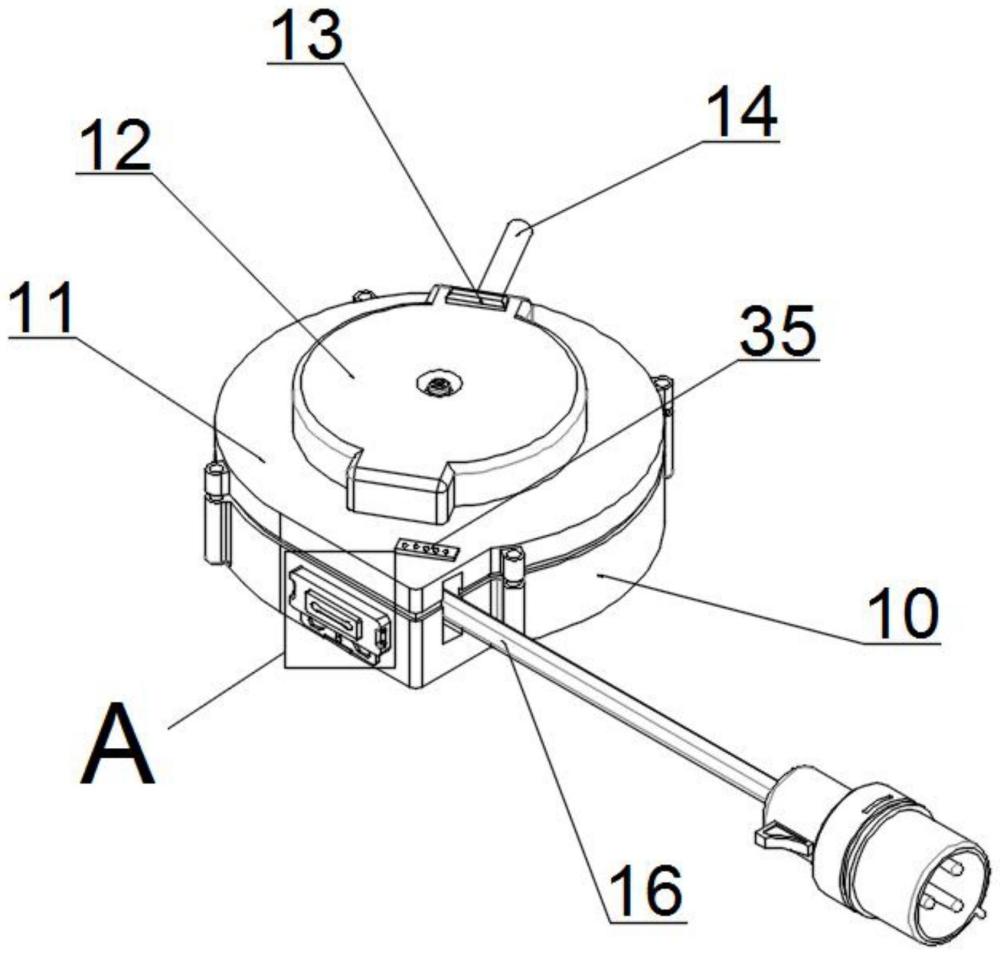

1.一種影視燈光使用收納式線盤，包括下線盒(10)和上線盒(11)，其特征在于：所述下線盒(10)與所述上線盒(11)之間螺紋設有四個可拆螺栓，所述下線盒(10)內部固定設有轉動基座(32)，所述轉動基座(32)中安裝有發條(33)，所述發條(33)上設置有收納線盤(27)，所述收納線盤(27)上頂部固定安裝有下連通銅環(29)，所述下連通銅環(29)上固定設有三個銅扣(30)，所述上線盒(11)上固定安裝有接線盒(12)，所述接線盒(12)中設置有設備連接線(14)，所述上線盒(11)的內部固定安裝有上連通銅環(31)，所述設備連接線(14)的一端連接到所述上連通銅環(31)上。

2.根據權利要求1所述的一種影視燈光使用收納式線盤，其特征在于：所述收納線盤(27)上側固定安裝有四個限制板(28)，所述收納線盤(27)為絕緣材料，且內部中空，所述收納線盤(27)上設有內外貫通的穿線孔(34)，電源連接線(16)的一端穿過所述穿線孔(34)進入到所述收納線盤(27)內部且連接到所述下連通銅環(29)的底部。

3.根據權利要求2所述的一種影視燈光使用收納式線盤，其特征在于：所述收納線盤(27)上固定安裝有荊棘盤，所述下線盒(10)上設置有收納機構(17)，所述收納機構(17)與所述下線盒(10)之間螺紋設有四個安裝螺栓，所述收納機構(17)上滑動設有收納按鈕(18)，所述收納按鈕(18)與所述收納機構(17)之間連接有彈動彈簧，所述收納按鈕(18)下側固定設有頂動滑桿(26)。

4.根據權利要求3所述的一種影視燈光使用收納式線盤，其特征在于：所述收納機構(17)上設有開口向一側的限制滑槽(22)，所述限制滑槽(22)中滑動設有卡鎖板(19)，所述卡鎖板(19)中設有限制卡槽(20)，所述限制卡槽(20)的寬度小于所述收納按鈕(18)的下端、大于或是等于所述頂動滑桿(26)的直徑，所述卡鎖板(19)上固定設有固定塊(21)。

5.根據權利要求4所述的一種影視燈光使用收納式線盤，其特征在于：所述收納機構(17)的內側轉動設有卡爪轉軸(24)，所述卡爪轉軸(24)上固定設有卡爪(23)，所述卡爪(23)的一側與所述頂動滑桿(26)鉸接，所述卡爪(23)與所述收納機構(17)之間連接轉動扭簧，所述卡爪(23)能夠與所述收納線盤(27)上的荊棘盤配合。

6.根據權利要求1所述的一種影視燈光使用收納式線盤，其特征在于：所述接線盒(12)上固定設有連通指示燈(13)，所述連通指示燈(13)能夠通過顯示紅燈或是綠燈來提示有無接通，所述上線盒(11)中設置有溫度傳感報警器(35)，所述溫度傳感報警器(35)能夠監測線纜的溫度提供警報。

7.根據權利要求1所述的一種影視燈光使用收納式線盤，其特征在于：所述下線盒(10)的底部能夠用安裝微型電機(36)替代所述發條(33)，所述微型電機(36)中轉動設有電機轉軸(37)，所述電機轉軸(37)上能夠安裝所述收納線盤(27)。

技術總結
一種影視燈光使用收納式線盤，涉及線盤相關領域，包括下線盒和上線盒，所述下線盒與所述上線盒之間螺紋設有四個可拆螺栓，所述下線盒內部固定設有轉動基座，所述轉動基座中安裝有發條，所述發條上設置有收納線盤，所述收納線盤上頂部固定安裝有下連通銅環，所述下連通銅環上固定設有三個銅扣，所述上線盒上固定安裝有接線盒，所述接線盒中設置有設備連接線，通過使用棘輪棘爪結構配合發條彈簧，為盤線器收納線纜提供動力，從而實現線纜的無極固定和收納，而設置的發光二極管，可判斷是否通路，電纜線內有溫度傳感器，當溫度達到設定報警值，盤線器內的蜂鳴器會報警，從而起到預警的作用，收納開關采用兩段式設計防止誤操作。

技術研發人員：樓晉成,徐潤鵬
受保護的技術使用者：樓晉成
技術研發日：20240125
技術公布日：2025/4/28
