本技術涉及纜線生產輔助裝置，具體涉及一種用于防潮纜線裹覆金屬護套后的放卷裝置。

背景技術：

1、在加工生產有金屬護套的防潮纜線過程中，需要對裹了金屬護套的纜線結構進一步進行外護套層的加工處理，同時為了防止對剛裹覆的金屬護套造成機械損傷，不會采用繞線機以將纜線緊緊地繞卷在卷盤上再進行轉移的操作，目前一般都是通過將一段裹覆了金屬護套的纜線松垮地盤成圓筒后轉移至下一個加工設備前進行放卷加工。基于同樣的理由，圓筒狀纜線一般都是成臥狀進行放卷，而目前常規的放卷結構都是配合卷筒的立式放卷設備，故而目前必要設計一種配合臥式放置的圓筒狀纜線進行放卷的裝置。

技術實現思路

1、本實用新型所要解決的技術問題是：提供一種用于防潮纜線裹覆金屬護套后的放卷裝置，以解決當前缺少對臥式放置的圓筒狀纜線進行放卷的金屬設備，導致加工不便的問題。

2、為解決上述問題，本實用新型提供了如下技術方案：

3、一種用于防潮纜線裹覆金屬護套后的放卷裝置；它包括支撐立柱；在支撐立柱的上頂部設置有懸臂支臺；在懸臂支臺的伸出端和尾端分別可轉動地安裝有前輥輪和后輥輪；在前輥輪與后輥輪之間還設置有壓直組件；在懸臂支臺的伸出端上還安裝有用于限制纜線擺動幅度的輔助限位組件。

4、優選的，支撐立柱包括安裝在地面的主支柱；在主支柱上頂端面的中部位置開有定位盲孔，在定位盲孔處可轉動地安裝有活動支柱；主支柱與活動支柱之間通過法蘭盤可拆卸地進行連接；懸臂支臺安裝在活動支柱的頂部。

5、進一步的，在主支柱上還可轉動地安裝有呈懸臂裝的輔助支臺；在輔助支臺的伸出端上設置有降位輥輪。

6、進一步的，在主支臺的上側還設置有人工平臺；在人工平臺的周側設置有護欄，且在人工平臺上還設置有爬梯。

7、優選的，前輥輪和后輥輪的結構相同，且兩者均通過成對的耳板進行安裝；其中用于安裝前輥輪的耳板向外側傾斜設置，安裝后輥輪的耳板則豎直設置。

8、優選的，壓直組件包括一對豎桿；在兩個豎桿的頂部均設置有定位槽，在定位槽上安裝有一對相鄰的壓直輥輪；兩個壓直輥輪之間空隙與前輥輪頂部工作面處于同一水平高度。

9、進一步的，豎桿頂部凹槽的兩側還開有導向條孔；導向條孔沿豎向布置，且位于上側的一個壓直輥輪通過該導向條孔可移動地安裝在豎桿上。

10、優選的，輔助限位組件包括相對設置的上支板和下支板；上支板和下支板之間通過連板進行連接，在上支板和下支板端面上的相對位置處均開有通孔；在位于上支板的通孔處安裝導向套；導向套使用彈性材料制成；在位于下支板的通孔處可轉動地安裝有卡套環；前輥輪一端正對導向套進行設置。

11、進一步的，在上支板的尾部還開有條形孔；在下支板上正對該條形孔的端面上安裝有導向桿；導向桿的一端穿過條形孔設置，且在導向桿與下支板之間安裝有彈簧；當彈簧處于自然狀態時，上支板下支板相平行。

12、進一步的，導向套設置在上支板通孔的上側，在通孔的下側還安裝有防撞環墊；導向套為一個內部中空的臺體結構，其上端套徑小而下端套徑大；導向套的截面形狀為兩個半圓和一個矩形拼接成的平面圖形。

13、本實用新型的有益效果體現在以下幾點：

14、1、本實用新型通過設計一個作為支撐的立柱，并在立柱頂部安裝一對用于引線的輥輪、一個壓直組件和對應的輔助限位組件；在極大地對松散圓筒狀纜線放卷過程中的擺動幅度進行了限制的同時提供了引線和壓直結構，為后續的加工提供了環境基礎。

15、2、對支撐立柱的具體結構進行了限定，實現了松散圓筒狀纜線相對立柱的不同角度下的放卷，并進一步提供了降位輥輪以滿足不同的加工需求，此外，還設計了供操作工人操作的平臺及配套的爬梯；

16、3、通過對壓緊組件結構的改進，能夠適合不同線徑纜線的壓直需求；

17、4、輔助限位組件通過設計兩個支板，并在兩個支板上相對地通孔位置處對應設置導向套和卡套環，來限制纜線的擺動，并提供了可靠的防撞和引導結構；同時還為下支板提供了在豎直方向上轉動的環境，提高了裝置的安全性；

18、5、其結構簡單，加工、安裝和拆卸都十分便捷。

技術特征：

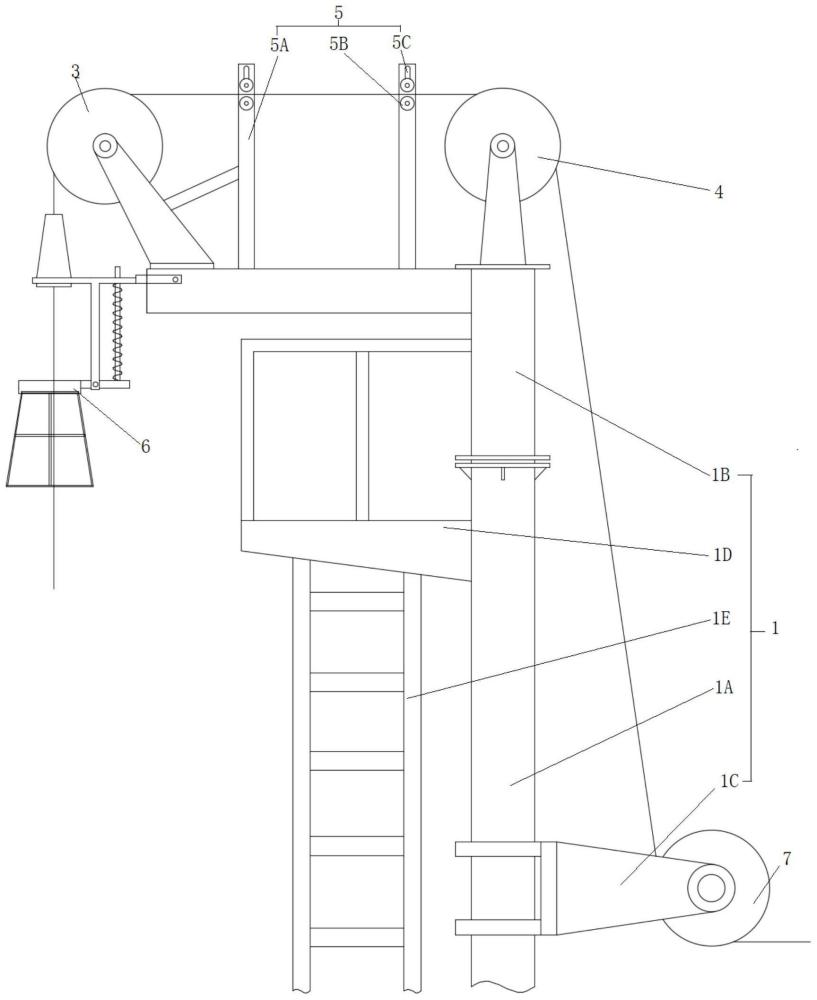

1.一種用于防潮纜線裹覆金屬護套后的放卷裝置，其特征在于：它包括支撐立柱（1）；在支撐立柱（1）的上頂部設置有懸臂支臺（2）；在懸臂支臺（2）的伸出端和尾端分別可轉動地安裝有前輥輪（3）和后輥輪（4）；在前輥輪（3）與后輥輪（4）之間還設置有壓直組件（5）；在懸臂支臺（2）的伸出端上還安裝有用于限制纜線擺動幅度的輔助限位組件（6）。

2.根據權利要求1所述的一種用于防潮纜線裹覆金屬護套后的放卷裝置，其特征在于：支撐立柱（1）包括安裝在地面的主支柱（1a）；在主支柱（1a）上頂端面的中部位置開有定位盲孔，在定位盲孔處可轉動地安裝有活動支柱（1b）；主支柱（1a）與活動支柱（1b）之間通過法蘭盤可拆卸地進行連接；懸臂支臺（2）安裝在活動支柱（1b）的頂部。

3.根據權利要求2所述的一種用于防潮纜線裹覆金屬護套后的放卷裝置，其特征在于：在主支柱（1a）上還可轉動地安裝有呈懸臂裝的輔助支臺（1c）；在輔助支臺（1c）的伸出端上設置有降位輥輪（7）。

4.根據權利要求1所述的一種用于防潮纜線裹覆金屬護套后的放卷裝置，其特征在于：在主支柱（1a）的上側還設置有人工平臺（1d）；在人工平臺（1d）的周側設置有護欄，且在人工平臺（1d）上還設置有爬梯（1e）。

5.根據權利要求1所述的一種用于防潮纜線裹覆金屬護套后的放卷裝置，其特征在于：前輥輪（3）和后輥輪（4）的結構相同，且兩者均通過成對的耳板進行安裝；其中用于安裝前輥輪（3）的耳板向外側傾斜設置，安裝后輥輪（4）的耳板則豎直設置。

6.根據權利要求1所述的一種用于防潮纜線裹覆金屬護套后的放卷裝置，其特征在于：壓直組件（5）包括一對豎桿（5a）；在兩個豎桿（5a）的頂部均設置有定位槽，在定位槽上安裝有一對相鄰的壓直輥輪（5b）；兩個壓直輥輪（5b）之間空隙與前輥輪（3）頂部工作面處于同一水平高度。

7.根據權利要求6所述的一種用于防潮纜線裹覆金屬護套后的放卷裝置，其特征在于：豎桿（5a）頂部凹槽的兩側還開有導向條孔（5c）；導向條孔（5c）沿豎向布置，且位于上側的一個壓直輥輪（5b）通過該導向條孔（5c）可移動地安裝在豎桿（5a）上。

8.根據權利要求1所述的一種用于防潮纜線裹覆金屬護套后的放卷裝置，其特征在于：輔助限位組件（6）包括相對設置的上支板（6a）和下支板（6b）；上支板（6a）和下支板（6b）之間通過連板進行連接，在上支板（6a）和下支板（6b）端面上的相對位置處均開有通孔；在位于上支板（6a）的通孔處安裝導向套（6c）；導向套（6c）使用彈性材料制成；在位于下支板（6b）的通孔處可轉動地安裝有卡套環（6d）；前輥輪（3）一端正對導向套（6c）進行設置。

9.根據權利要求8所述的一種用于防潮纜線裹覆金屬護套后的放卷裝置，其特征在于：在上支板（6a）的尾部還開有條形孔；在下支板（6b）上正對該條形孔的端面上安裝有導向桿（6e）；導向桿（6e）的一端穿過條形孔設置，且在導向桿（6e）與下支板（6b）之間安裝有彈簧；當彈簧處于自然狀態時，上支板（6a）和下支板（6b）相平行。

10.根據權利要求8所述的一種用于防潮纜線裹覆金屬護套后的放卷裝置，其特征在于：導向套（6c）設置在上支板（6a）通孔的上側，在通孔的下側還安裝有防撞環墊（6f）；導向套（6c）為一個內部中空的臺體結構，其上端套徑小而下端套徑大；導向套（6c）的截面形狀為兩個半圓和一個矩形拼接成的平面圖形。

技術總結
本技術公開了一種用于防潮纜線裹覆金屬護套后的放卷裝置，屬于纜線生產輔助裝置技術領域；它包括支撐立柱；在支撐立柱的上頂部設置有懸臂支臺；在懸臂支臺的伸出端和尾端分別可轉動地安裝有前輥輪和后輥輪；在前輥輪與后輥輪之間還設置有壓直組件；在懸臂支臺的伸出端上還安裝有用于限制纜線擺動幅度的輔助限位組件；本技術有效地解決了當前缺少對臥式放置的圓筒狀纜線進行放卷的金屬設備，導致加工不便的問題。
