本技術涉及板材打包設備，具體為一種防火巖棉夾芯板生產線用打包機。

背景技術：

1、防火巖棉夾芯板因其優異的隔音、保溫、防火性能，被廣泛應用于建筑、造船、冷藏等領域，為了防止這些巖棉夾芯板在運輸和存儲過程中受到損壞，使用塑料膜對巖棉夾芯板進行有效的覆膜打包顯得尤為重要，此外良好的打包工藝不僅能保護板材，還能提高其在市場上的銷售價值和美觀度，因此開發一種高效、全面的巖棉夾芯板打包機，對于提升產品的整體品質和市場競爭力具有重要意義。

2、現有技術的不足：

3、目前巖棉夾芯板的打包主要是通過纏繞器配合傳送帶進行橫向自動纏繞打包，夾芯板在傳送帶的作用下從纏繞器內側經過，在這個過程中纏繞器將塑料膜橫向纏繞在夾芯板的外側，此流程雖能將夾芯板的上下端面完全纏繞包裹起來，但還是存在明顯不足，由于只能對夾芯板進行橫向纏繞，這導致板材兩端往往暴露無遮蓋，無法提供全面的保護，這種不完全的包裹方式使板材的兩端在運輸和存儲過程中還是容易受到損害，尤其是在惡劣的環境條件下，因此傳統的打包方式已經難以滿足目前防火巖棉夾芯板的實際運輸存儲需求。

技術實現思路

1、本實用新型的目的在于提供一種防火巖棉夾芯板生產線用打包機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種防火巖棉夾芯板生產線用打包機，包括底座，所述底座的上端面上設置有環形纏繞器，所述底座上位于環形纏繞器的一側設置有移動機構，所述底座的上端位于移動機構的一側設置有旋轉機構，所述環形纏繞器和旋轉機構相互遠離的一側均設置有傳送帶；

3、所述旋轉機構包括有：

4、伸縮桿，所述伸縮桿設置在底座的上端面上，所述伸縮桿的上端通過開設空腔設置有第一電機；

5、安裝桿，所述安裝桿轉動連接在伸縮桿的上端，所述安裝桿的下端與第一電機的輸出端連接；

6、電磁鐵，所述電磁鐵設置在安裝桿內部的下端，所述安裝桿的內部活動設置有與電磁鐵相匹配的永磁鐵，所述永磁鐵的上端設置有活塞；

7、吸盤，所述吸盤設置在安裝桿的上端。

8、優選的，所述移動機構包括有：

9、支撐架，所述支撐架設置在底座的上端面上位于環形纏繞器和伸縮桿之間，所述支撐架上水平設置有驅動絲桿；

10、絲桿螺母，所述絲桿螺母螺紋連接在驅動絲桿上，所述絲桿螺母的上端設置有用于驅動夾芯板水平移動的輥筒組；

11、第二電機，所述第二電機設置在一側支撐架的下端，所述第二電機的輸出端連接有主錐齒輪，所述驅動絲桿一端設置有與主錐齒輪相嚙合的副錐齒輪。

12、優選的，所述輥筒組底板的兩側對稱設置有滑條，所述底座上端面的兩側位于輥筒組的下方設置有定向桿，所述定向桿的上端通過開設定向槽與滑條滑動連接。

13、優選的，所述永磁鐵的兩側對稱設置有滑塊，所述滑塊與安裝桿內壁上開設的滑槽滑動連接。

14、優選的，所述吸盤由硬質橡膠材料制成。

15、優選的，所述輥筒組底板的高度應高于伸縮桿收縮狀態時的吸盤高度。

16、與現有技術相比，本實用新型的有益效果是：

17、該一種防火巖棉夾芯板生產線用打包機，通過設置有旋轉機構，旋轉機構包括有伸縮桿、第一電機、安裝桿、電磁鐵、永磁鐵、活塞和吸盤，使得巖棉夾芯板在橫向纏繞完成后能夠進行90度的旋轉，再進行一次縱向纏繞，這彌補了傳統技術只能進行橫向纏繞塑料膜打包的缺陷，確保了巖棉夾芯板的每一個面和側邊都能得到均勻、緊密的保護，滿足了當前客戶的板材運輸和長期存儲需求；

18、該一種防火巖棉夾芯板生產線用打包機，通過設置有移動機構，移動機構包括有支撐架、驅動絲桿、絲桿螺母、輥筒組、第二電機、主錐齒輪和副錐齒輪，實現了對巖棉夾芯板打包過程中水平方向上的轉運和位置調節，便于吸盤能夠對夾芯板進行精準吸附，并且在縱向纏繞夾芯板時輥筒組的水平移動可以更好的對夾芯板進行接收和送出，有效防止了夾芯板縱向纏繞過程中由于寬度不足無法順利從傳送帶和輥筒組之間進行轉移的問題。

技術特征：

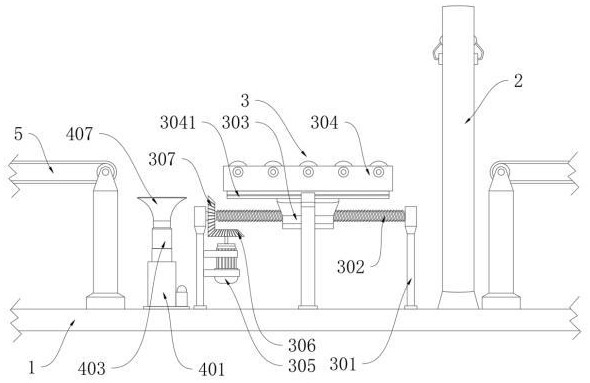

1.一種防火巖棉夾芯板生產線用打包機，包括底座（1），其特征在于：所述底座（1）的上端面上設置有環形纏繞器（2），所述底座（1）上位于環形纏繞器（2）的一側設置有移動機構（3），所述底座（1）的上端位于移動機構（3）的一側設置有旋轉機構（4），所述環形纏繞器（2）和旋轉機構（4）相互遠離的一側均設置有傳送帶（5）；

2.根據權利要求1所述的防火巖棉夾芯板生產線用打包機，其特征在于：所述移動機構（3）包括有：

3.根據權利要求2所述的防火巖棉夾芯板生產線用打包機，其特征在于：所述輥筒組（304）底板的兩側對稱設置有滑條（3041），所述底座（1）上端面的兩側位于輥筒組（304）的下方設置有定向桿（3042），所述定向桿（3042）的上端通過開設定向槽與滑條（3041）滑動連接。

4.根據權利要求1所述的防火巖棉夾芯板生產線用打包機，其特征在于：所述永磁鐵（405）的兩側對稱設置有滑塊（4051），所述滑塊（4051）與安裝桿（403）內壁上開設的滑槽滑動連接。

5.根據權利要求1所述的防火巖棉夾芯板生產線用打包機，其特征在于：所述吸盤（407）由硬質橡膠材料制成。

6.根據權利要求2所述的防火巖棉夾芯板生產線用打包機，其特征在于：所述輥筒組（304）底板的高度應高于伸縮桿（401）收縮狀態時的吸盤（407）高度。

技術總結
本技術公開了一種防火巖棉夾芯板生產線用打包機，包括底座，所述底座的上端面上設置有環形纏繞器，所述底座上位于環形纏繞器的一側設置有移動機構，所述底座的上端位于移動機構的一側設置有旋轉機構，所述環形纏繞器和旋轉機構相互遠離的一側均設置有傳送帶；本技術結構簡單，設計合理，使得巖棉夾芯板在橫向纏繞完成后能夠進行90度的旋轉，再進行一次縱向纏繞，這彌補了傳統技術只能進行橫向纏繞塑料膜打包的缺陷，確保了巖棉夾芯板的每一個面和側邊都能得到均勻、緊密的保護，滿足了當前客戶的板材運輸和長期存儲需求，同時實現了對巖棉夾芯板打包過程中水平方向上的轉運和位置調節，便于吸盤能夠對夾芯板進行精準吸附。

技術研發人員：孫海,周百言,張志軍,孫紅梅,孫學桂
受保護的技術使用者：南通躍達新型建材有限公司
技術研發日：20240122
技術公布日：2025/4/28
