本技術涉及磁粉探傷，尤其涉及一種磁粉探傷機自動上下料裝置。

背景技術：

1、目前磁粉探傷機在進行自動上下料的過程中，物料裹上磁粉后會有多余磁粉掉落，使得磁粉由于慣性掉落至放置盒內，影響放置板的正常運轉。

2、現有技術cn217971551u公開一種磁粉探傷機自動上下料裝置，包括底板和操作臺，操作臺固定在底板上，底板上設置有收集組件，收集組件包括固定座、收集箱、吸入構件和沉降構件，固定座與底板固定連接，收集箱與固定座可拆卸連接，吸入構件設置在收集箱上，沉降構件設置在所述收集箱上，吸入構件包括風機和吸入管道，沉降構件包括注水管和噴頭，當對物料裹上磁粉進行檢測后，通過操作臺上的夾持設備將物料夾持到上下料裝置的放置板上，放置板收回放置盒內時，多余磁粉由于慣性掉落至放置板上，啟動吸入構件，吸入構件將掉落的磁粉吸入，并配合沉降構件將磁粉輸送至收集箱內部，從而對掉落的磁粉進行收集，從而減少磁粉掉落至上下料裝置上的可能，進而保證上下料裝置的正常運轉。

3、但是采用上述方式，在對掉落的磁粉進行收集過程中，磁粉與水霧混合進行沉降收集，收集箱具有較高的深度，導致磁粉長時間處于潮濕環境下容易受到損壞。

技術實現思路

1、本實用新型的目的在于提供一種磁粉探傷機自動上下料裝置，能夠使得在對掉落的磁粉進行收集過程中，能夠對收集的磁粉進行烘干，避免磁粉長時間處于潮濕環境下而受到損壞。

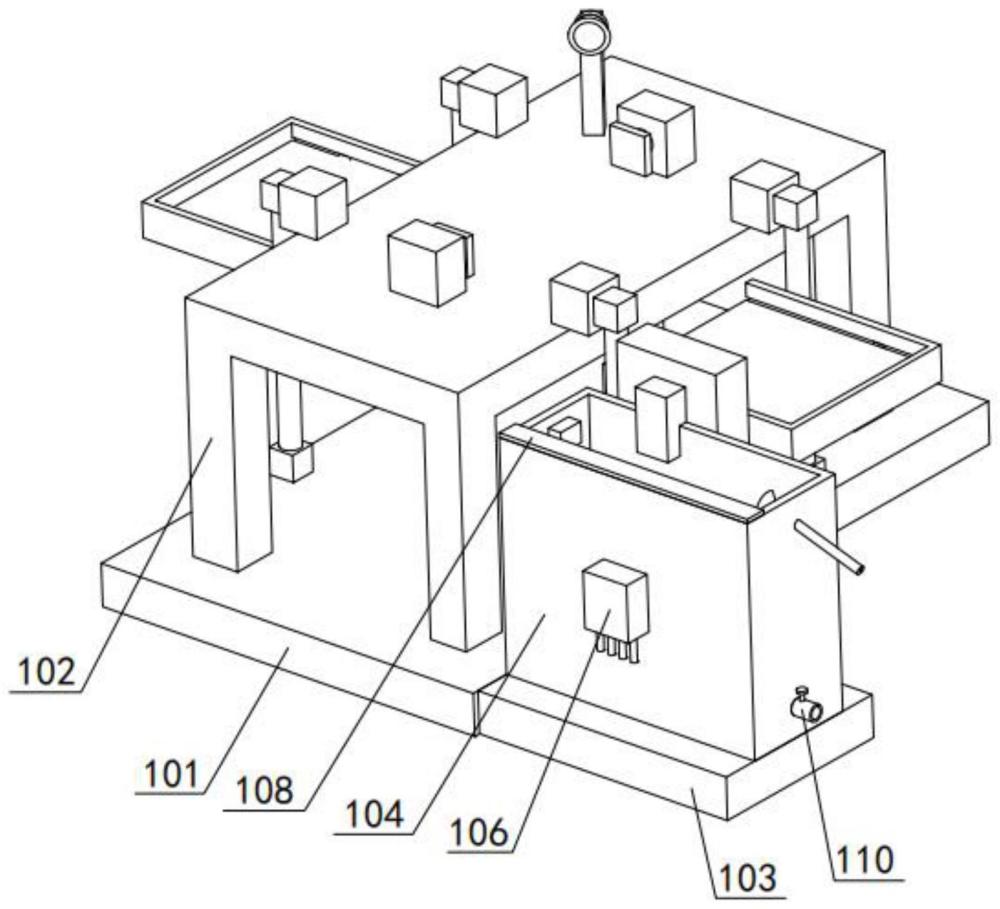

2、為實現上述目的，本實用新型提供了一種磁粉探傷機自動上下料裝置，包括底板、操作臺、固定座和收集箱，所述操作臺與所述底板固定連接，并位于所述底板一側，所述固定座與所述底板固定連接，并位于所述底板一側，所述收集箱與所述固定座可拆卸連接，并位于所述固定座一側，還包括烘干組件；

3、所述烘干組件包括加熱面板、控制構件、隔熱構件和排出構件，所述加熱面板與所述收集箱可拆卸連接，并位于所述收集箱一側，所述控制構件設置在所述收集箱上，所述隔熱構件設置在所述收集箱上，所述排出構件設置在所述收集箱上。

4、其中，所述控制構件包括供電箱和濕度感應器，所述供電箱與所述收集箱固定連接，并與所述加熱面板電連接；所述濕度感應器與所述收集箱固定連接，并與所述供電箱電連接。

5、其中，所述隔熱構件包括蓋板和插接塊，所述蓋板與所述收集箱可拆卸連接，并位于所述收集箱一側；所述插接塊與所述蓋板固定連接，并與所述收集箱滑動連接。

6、其中，所述排出構件包括閥門和輔助部件，所述閥門與所述收集箱固定連接，并位于所述收集箱一側；所述輔助部件分別設置在所述收集箱和所述閥門上。

7、其中，所述輔助部件包括透明窗和拉伸管，所述透明窗與所述收集箱固定連接，并位于所述收集箱一側；所述拉伸管與所述閥門可拆卸連接，并位于所述閥門一側。

8、本實用新型的一種磁粉探傷機自動上下料裝置，包括底板、操作臺、固定座、收集箱和烘干組件，所述烘干組件包括加熱面板、控制構件、隔熱構件和排出構件，在對掉落的磁粉進行收集過程中，磁粉與水混合后沉降至所述收集箱內，所述控制組件對所述收集箱內的濕度進行感應，當濕度過高時，所述控制組件對所述加熱面板進行通電并啟動，使得所述加熱面板將電能轉化為化學能進行熱量的釋放，從而對所述收集箱內部進行加熱，使得能夠對收集的磁粉進行烘干，避免磁粉長時間處于潮濕環境下而受到損壞。

技術特征：

1.一種磁粉探傷機自動上下料裝置，包括底板、操作臺、固定座和收集箱，所述操作臺與所述底板固定連接，并位于所述底板一側，所述固定座與所述底板固定連接，并位于所述底板一側，所述收集箱與所述固定座可拆卸連接，并位于所述固定座一側，其特征在于，

2.如權利要求1所述的磁粉探傷機自動上下料裝置，其特征在于，

3.如權利要求1所述的磁粉探傷機自動上下料裝置，其特征在于，

4.如權利要求1所述的磁粉探傷機自動上下料裝置，其特征在于，

5.如權利要求4所述的磁粉探傷機自動上下料裝置，其特征在于，

技術總結
本技術涉及磁粉探傷技術領域，具體涉及一種磁粉探傷機自動上下料裝置，包括底板、操作臺、固定座、收集箱和烘干組件，烘干組件包括加熱面板、控制構件、隔熱構件和排出構件，加熱面板與收集箱可拆卸連接，控制構件設置在收集箱上，隔熱構件設置在收集箱上，排出構件設置在收集箱上，在對掉落的磁粉進行收集過程中，磁粉與水混合后沉降至收集箱內，控制組件對收集箱內的濕度進行感應，當濕度過高時，控制組件對加熱面板進行通電并啟動，使得加熱面板將電能轉化為化學能進行熱量的釋放，從而對收集箱內部進行加熱，使得能夠對收集的磁粉進行烘干，避免磁粉長時間處于潮濕環境下而受到損壞。

技術研發人員：鄭海軍,彭程,劉萍
受保護的技術使用者：江蘇中凱探傷設備制造有限公司
技術研發日：20240401
技術公布日：2025/4/28
