本發明屬于服裝生產，尤其涉及用于服裝生產檢錄的智能吊掛裝置及其檢錄系統。

背景技術：

1、服裝生產過程環節眾多，從面料采購到成品出貨，每一道工序都需要嚴格的質量控制，傳統的服裝生產檢錄方式通常依賴人工進行視力檢查，耗時長、效率低，并且存在主觀性，難以確保檢錄結果的客觀準確性；

2、隨著計算機視覺技術的進步，圖像識別和處理能力不斷提升，為服裝生產檢錄提供了一種新的解決方案，利用機器視覺技術，可以對服裝的尺寸、顏色、圖案、縫紉線跡等多個方面進行自動識別和檢測，并與標準數據進行比對，快速準確地發現瑕疵和偏差；

3、目前，一些服裝生產企業已開始運用機器視覺技術進行部分缺陷檢測，但仍存在局限性，而在識別時需要利用智能吊掛裝置對服裝進行輸送，而智能吊掛裝置輸送裝置利用推動桿推動滾輪在導軌上進行轉動，此時滾輪在導軌上出現斷續移動的現象，并且導致衣架產生擺動的問題，而衣架擺動過程中導致服裝表面粘接的毛絮四處掉落，從而造成智能吊掛裝置底端臟亂的問題。

技術實現思路

1、本發明針對現有技術中滾輪在導軌上出現斷續移動的現象，并且導致衣架產生擺動的問題，而衣架擺動過程中導致服裝表面粘接的毛絮四處掉落，從而造成智能吊掛裝置底端臟亂的問題，提出如下技術方案：

2、用于服裝生產檢錄的智能吊掛裝置，包括：鋼架，所述鋼架頂端固定安裝有驅動結構，所述鋼架內部活動連接有輸送帶，所述鋼架外側固定安裝有若干支撐條，若干所述支撐條頂端之間安裝有同一個導軌，所述導軌頂端轉動連接有若干個滾輪，若干所述滾輪一端均固定安裝有連接組件，所述連接組件外側活動安裝有衣架；

3、所述連接組件包括轉動連接于滾輪內部的連接件，所述連接件內壁底端固定安裝有磁鐵一，所述磁鐵一頂端活動連接有磁鐵二，所述磁鐵二頂端固定安裝有l型板，所述衣架轉動連接于l型板一端，所述連接件一端上下滑動連接有卡接板。

4、作為上述技術方案的優選，所述連接件和磁鐵一內部對稱滑動連接有兩個滑動柱，兩個所述滑動柱頂端和l型板底端之間固定安裝，所述磁鐵二和磁鐵一的相對面磁極相同，所述l型板一端焊接有圓桿，所述衣架轉動連接于圓桿外側。

5、作為上述技術方案的優選，所述l型板內部滑動連接有滑塊，所述滑塊一端中部固定安裝有連接桿，所述連接桿一端轉動連接有導向輪，所述導向輪活動連接于導軌內部。

6、作為上述技術方案的優選，所述連接件一端中部固定安裝有安裝板，所述安裝板內部滑動連接有凸柱，所述凸柱頂端固定安裝有磁鐵三，所述凸柱底端固定安裝有卡接板。

7、作為上述技術方案的優選，所述鋼架一端位于驅動結構底端位置處安裝有若干根安裝柱，若干所述安裝柱頂端之間安裝有同一個鐵條，所述鐵條和地面的最低點高于磁鐵三與地面的最高點。

8、作為上述技術方案的優選，所述驅動結構由安裝座、電機和皮帶輪組合而成，所述安裝座固定安裝于鋼架頂端，所述電機安裝于安裝座一端，所述皮帶輪安裝于電機的輸出軸上且皮帶輪外側和輸送帶頂端之間相互貼合。

9、作為上述技術方案的優選，所述輸送帶內部貫穿連接有若干個立柱，所述輸送帶外側轉動連接有限位輪，所述限位輪轉動連接于鋼架內部，所述立柱另一端固定安裝有推動桿。

10、作為上述技術方案的優選，所述鐵條一端卡接安裝有安裝套，所述安裝套一端固定安裝有塑料套，所述塑料套內部滑動連接有塑料桿，所述塑料桿底端固定安裝有塑料刮板，所述塑料桿頂端中部通過螺紋連接有塑料螺栓。

11、一種服裝生產檢錄的檢錄系統，包括以下步驟：

12、步驟一：材料安裝：將制作好的服裝面料與衣架進行安裝；

13、步驟二：材料輸送：通過輸送帶驅動衣架進行移動，并且在連接組件的作用下，幫助衣架在定點區域內部形成擺動，而其余區域內部保持不動；

14、步驟三：服裝檢錄：機器視覺系統檢查服裝外觀，確保無色差、無污點、無破洞等缺陷，并仔細觀察縫線、標簽與輔料是否完好；

15、步驟四：自動分類與放?。焊鶕C器視覺系統的檢測結果，自動將合格的服裝分類并放置到相應的區域；

16、步驟五：信息記錄與統計：在每個步驟進行的同時，系統都會記錄該服裝的信息。

17、本發明的有益效果為：

18、(1)能夠使得毛絮掉落不會分散在整個區域，而是集中在特定區域，方便后續清理和收集，并且能夠更有效地避免毛絮飛揚造成環境污染；

19、(2)磁鐵二下降時與磁鐵一之間的間距進行改變，此時增大它們之間的斥力，這種斥力作用會間接降低衣架傳遞給滾輪的壓力，使得滾輪更容易沿著導軌運動；

20、(3)防止磁鐵三因與鐵條過近而產生向上移動的現象，從而達到了便于對磁鐵三頂端進行清理的目的，改變了磁鐵三頂端的清理難度，從而確保了磁鐵三頂端的清潔。

技術特征：

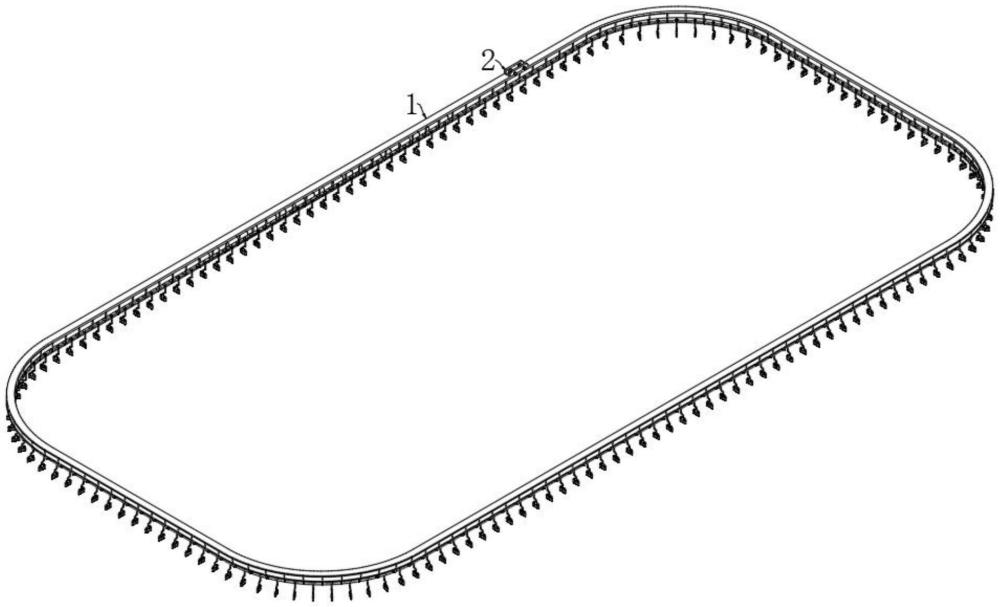

1.用于服裝生產檢錄的智能吊掛裝置，其特征在于，包括：鋼架(1)，所述鋼架(1)頂端固定安裝有驅動結構(2)，所述鋼架(1)內部活動連接有輸送帶(3)，所述鋼架(1)外側固定安裝有若干支撐條(4)，若干所述支撐條(4)頂端之間安裝有同一個導軌(5)，所述導軌(5)頂端轉動連接有若干個滾輪(6)，若干所述滾輪(6)一端均固定安裝有連接組件(7)，所述連接組件(7)外側活動安裝有衣架(8)；

2.根據權利要求1所述的用于服裝生產檢錄的智能吊掛裝置，其特征在于，所述連接件(71)和磁鐵一(72)內部對稱滑動連接有兩個滑動柱(73)，兩個所述滑動柱(73)頂端和l型板(74)底端之間固定安裝，所述磁鐵二(75)和磁鐵一(72)的相對面磁極相同，所述l型板(74)一端焊接有圓桿(76)，所述衣架(8)轉動連接于圓桿(76)外側。

3.根據權利要求2所述的用于服裝生產檢錄的智能吊掛裝置，其特征在于，所述l型板(74)內部滑動連接有滑塊(77)，所述滑塊(77)一端中部固定安裝有連接桿(78)，所述連接桿(78)一端轉動連接有導向輪(79)，所述導向輪(79)活動連接于導軌(5)內部。

4.根據權利要求2所述的用于服裝生產檢錄的智能吊掛裝置，其特征在于，所述連接件(71)一端中部固定安裝有安裝板(710)，所述安裝板(710)內部滑動連接有凸柱(711)，所述凸柱(711)頂端固定安裝有磁鐵三(713)，所述凸柱(711)底端固定安裝有卡接板(712)。

5.根據權利要求4所述的用于服裝生產檢錄的智能吊掛裝置，其特征在于，所述鋼架(1)一端位于驅動結構(2)底端位置處安裝有若干根安裝柱(714)，若干所述安裝柱(714)頂端之間安裝有同一個鐵條(715)，所述鐵條(715)和地面的最低點高于磁鐵三(713)與地面的最高點。

6.根據權利要求1所述的用于服裝生產檢錄的智能吊掛裝置，其特征在于，所述驅動結構(2)由安裝座、電機和皮帶輪組合而成，所述安裝座固定安裝于鋼架(1)頂端，所述電機安裝于安裝座一端，所述皮帶輪安裝于電機的輸出軸上且皮帶輪外側和輸送帶(3)頂端之間相互貼合。

7.根據權利要求1所述的用于服裝生產檢錄的智能吊掛裝置，其特征在于，所述輸送帶(3)內部貫穿連接有若干個立柱(9)，所述立柱(9)外側轉動連接有限位輪(10)，所述限位輪(10)轉動連接于鋼架(1)內部，所述立柱(9)另一端固定安裝有推動桿(11)。

8.根據權利要求2所述的用于服裝生產檢錄的智能吊掛裝置，其特征在于，所述鐵條(715)一端卡接安裝有安裝套(12)，所述安裝套(12)一端固定安裝有塑料套(13)，所述塑料套(13)內部滑動連接有塑料桿(14)，所述塑料桿(14)底端固定安裝有塑料刮板(15)，所述塑料桿(14)頂端中部通過螺紋連接有塑料螺栓(16)。

9.一種依據權利要求1-8任一項所述的服裝生產檢錄的檢錄系統，其特征在于，包括以下步驟：

技術總結
本發明屬于服裝生產技術領域，公開了用于服裝生產檢錄的智能吊掛裝置及其檢錄系統，包括：鋼架，所述鋼架頂端固定安裝有驅動結構，所述鋼架內部活動連接有輸送帶，所述鋼架外側固定安裝有若干支撐條，若干所述支撐條頂端之間安裝有同一個導軌，所述導軌頂端轉動連接有若干個滾輪，若干所述滾輪一端均固定安裝有連接組件，所述連接組件外側活動安裝有衣架；所述連接組件包括轉動連接于滾輪內部的連接件，所述連接件內壁底端固定安裝有磁鐵一，所述磁鐵一頂端活動連接有磁鐵二，能夠使得毛絮掉落不會分散在整個區域，而是集中在了特定區域，方便后續清理和收集，并且能夠更有效地避免毛絮飛揚造成環境污染。

技術研發人員：林志烈,黃瓊燕
受保護的技術使用者：廣州希利服飾有限公司
技術研發日：
技術公布日：2025/4/28
