本技術涉及柴油泵組裝，特別是涉及一種柴油泵組裝產線用自動上下料設備。

背景技術：

1、柴油機泵是一種直接用柴油發動機驅動，能夠在較短時間內啟動并實現供水的機電一體化設備。柴油機泵是集微電子技術、數字技術、計算機技術、信息處理技術、工業自動化控制技術、通信技術和機械技術為一體的高科技產物。

2、如申請?zhí)枮?02121862074.8的實用新型中公開了一種玻璃蓋板生產用上下料設備，通過啟動雙軸直線電機模組和z軸直線模組，緊接著可啟動驅動電機，調節吸盤，使吸盤與玻璃蓋板的背面貼合，然后通過啟動外界抽氣裝置，使吸盤將玻璃蓋板吸取，隨后將吸取后的玻璃蓋板送往加工平臺進行加工，待玻璃蓋板加工完成后，再將其吸取并放入另一用于收料的置料板上，完成玻璃蓋板的上料和下料，自動化程度高，提高了企業的生產效率，當置料板上的玻璃蓋板被吸取完或置料板上的玻璃蓋板放置滿后，可通過固定機構可使置料板快速拆卸和安裝，實現玻璃蓋板的快速卸料和補料，進而使整個裝置使用起來更加的方便實用。

3、類似于上述申請目前還存在不足之處：

4、該種玻璃蓋板生產用上下料設備實現玻璃蓋板的快速卸料和補料，但是整體的穩定性非常不好，夾持固定端部過長尤其在夾持物體的過程中會造成整體的重心發生偏移問題，導致發生傾倒甚至折斷損壞等問題。

5、為此設計一種柴油泵組裝產線用自動上下料設備來優化上述問題。

技術實現思路

1、本實用新型的主要目的是為了提供一種柴油泵組裝產線用自動上下料設備，以解決上述背景技術中提出的相關技術問題。

2、本實用新型的目的可以通過采用如下技術方案達到：

3、一種柴油泵組裝產線用自動上下料設備，包括升降座，所述升降座頂部的一側安裝有固定桿，所述固定桿的一端安裝有固定殼，所述固定殼的底部對稱安裝有夾爪，所述夾爪的兩側皆固定有轉輪一，所述固定殼的兩側皆固定有拉繩，且拉繩的外側與轉輪一的外側滑動連接，所述固定桿的兩側皆固定有轉輪二，所述升降座頂部的另一側安裝有延長桿，所述延長桿的兩側皆固定有轉輪三，所述升降座靠近延長桿的一側均勻設置有滑道，所述滑道的頂部滑動安裝有配重塊，所述配重塊的底部均勻設置有滑輪，所述配重塊的兩側皆固定有固定塊，所述固定塊的外側固定有牽引繩，且牽引繩的另一端分別纏繞轉輪三和轉輪二并與拉繩的頂端固定連接，所述配重塊與升降座之間設置有彈簧。

4、優選的：所述升降座的底部固定有支撐框，所述支撐框的頂部轉動連接有調節桿，且調節桿的底端貫穿并延伸至支撐框的內部，所述調節桿的底端轉動固定有固定板，且固定板與支撐框的內側壁滑動連接，所述固定板的底部均勻安裝有移動輪。

5、優選的：所述固定殼的頂部固定有安裝板，所述安裝板的四角處皆安裝有螺桿，且螺桿的頂端與固定桿的底部固定連接。

6、優選的：所述調節桿的頂端均勻設置有轉塊，且轉塊為防滑轉塊。

7、優選的：所述滑道的內部設置有防護層，且防護層為耐磨損防護層。

8、優選的：所述支撐框的底部設置有支撐板，且支撐板傾斜設置在支撐框的底部。

9、本實用新型的有益效果為：

10、本實用新型提供的一種柴油泵組裝產線用自動上下料設備，通過升降座、固定桿、固定殼、夾爪、轉輪一、拉繩、轉輪二、延長桿、轉輪三、固定塊、牽引繩、配重塊、滑道、滑輪和彈簧的配合使用，固定殼內部的驅動設備驅動夾爪相互靠近夾持固定柴油泵組件，夾爪相互靠近的同時牽引拉繩的底端，進而拉動頂端的牽引繩一端向下移動，牽引繩另一端則拉動固定塊和配重塊向左側滑動，使得升降座整體的重心向兩側方向改變，能夠在上下夾持物料的過程中平衡升降座頂部的重心，達到提高柴油泵組裝產線用自動上下料設備的穩定性的目的，從而提高了工作環境的安全性同時降低了維護頻率；通過支撐框、調節桿、固定板和移動輪的配合使用，旋擰調節桿使得固定板向下移動，使得底部的移動輪同時下移，直至移動輪底部與地面接觸，進而可以將升降座整體進行移動，從而提高了該柴油泵組裝產線用自動上下料設備的靈活性；通過安裝板和螺桿的配合使用，依次將安裝板上的螺桿從安裝板上取下來，進而即可將安裝板以及底部的固定殼同時下移，將固定殼從固定桿上拆卸下來，從而方便了對該柴油泵組裝產線用自動上下料設備的部件維護工作。

技術特征：

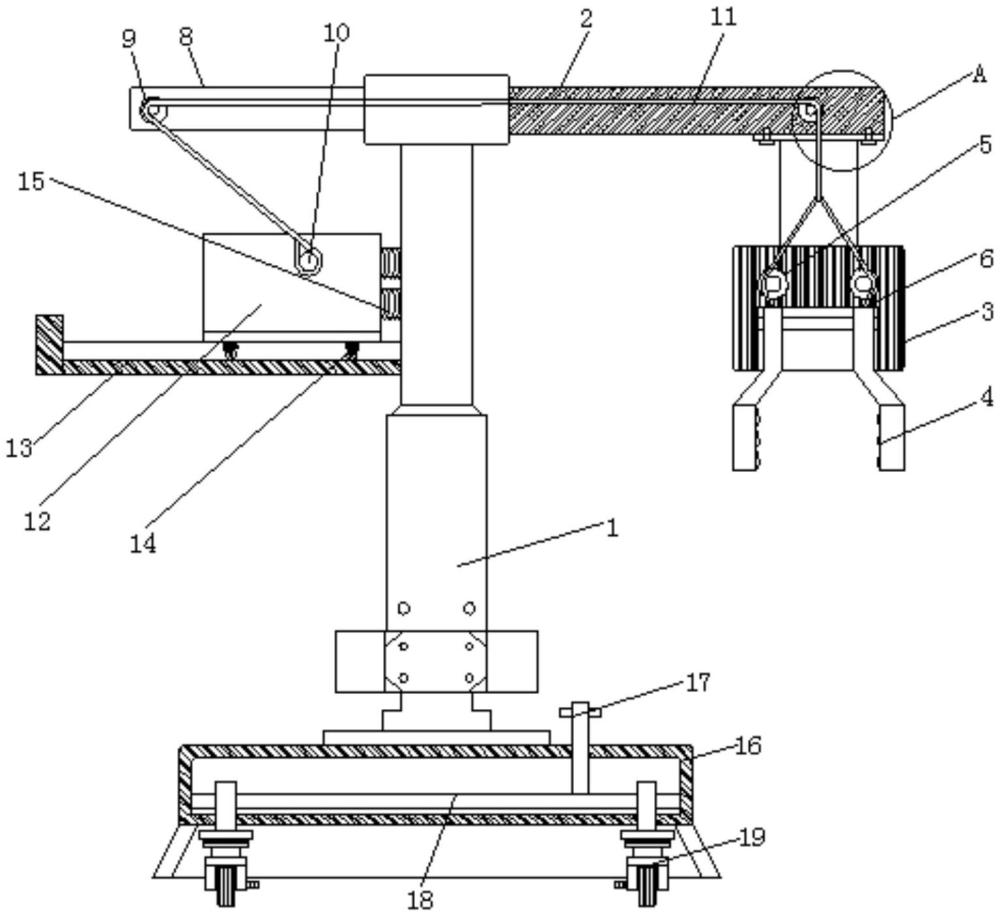

1.一種柴油泵組裝產線用自動上下料設備，其特征在于：包括升降座(1)，所述升降座(1)頂部的一側安裝有固定桿(2)，所述固定桿(2)的一端安裝有固定殼(3)，所述固定殼(3)的底部對稱安裝有夾爪(4)，所述夾爪(4)的兩側皆固定有轉輪一(5)，所述固定殼(3)的兩側皆固定有拉繩(6)，且拉繩(6)的外側與轉輪一(5)的外側滑動連接，所述固定桿(2)的兩側皆固定有轉輪二(7)，所述升降座(1)頂部的另一側安裝有延長桿(8)，所述延長桿(8)的兩側皆固定有轉輪三(9)，所述升降座(1)靠近延長桿(8)的一側均勻設置有滑道(13)，所述滑道(13)的頂部滑動安裝有配重塊(12)，所述配重塊(12)的底部均勻設置有滑輪(14)，所述配重塊(12)的兩側皆固定有固定塊(10)，所述固定塊(10)的外側固定有牽引繩(11)，且牽引繩(11)的另一端分別纏繞轉輪三(9)和轉輪二(7)并與拉繩(6)的頂端固定連接，所述配重塊(12)與升降座(1)之間設置有彈簧(15)。

2.根據權利要求1所述的一種柴油泵組裝產線用自動上下料設備，其特征在于：所述升降座(1)的底部固定有支撐框(16)，所述支撐框(16)的頂部轉動連接有調節桿(17)，且調節桿(17)的底端貫穿并延伸至支撐框(16)的內部，所述調節桿(17)的底端轉動固定有固定板(18)，且固定板(18)與支撐框(16)的內側壁滑動連接，所述固定板(18)的底部均勻安裝有移動輪(19)。

3.根據權利要求1所述的一種柴油泵組裝產線用自動上下料設備，其特征在于：所述固定殼(3)的頂部固定有安裝板(20)，所述安裝板(20)的四角處皆安裝有螺桿(21)，且螺桿(21)的頂端與固定桿(2)的底部固定連接。

4.根據權利要求2所述的一種柴油泵組裝產線用自動上下料設備，其特征在于：所述調節桿(17)的頂端均勻設置有轉塊，且轉塊為防滑轉塊。

5.根據權利要求1所述的一種柴油泵組裝產線用自動上下料設備，其特征在于：所述滑道(13)的內部設置有防護層，且防護層為耐磨損防護層。

6.根據權利要求2所述的一種柴油泵組裝產線用自動上下料設備，其特征在于：所述支撐框(16)的底部設置有支撐板，且支撐板傾斜設置在支撐框(16)的底部。

技術總結
本技術公開一種柴油泵組裝產線用自動上下料設備，屬于柴油泵組裝技術領域，包括升降座，所述升降座頂部的一側安裝有固定桿，所述固定桿的一端安裝有固定殼，所述固定殼的底部對稱安裝有夾爪，所述夾爪的兩側皆固定有轉輪一，所述固定殼的兩側皆固定有拉繩，且拉繩的外側與轉輪一的外側滑動連接，所述固定桿的兩側皆固定有轉輪二。本技術通過升降座、固定桿、固定殼、夾爪、轉輪一、拉繩、轉輪二、延長桿、轉輪三、固定塊、牽引繩、配重塊、滑道、滑輪和彈簧的配合使用，能夠在上下夾持物料過程中平衡升降座頂部重心，達到提高柴油泵組裝產線用自動上下料設備的穩定性的目的，從而提高了工作環境的安全性同時降低了維護頻率。

技術研發人員：豆磊磊,瞿乾,朱錫興,許書杰,胡琦
受保護的技術使用者：無錫凹凸自動化科技有限公司
技術研發日：20240322
技術公布日：2025/4/28
