本技術涉及鋪布機構,特別是涉及一種防褶皺的制帽用鋪布機構。
背景技術:
1、鋪布機是一種將成卷的無接頭縫料層層對齊鋪疊在裁剪臺上以供裁剪的一種機器,分手動和自動兩種,前者結構簡單,由人工推拉機器來回鋪布;后者由電腦控制,自動進行鋪布、理邊更換布卷和記錄鋪層數等作業,當縫料達到設定的鋪層數時機器自動停止作業,隨著服裝制造業的不斷發展,鋪布機成為服裝制造中不可或缺的機械。
2、現有的鋪布機構在工作中很容易產生布料鼓泡或皺褶的情況,且在使用中經常需要進行更換不同的布料,從而造成布料與鋪布機構切合度不高,導致布料晃動起不到防褶皺作用。
3、因此,有必要提供一種防褶皺的制帽用鋪布機構解決上述技術問題。
技術實現思路
1、為了克服上述現有技術的結構缺陷,本實用新型提供一種防褶皺的制帽用鋪布機構。
2、為解決上述技術問題,本實用新型提供如下技術方案:一種防褶皺的制帽用鋪布機構,包括工作臺面,其特征在于:所述工作臺面平行于水平面,且工作臺面上面安裝有放置柱,所述放置柱用于安裝布料,所述放置柱側面安裝有輥軸,所述輥軸輸出端連接壓輥,所述壓輥輸出端連接于壓布機構。
3、優選的,所述壓布機構包括梯形外殼,所述梯形外殼內部底端安裝有若干個滾輪一,所述滾輪一側面安裝有連接板一,所述連接板一固定于梯形外殼底端,從而使滾輪一表面與梯形外殼的輸入端和輸出端處于同一水平線。
4、優選的,所述梯形外殼頂端內部安裝有電機推桿一,所述電機推桿一固定于橫板,所述電機推桿一輸出端安裝有連接板二,所述連接板二之間安裝有滾輪二,從而在布料放置滾輪一上時通過控制電機推桿一移動使滾輪二接觸布料,并進行滾動擠壓。
5、優選的,所述梯形外殼輸出端連接于矩形外殼,所述矩形外殼內部底端安裝有支撐柱,所述支撐柱頂端安裝有底壓布板,所述底壓布板表面與矩形外殼的輸入端和輸出端處于同一水平線。
6、優選的,所述矩形外殼頂端安裝有電機推桿二,所述電機推桿二的輸出端安裝有頂壓布板,從而能通過控制電機推桿二移動使頂壓布板與底壓布板相互移動,對布料進行擠壓壓平。
7、優選的,所述梯形外殼的輸入端和輸出端與矩形外殼的輸入端和輸出端處于同一水平線。
8、優選的,所述矩形外殼輸出端連接于送料輥軸。
9、與現有技術相比,本實用新型能達到的有益效果是:
10、(1)本實用新型在使用中能通過壓布機構結構對布料進行帶動擠壓,其壓布機構上的梯形外殼內的滾輪能有效的對布料進行帶動擠壓,然后矩形外殼內的壓布板能進一步的對布料進行擠壓,使布料品質更高。
11、(2)本實用新型在使用中能通過電機推桿一和電機推桿二控制滾輪二和頂壓布板上移動,從而能使壓布機構更好的放置布料。

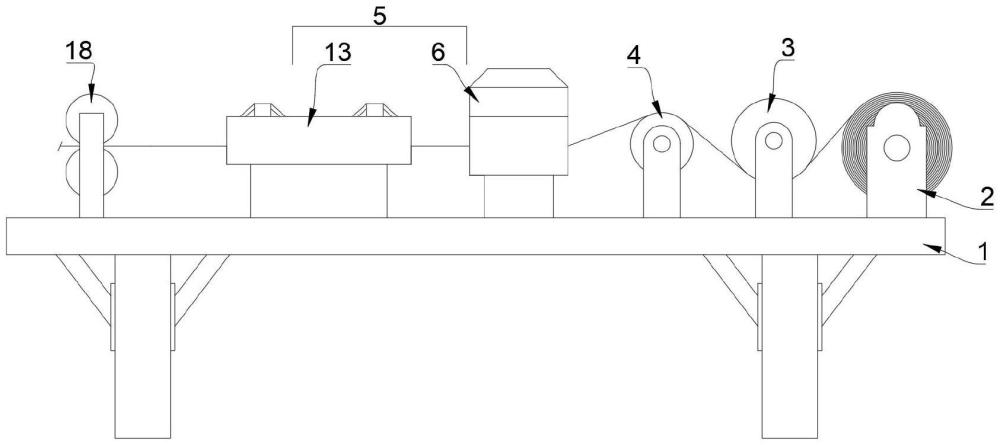

1.一種防褶皺的制帽用鋪布機構,包括工作臺面(1),其特征在于:所述工作臺面(1)平行于水平面,且工作臺面(1)上面安裝有放置柱(2),所述放置柱(2)用于安裝布料,所述放置柱(2)側面安裝有輥軸(3),所述輥軸(3)輸出端連接壓輥(4),所述壓輥(4)輸出端連接于壓布機構(5),所述壓布機構(5)包括梯形外殼(6),所述梯形外殼(6)內部底端安裝有若干個滾輪一(7),所述滾輪一(7)側面安裝有連接板一(8),所述連接板一(8)固定于梯形外殼(6)底端,從而使滾輪一(7)表面與梯形外殼(6)的輸入端和輸出端處于同一水平線。
2.根據權利要求1所述的一種防褶皺的制帽用鋪布機構,其特征在于:所述梯形外殼(6)頂端內部安裝有電機推桿一(9),所述電機推桿一(9)固定于橫板(10),所述電機推桿一(9)輸出端安裝有連接板二(11),所述連接板二(11)之間安裝有滾輪二(12),從而在布料放置滾輪一(7)上時通過控制電機推桿一(9)移動使滾輪二(12)接觸布料,并進行滾動擠壓。
3.根據權利要求2所述的一種防褶皺的制帽用鋪布機構,其特征在于:所述梯形外殼(6)輸出端連接于矩形外殼(13),所述矩形外殼(13)內部底端安裝有支撐柱(14),所述支撐柱(14)頂端安裝有底壓布板(15),所述底壓布板(15)表面與矩形外殼(13)的輸入端和輸出端處于同一水平線。
4.根據權利要求3所述的一種防褶皺的制帽用鋪布機構,其特征在于:所述矩形外殼(13)頂端安裝有電機推桿二(16),所述電機推桿二(16)的輸出端安裝有頂壓布板(17),從而能通過控制電機推桿二(16)移動使頂壓布板(17)與底壓布板(15)相互移動,對布料進行擠壓壓平。
5.根據權利要求4所述的一種防褶皺的制帽用鋪布機構,其特征在于:所述梯形外殼(6)的輸入端和輸出端與矩形外殼(13)的輸入端和輸出端處于同一水平線。
6.根據權利要求5所述的一種防褶皺的制帽用鋪布機構,其特征在于;所述矩形外殼(13)輸出端連接于送料輥軸(3)。
