本技術涉及再生砂運輸，具體為一種具有篩分功能的輸送裝置。

背景技術：

1、再生砂是鑄造生產中經過處理基本上恢復了使用性能可以回用的舊砂。砂型鑄造時，每生產1噸鑄件就會產生1～7噸用過的舊砂。再生砂分陶瓷砂輪再生砂、樹脂砂輪再生砂、橡膠砂輪再生砂等三大類。

2、傳統的運輸設備單次只能運輸一種材料，且運輸材料的過程中，材料無法被抵壓固定，使材料在運輸時會產生耗損或者漏撒，導致一部分的材料浪費。

技術實現思路

1、本實用新型的目的在于為了解決背景技術中提出的問題，而提出一種具有篩分功能的輸送裝置。

2、本實用新型的目的可以通過以下技術方案實現：一種具有篩分功能的輸送裝置，包括篩分機構以及傳送機構，所述篩分機構設置在所述傳送機構的上方，所述傳送機構包括電機、轉動輥一、轉動輥二以及傳送帶，所述轉動輥一同軸固定設置在所述電機的輸出軸上，所述轉動輥二與轉動輥一通過所述傳送帶連接。

3、所述篩分機構包括篩網以及支撐臺，所述篩網滑動設置在所述支撐臺上，且所述篩網設置在傳送帶的上方，所述篩網上固定連接有連接塊，所述連接塊滑動設置在所述支撐臺上，所述電機的輸出軸上還固定連接有用于撥動連接塊滑動的撥桿，所述支撐臺上固定設置有橫板，所述橫板上固定連接有彈簧，所述彈簧遠離橫板的一端與所述連接塊固定連接。

4、優選的，所述支撐臺包括支撐桿以及擋板，所述擋板和所述支撐桿均設置兩個，兩個支撐桿對稱固定設置在所述傳送帶的兩側上，兩個擋板分別固定設置在兩個支撐桿上，所述篩網滑動設置在兩個擋板之間。

5、優選的，所述篩網上滑動設置有刷板，兩個所述擋板上均固定安裝有橫桿，所述刷板還與所述橫桿滑動連接，刷板靠近橫桿的一端固定安裝有把手。

6、優選的，所述篩網的一端固定設置有豎板，另一端轉動設置有轉板，所述篩網上固定設置有用于控制轉板轉動角度的支撐組件，所述支撐組件的輸出端與所述轉板遠離篩網的一端抵接。

7、優選的，所述支撐組件包括安裝板、液壓桿以及支撐塊，所述安裝板固定設置在篩網靠近傳送帶的一側上，所述液壓桿固定安裝在所述安裝板上，所述支撐塊固定設置在所述液壓桿的輸出軸上，所述支撐塊與所述轉板抵接。

8、優選的，兩個所述擋板靠近所述轉板的一端均固定連接有豎桿，兩個所述豎桿之間固定連接有放置板，所述放置板上滑動設置有接收盒。

9、與現有技術相比，本實用新型的有益效果是：本實用新型設置了撥桿，在將需要進行篩分的物料傾倒到篩網上進行篩分時，電機帶動轉動輥一轉動，傳送帶發生移動，此時電機輸出軸上固定連接的撥桿也轉動，撥桿轉動時撥動連接塊相對擋板滑動，則與連接塊固定連接的篩網就相對篩網水平往復滑動，使再生砂被更好的篩分，加快篩分進程，且傳送帶與撥桿共用一個動力源，節省成本。

技術特征：

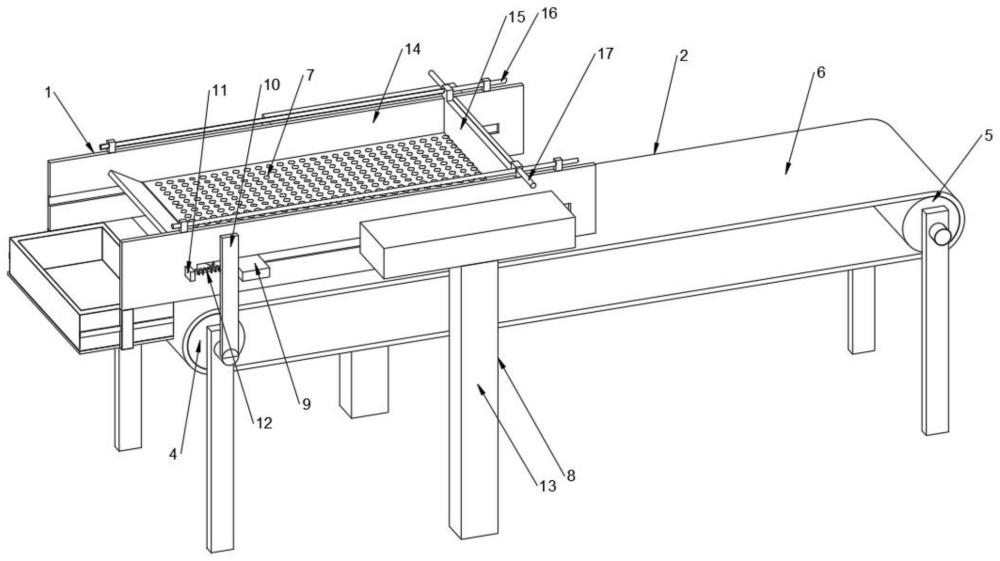

1.一種具有篩分功能的輸送裝置，包括篩分機構(1)以及傳送機構(2)，所述篩分機構(1)設置在所述傳送機構(2)的上方，其特征在于，所述傳送機構(2)包括電機(3)、轉動輥一(4)、轉動輥二(5)以及傳送帶(6)，所述轉動輥一(4)同軸固定設置在所述電機(3)的輸出軸上，所述轉動輥二(5)與轉動輥一(4)通過所述傳送帶(6)連接；

2.根據權利要求1所述的一種具有篩分功能的輸送裝置，其特征在于，所述支撐臺(8)包括支撐桿(13)以及擋板(14)，所述擋板(14)和所述支撐桿(13)均設置兩個，兩個支撐桿(13)對稱固定設置在所述傳送帶(6)的兩側上，兩個擋板(14)分別固定設置在兩個支撐桿(13)上，所述篩網(7)滑動設置在兩個擋板(14)之間。

3.根據權利要求2所述的一種具有篩分功能的輸送裝置，其特征在于，所述篩網(7)上滑動設置有刷板(15)，兩個所述擋板(14)上均固定安裝有橫桿(16)，所述刷板(15)還與所述橫桿(16)滑動連接，刷板(15)靠近橫桿(16)的一端固定安裝有把手(17)。

4.根據權利要求2所述的一種具有篩分功能的輸送裝置，其特征在于，所述篩網(7)的一端固定設置有豎板(18)，另一端轉動設置有轉板(19)，所述篩網(7)上固定設置有用于控制轉板(19)轉動角度的支撐組件(20)，所述支撐組件(20)的輸出端與所述轉板(19)遠離篩網(7)的一端抵接。

5.根據權利要求4所述的一種具有篩分功能的輸送裝置，其特征在于，所述支撐組件(20)包括安裝板(21)、液壓桿(22)以及支撐塊(23)，所述安裝板(21)固定設置在篩網(7)靠近傳送帶(6)的一側上，所述液壓桿(22)固定安裝在所述安裝板(21)上，所述支撐塊(23)固定設置在所述液壓桿(22)的輸出軸上，所述支撐塊(23)與所述轉板(19)抵接。

6.根據權利要求4所述的一種具有篩分功能的輸送裝置，其特征在于，兩個所述擋板(14)靠近所述轉板(19)的一端均固定連接有豎桿(24)，兩個所述豎桿(24)之間固定連接有放置板(25)，所述放置板(25)上滑動設置有接收盒(26)。

技術總結
本技術公開了一種具有篩分功能的輸送裝置，包括篩分機構以及傳送機構，所述篩分機構設置在所述傳送機構的上方，所述傳送機構包括電機、轉動輥一、轉動輥二以及傳送帶，所述轉動輥一同軸固定設置在所述電機的輸出軸上，所述轉動輥二與轉動輥一通過所述傳送帶連接，本技術設置了撥桿，在將需要進行篩分的物料傾倒到篩網上進行篩分時，電機帶動轉動輥一轉動，傳送帶發生移動，此時電機輸出軸上固定連接的撥桿也轉動，撥桿轉動時撥動連接塊相對擋板滑動，則與連接塊固定連接的篩網就相對篩網水平往復滑動，使再生砂被更好的篩分，加快篩分進程，且傳送帶與撥桿共用一個動力源，節省成本。

技術研發人員：金小坤,孫棟,吳鵬程
受保護的技術使用者：安徽永恒泰環保科技有限公司
技術研發日：20240410
技術公布日：2025/4/28
