本技術涉及折疊機，具體的，涉及一種具有進料糾偏裝置的折疊機。

背景技術：

1、在生活中，鋁箔不僅價格便宜，而且使用方便，深受消費者的喜愛，在鋁箔制品的生產中，鋁箔折疊機是一種專門用于鋁箔材料折疊的設備，其設計初衷是為了滿足鋁箔加工行業的需求，提高生產效率，減少人工成本。現有的折疊機在進行生產作業時，如果鋁箔原料在輸送的過程中出現偏移，會導致折疊出的成品質量下降，同時也會導致鋁箔出現浪費，嚴重時可能會導致鋁箔完全報廢，造成較為嚴重的損失。

技術實現思路

1、本實用新型提出一種具有進料糾偏裝置的折疊機，解決了相關技術中的折疊機在進行進料輸送的過程中送料位置出現偏移的問題。

2、本實用新型的技術方案如下：

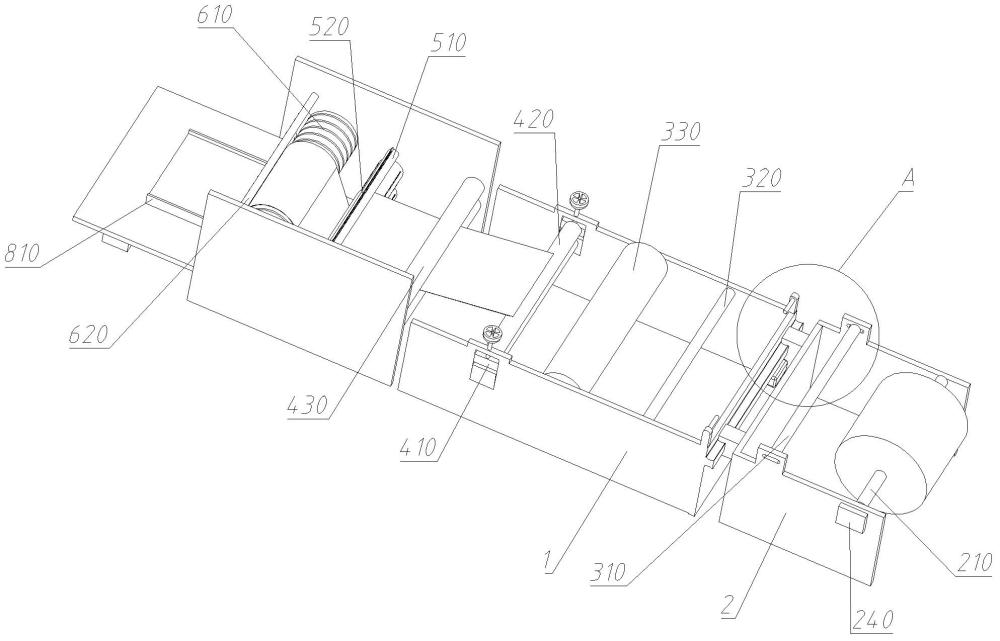

3、一種具有進料糾偏裝置的折疊機，包括：

4、支架；

5、送料架，滑動設置在所述支架上；

6、送料輥，轉動設置在所述送料架上，所述送料輥用于固定物料，所述送料架沿所述送料輥軸線方向滑動；

7、第一驅動件，設置在所述支架上，所述第一驅動件用于驅動所述送料架滑動。

8、作為進一步的技術方案，還包括：

9、視覺檢測件，設置在所述支架上，所述視覺檢測件用于檢測物料是否發生偏離。

10、作為進一步的技術方案，還包括：

11、第二驅動件，設置在所述送料架上，所述第二驅動件用于驅動所述送料輥轉動。

12、作為進一步的技術方案，還包括：

13、第一調節輥，升降設置在所述送料架上，所述第一調節輥用于調整物料離開所述送料架的高度。

14、作為進一步的技術方案，還包括：

15、第一壓紋輥，轉動設置在所述支架上；

16、第二壓紋輥，轉動設置在所述支架上，所述第一調節輥、所述第一壓紋輥、所述第二壓紋輥依次設置。

17、作為進一步的技術方案，還包括：

18、升降板，升降設置在所述支架上；

19、第二調節輥，轉動設置在所述升降板上，所述第二調節輥用于整理并調整物料。

20、作為進一步的技術方案，還包括：

21、穩料輥，轉動設置在所述支架上，所述穩料輥用于保持物料的穩定。

22、作為進一步的技術方案，還包括：

23、切割輥，轉動設置在所述支架上；

24、切割片，設置在所述切割輥上，所述切割片上具有鋸齒。

25、作為進一步的技術方案，還包括：

26、轉向輥，轉動設置在所述支架上，所述轉向輥上具有避讓槽；

27、上折紙輥和下折紙輥，轉動設置在所述支架上；

28、擺動爪，具有若干個，設置在所述上折紙輥和所述下折紙輥上，若干所述擺動爪用于將鋁箔折疊。

29、作為進一步的技術方案，還包括：

30、導料槽，設置在所述支架上，所述導料槽用于引導折疊完成后的物料。

31、本實用新型的有益效果為：

32、本實用新型中，在進行鋁箔的輸送時，成卷的鋁箔會被固定在送料輥上，送料輥轉動時，固定在送料輥上的鋁箔會進行輸送。在進行輸送的過程中，鋁箔卷持續處于轉動的狀態，在長時間的運行過程中，輸送的位置有可能會產生偏移導致折疊完成的成品位置出現偏差，導致折疊完成的成品質量下降，因此采用第一驅動件對送料架的位置進行調整，當送料的位置發生偏移時，通過調整送料架的位置，使出現偏移的物料復位，保證物料始終能位于正確的位置，保證了產品生產的質量，提高了生產的效率。

技術特征：

1.一種具有進料糾偏裝置的折疊機，其特征在于，包括：

2.根據權利要求1所述的一種具有進料糾偏裝置的折疊機，其特征在于，還包括：

3.根據權利要求1所述的一種具有進料糾偏裝置的折疊機，其特征在于，還包括：

4.根據權利要求1所述的一種具有進料糾偏裝置的折疊機，其特征在于，還包括：

5.根據權利要求4所述的一種具有進料糾偏裝置的折疊機，其特征在于，還包括：

6.根據權利要求1所述的一種具有進料糾偏裝置的折疊機，其特征在于，還包括：

7.根據權利要求1所述的一種具有進料糾偏裝置的折疊機，其特征在于，還包括：

8.根據權利要求1所述的一種具有進料糾偏裝置的折疊機，其特征在于，還包括：

9.根據權利要求1所述的一種具有進料糾偏裝置的折疊機，其特征在于，還包括：

10.根據權利要求1所述的一種具有進料糾偏裝置的折疊機，其特征在于，還包括：

技術總結
本技術涉及折疊機技術領域，提出了一種具有進料糾偏裝置的折疊機，包括：送料架滑動設置在支架上；送料輥轉動設置在送料架上，送料輥用于固定物料，送料架沿送料輥軸線方向滑動；第一驅動件設置在支架上，第一驅動件用于驅動送料架滑動。通過上述技術方案，解決了現有技術中折疊機在進行進料輸送的過程中送料位置出現偏移的問題。

技術研發人員：張曉鵬,張建
受保護的技術使用者：涿州皓原箔業有限公司
技術研發日：20240410
技術公布日：2025/4/28
