本技術涉及樹脂陽極炭塊輸送，具體是一種樹脂陽極炭塊輸送設備。

背景技術：

1、陽極炭塊是指以石油焦、瀝青焦為骨料，煤瀝青為黏結劑生產的炭塊，用作預焙鋁電解槽做陽極材料，這種炭塊已經過焙燒，具有穩定的幾何形狀因?yàn)殛?yáng)極炭塊在進行成型前，需要完成原料進行下料、傳輸、成形等工序。

2、現有的輸送傳輸設備在傳輸時只能對所有的陽極炭塊顆粒進行傳送無法區分顆粒大小傳送，顆粒輸送時無法避免殼體之間的錯位，會造成顆粒從縫隙中溢出。為此，我們提供了一種樹脂陽極炭塊輸送設備解決以上問題。

技術實現思路

1、一)解決的技術問題

2、本實用新型的目的就是為了彌補現有技術的不足，提供了一種樹脂陽極炭塊輸送設備。

3、二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種樹脂陽極炭塊輸送設備，包括上蓋機構，所述上蓋機構還包括上殼體和上殼體內側固定的擋板，所述上殼體和擋板中間設置有匹配的下蓋機構，所述上蓋機構和下蓋機構側面均固定有固定塊，且固定塊之間穿設有第一震動機構，所述上蓋機構和下蓋機構之間還設置有第二震動機構，所述下蓋機構底端通過支撐機構設置有底座，且底座上設置有與下蓋機構搭接的驅動機構；

5、下蓋機構包括下殼體，下殼體上方開設有放置第二震動機構的凹槽，所述下殼體表面設置有凸板，所述下殼體中開設有腔室，且下殼體表面開設有與腔室相連通的通孔，所述下殼體底端固定有與驅動機構搭接的凸塊。

6、進一步的，所述底座包括基臺以及表面開設的放置槽，且支撐機構設置在放置槽中。

7、進一步的，所述驅動機構包括固定在基臺表面的雙軸電機，所述雙軸電機的輸出軸固定有與凸塊旋轉搭接的凸輪。

8、進一步的，所述第一震動機構包括穿設在兩個固定塊中的第一連接桿，所述第一連接桿表面套接有第一彈簧，且第一彈簧的兩端分別與固定塊相對面搭接。

9、進一步的，所述第二震動機構包括與上殼體和下殼體相對面固定的第二連接桿，所述第二連接桿表面套接有第二彈簧，且第二彈簧的上下兩端分別與上殼體和下殼體搭接。

10、進一步的，所述支撐機構包括與下殼體固定的支撐桿，所述支撐桿表面套接有支撐彈簧，且支撐彈簧的上下兩端分別與下殼體和基臺固定。

11、三)有益效果：

12、與現有技術相比，該樹脂陽極炭塊輸送設備具備如下有益效果：

13、一、本實用新型通過利用驅動機構提供顫動的動力，在第一震動機構、第二震動機構和支撐機構的配合使用下能使上蓋機構和下蓋機構整體顫動，并利用整體顫動對陽極炭塊顆粒進行傳送，特別是在下蓋機構中開設腔室，能夠利用下殼體表面的通孔將不同顆粒大小進行分離，實現分層輸送。

14、二、本實用新型通過設置第一震動機構、第二震動機構和支撐機構能夠利用第一彈簧、第二彈簧和支撐彈簧的彈力加大顫動效果，有利于陽極炭塊顆粒的傳送，特別是第一連接桿、第二連接桿和支撐桿的使用能夠有效避免顫動時發生的錯位，在擋板的配合下還能避免顆粒從縫隙中溢出。

技術特征：

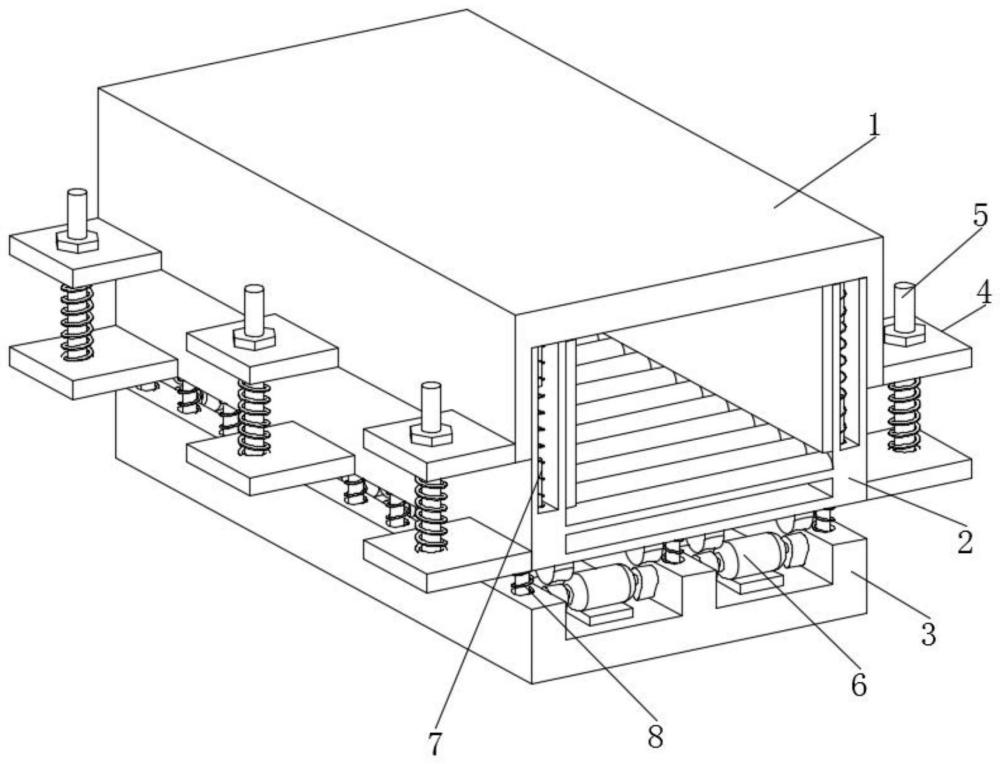

1.一種樹脂陽極炭塊輸送設備，包括上蓋機構(1)，其特征在于：所述上蓋機構(1)還包括上殼體(101)和上殼體(101)內側固定的擋板(102)，所述上殼體(101)和擋板(102)中間設置有匹配的下蓋機構(2)，所述上蓋機構(1)和下蓋機構(2)側面均固定有固定塊(4)，且固定塊(4)之間穿設有第一震動機構(5)，所述上蓋機構(1)和下蓋機構(2)之間還設置有第二震動機構(7)，所述下蓋機構(2)底端通過支撐機構(8)設置有底座(3)，且底座(3)上設置有與下蓋機構(2)搭接的驅動機構(6)；

2.根據權利要求1所述的一種樹脂陽極炭塊輸送設備，其特征在于：所述底座(3)包括基臺(301)以及表面開設的放置槽(302)，且支撐機構(8)設置在放置槽(302)中。

3.根據權利要求2所述的一種樹脂陽極炭塊輸送設備，其特征在于：所述驅動機構(6)包括固定在基臺(301)表面的雙軸電機(601)，所述雙軸電機(601)的輸出軸固定有與凸塊(205)旋轉搭接的凸輪(602)。

4.根據權利要求1所述的一種樹脂陽極炭塊輸送設備，其特征在于：所述第一震動機構(5)包括穿設在兩個固定塊(4)中的第一連接桿(501)，所述第一連接桿(501)表面套接有第一彈簧(502)，且第一彈簧(502)的兩端分別與固定塊(4)相對面搭接。

5.根據權利要求1所述的一種樹脂陽極炭塊輸送設備，其特征在于：所述第二震動機構(7)包括與上殼體(101)和下殼體(201)相對面固定的第二連接桿(701)，所述第二連接桿(701)表面套接有第二彈簧(702)，且第二彈簧(702)的上下兩端分別與上殼體(101)和下殼體(201)搭接。

6.根據權利要求1所述的一種樹脂陽極炭塊輸送設備，其特征在于：所述支撐機構(8)包括與下殼體(201)固定的支撐桿(801)，所述支撐桿(801)表面套接有支撐彈簧(802)，且支撐彈簧(802)的上下兩端分別與下殼體(201)和基臺(301)固定。

技術總結
本技術公開了一種樹脂陽極炭塊輸送設備，涉及樹脂陽極炭塊輸送技術領域，包括上蓋機構，所述上蓋機構還包括上殼體和上殼體內側固定的擋板，所述上殼體和擋板中間設置有匹配的下蓋機構，所述上蓋機構和下蓋機構側面均固定有固定塊，且固定塊之間穿設有第一震動機構，所述上蓋機構和下蓋機構之間還設置有第二震動機構，所述下蓋機構底端通過支撐機構設置有底座，且底座上設置有與下蓋機構搭接的驅動機構。本技術設計結構合理，它能夠通過利用驅動機構提供顫動的動力，在第一震動機構、第二震動機構和支撐機構的配合使用下能使上蓋機構和下蓋機構整體顫動，并利用整體顫動對陽極炭塊顆粒進行傳送，能夠利用下殼體表面的通孔將不同顆粒大小進行分離，實現分層輸送。

技術研發人員：張武標,曹曉紅,蘇利舉
受保護的技術使用者：鞏義市銀山冶金材料有限公司
技術研發日：20240409
技術公布日：2025/4/28
