本技術涉及電梯轎廂，具體為一種便于消毒的電梯轎廂。

背景技術：

1、在現代社會，居民樓、辦公樓、醫院、學校等公共場合都有電梯的應用，電梯在給人們生活帶來便捷的同時，也帶來了一些風險，由于電梯按鍵或觸摸屏的使用，使得人們存在交叉傳染的風險，更容易感染病毒。

2、現有技術如公開號cn212261952u，提供了一種電梯轎廂操作按鈕自動消毒系統，包括電梯轎廂，電梯轎廂具有轎廂操縱壁，轎廂操縱壁為雙層結構，在轎廂操縱壁的內側壁上設有操作面板，該操作面板具有操縱按鈕和顯示屏。在轎廂操縱壁上設有按鈕消毒系統，按鈕消毒系統包括消毒液存儲箱、驅動泵和伸縮式噴灑組件。本實用新型能夠及時通過伸縮式噴頭對使用后的電梯操作面板進行消毒，避免交叉傳染的風險，而且不需要人工操作，更加便于維護人員進行管理。

3、通過驅動泵控制器控制驅動泵的啟停，使伸縮式噴灑組件的噴頭從通孔中伸出，并能夠朝操作面板方向噴射消毒液，進而對操作面板進行消毒，但是實際使用時是直接向操作面板方向噴射消毒液的，這就導致每次噴完消毒液過后操作面板上殘留了大量消毒液水珠，殘留的水珠首先是會影響操作面板，其次濕潤的操作面板容易吸附污垢，且消毒液水珠匯集后滴落在電梯轎廂內也會造成環境污染。鑒于此，我們提出一種便于消毒的電梯轎廂。

技術實現思路

1、本實用新型的目的在于提供一種便于消毒的電梯轎廂，該一種便于消毒的電梯轎廂，解決了操作面板上殘留消毒液水珠的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種便于消毒的電梯轎廂，包括電梯轎廂壁，所述電梯轎廂壁的正面固定安裝有操作面板，且操作面板表面包裹有防水膜，所述操作面板的外部設置有擦拭機構；

4、所述擦拭機構包括支撐板，所述支撐板分別固定連接在操作面板的兩側，所述支撐板的內壁開設有滑道，所述支撐板之間的位置設置有工字型滑板，且工字型滑板與兩側滑道的內壁滑動連接，所述工字型滑板的底部連接有海綿條，且海綿條與操作面板的外壁貼合，通過設置的工字型滑板在滑道內壁滑動的方式，使得與操作面板的外壁貼合海綿條，可以對操作面板殘留的消毒液水珠進行擦拭，以避免濕潤的操作面板容易吸附污垢，且消毒液水珠匯集后滴落在電梯轎廂內也會造成環境污染的問題。

5、優選的，所述擦拭機構還包括雙軸電機，所述雙軸電機固定連接在工字型滑板的正面，所述支撐板的正面固定連接有齒條，所述雙軸電機兩端的輸出端轉軸分別固定連接有齒輪，且齒輪與對應位置的齒條嚙合連接，通過啟動雙軸電機帶動齒輪旋轉，由于齒條和齒輪的嚙合關系，使得齒輪旋轉時推動連接雙軸電機的工字型滑板滑動。

6、優選的，所述工字型滑板的正面設置有噴灑機構，所述噴灑機構包括有儲液罐，所述儲液罐固定連接在工字型滑板的正面，所述儲液罐的底部固定連接有噴灑組件，且噴灑組件延伸海綿條的下方，所述儲液罐的內壁固定連接有用于連接噴灑組件的水泵。

7、優選的，所述噴灑組件由一排噴頭組成，噴頭數量為十三組，且均勻分布的寬度與操作面板的寬度一致，通過設置多組噴頭增加噴灑的范圍，以保證噴頭移動時噴灑的消毒液可以全面覆蓋操作面板。

8、優選的，所述儲液罐的頂部固定連接有注液口，所述儲液罐的正面固定連接有液位觀察條，注液口用于補充消毒液，通過液位觀察條方便觀察儲液罐內的余量。

9、優選的，所述操作面板的下方設置有收集機構，所述收集機構包括擠壓板，所述擠壓板固定連接在滑道內壁的底部，且擠壓板的與海綿條的位置相對應，以方便將海綿條內吸取的消毒液擠出，避免海綿條吸水量飽和后影響擦拭消毒液殘余的效果。

10、優選的，所述收集機構包括滑框，所述滑框固定連接在電梯轎廂壁正面處于擠壓板下方的位置，所述滑框的內壁滑動連接有抽盒，所述抽盒的正面固定連接有拉手，以方便對擠壓的消毒液進行收集，以方便后期集中進行處理。

11、借由上述技術方案，本實用新型提供了一種便于消毒的電梯轎廂。至少具備以下有益效果：

12、1、本實用新型通過啟動雙軸電機帶動齒輪旋轉，由于齒條和齒輪的嚙合關系，使得齒輪旋轉時推動連接雙軸電機的工字型滑板滑動，通過海綿條對操作面板殘留的消毒液水珠進行擦拭，以避免濕潤的操作面板容易吸附污垢，且消毒液水珠匯集后滴落在電梯轎廂內也會造成環境污染的問題。

13、2、本實用新型通過工字型滑板帶動海綿條向下滑動接觸到擠壓板后，對海綿條進行擠壓，以方便將海綿條內吸取的消毒液擠出，避免海綿條吸水量飽和后影響擦拭消毒液殘余的效果，通過在擠壓板的下方設置抽盒，可以對擠壓出的消毒液進行接取，以方便對擠壓的消毒液進行收集。

技術特征：

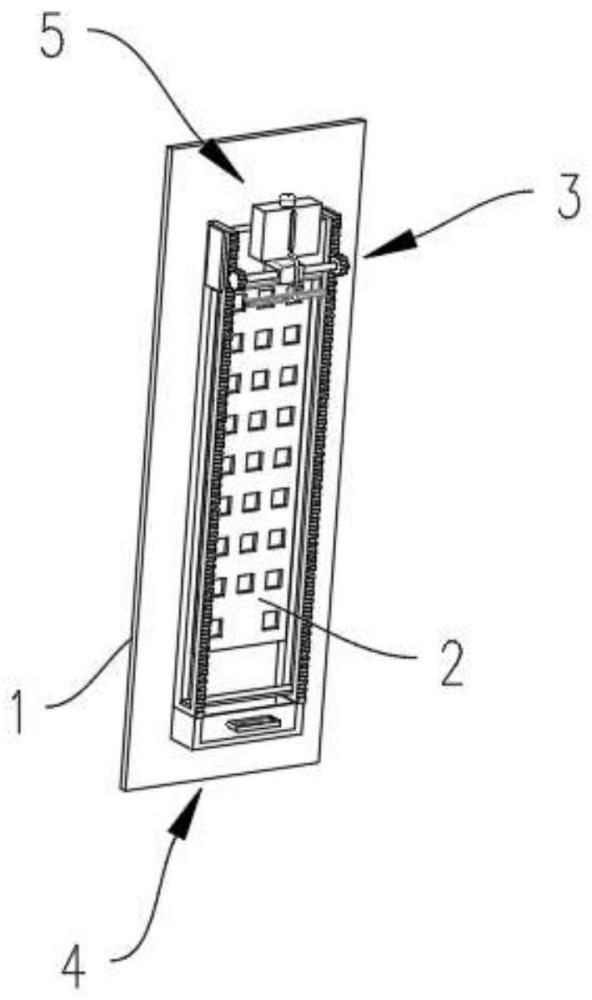

1.一種便于消毒的電梯轎廂，包括電梯轎廂壁(1)，其特征在于：所述電梯轎廂壁(1)的正面固定安裝有操作面板(2)，且操作面板(2)表面包裹有防水膜，所述操作面板(2)的外部設置有擦拭機構(3)；

2.根據權利要求1所述的一種便于消毒的電梯轎廂，其特征在于：所述擦拭機構(3)還包括雙軸電機(34)，所述雙軸電機(34)固定連接在工字型滑板(33)的正面，所述支撐板(31)的正面固定連接有齒條(35)，所述雙軸電機(34)兩端的輸出端轉軸分別固定連接有齒輪(36)，且齒輪(36)與對應位置的齒條(35)嚙合連接。

3.根據權利要求1所述的一種便于消毒的電梯轎廂，其特征在于：所述工字型滑板(33)的正面設置有噴灑機構(5)，所述噴灑機構(5)包括有儲液罐(51)，所述儲液罐(51)固定連接在工字型滑板(33)的正面，所述儲液罐(51)的底部固定連接有噴灑組件(54)，且噴灑組件(54)延伸海綿條(331)的下方，所述儲液罐(51)的內壁固定連接有用于連接噴灑組件(54)的水泵。

4.根據權利要求3所述的一種便于消毒的電梯轎廂，其特征在于：所述噴灑組件(54)由一排噴頭(541)組成，噴頭(541)數量為十三組，且均勻分布的寬度與操作面板(2)的寬度一致。

5.根據權利要求3所述的一種便于消毒的電梯轎廂，其特征在于：所述儲液罐(51)的頂部固定連接有注液口(52)，所述儲液罐(51)的正面固定連接有液位觀察條(53)。

6.根據權利要求1所述的一種便于消毒的電梯轎廂，其特征在于：所述操作面板(2)的下方設置有收集機構(4)，所述收集機構(4)包括擠壓板(41)，所述擠壓板(41)固定連接在滑道(32)內壁的底部，且擠壓板(41)的與海綿條(331)的位置相對應。

7.根據權利要求6所述的一種便于消毒的電梯轎廂，其特征在于：所述收集機構(4)包括滑框(42)，所述滑框(42)固定連接在電梯轎廂壁(1)正面處于擠壓板(41)下方的位置，所述滑框(42)的內壁滑動連接有抽盒(43)，所述抽盒(43)的正面固定連接有拉手(44)。

技術總結
本技術涉及電梯轎廂技術領域，具體為一種便于消毒的電梯轎廂，包括電梯轎廂壁，所述電梯轎廂壁的正面固定安裝有操作面板，且操作面板表面包裹有防水膜，所述操作面板的外部設置有擦拭機構；通過啟動雙軸電機帶動齒輪旋轉，由于齒條和齒輪的嚙合關系，使得齒輪旋轉時推動連接雙軸電機的工字型滑板滑動，通過海綿條對操作面板殘留的消毒液水珠進行擦拭，以避免濕潤的操作面板容易吸附污垢，且消毒液水珠匯集后滴落在電梯轎廂內也會造成環境污染的問題。

技術研發人員：紀向陽,紀煜鋼
受保護的技術使用者：阿帕獅龍電梯科技（蘇州）有限公司
技術研發日：20240411
技術公布日：2025/4/28
