本技術涉及食品包裝，具體涉及一種食用級趣味食品包裝盒。

背景技術：

1、隨著物質生活的提升，人們在生活中追求品質提升和儀式感的建立，各類糕點產品也逐漸成為廣大消費者鐘愛的日常必需品之一，不僅用于點綴生活，也成為人際交往中的常用品。商家為了提升產品品質，給消費者留下較深刻的印象，在糕點產品的風味和外觀結構上下足了功夫，但是市面流通的包裝盒大部分卻依然原地踏步，結構造型較為單一，缺乏趣味性。常見的包裝盒主體一般采用紙質品成型，整體呈立方體結構，為了便于輸運，常以絲帶、膠帶等纏繞物包裹盒體外部后成型簡易提手結構便于人手提拉，這類包裝品的提手結構由于是獨立于包裝盒主體結構制造，屬于后期附加結構，因此較容易在提拉過程中斷裂或者松脫。在邊角位置通常采用粘膠黏貼后封邊，盒體的啟閉操作容易破壞盒體結構，二次利用率很低。膠水的使用不僅會給人體帶來健康方面的風險，而且也不利于環保。

2、綜上所述，傳統結構的包裝盒存在如下問題：

3、1)結構簡單，且內裝物品晃動容易導致負重不平衡；

4、2)提手多為獨立結構，質量參差不齊，易損傷而脫落或者斷裂；

5、3)使用膠水或者膠帶的頻率較高，不利于環保；

6、4)采用膠粘方式固定邊角導致展平時易破損，影響二次利用。

技術實現思路

1、本實用新型的目的在于，提供一種食用級趣味食品包裝盒，解決以上技術問題。

2、本實用新型所解決的技術問題可以采用以下技術方案來實現：

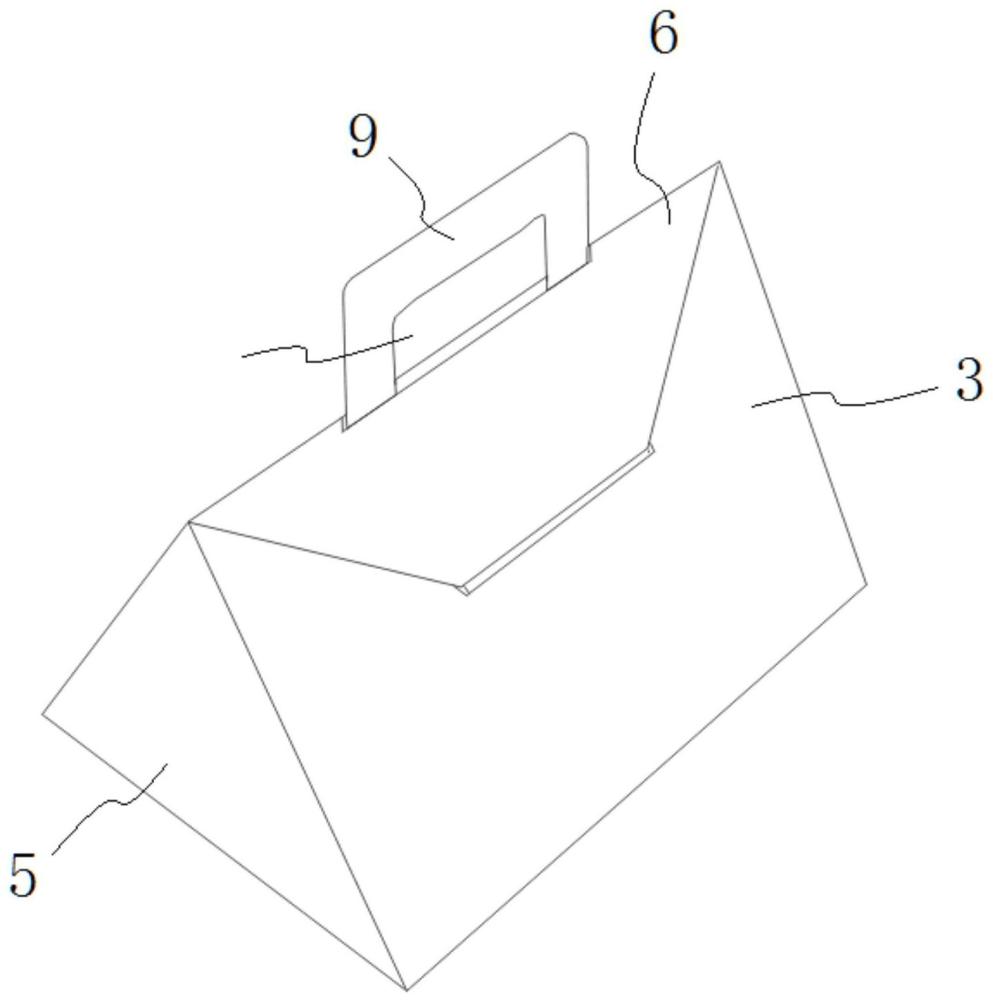

3、食用級趣味食品包裝盒，包括盒本體，其中，所述盒本體整體呈橫置三棱柱結構，包括底面、前后方向對稱的前側面和后側面、左右方向對稱的左側面和右側面，

4、所述前側面和所述后側面的頂部相互連接、底部間隔后由所述底面連接，所述前側面、所述后側面、所述底面圍繞連接后成型所述盒本體的內腔，所述左側面和所述右側面將所述盒本體的內腔的左側開口和右側開口封閉；

5、所述盒本體的頂部連接一提手，通過所述提手攜帶和移動所述盒本體；

6、所述盒本體和所述提手為一體成型結構，采用單張瓦楞紙板裁剪折疊后成型。

7、本實用新型在外形結構上整體呈三棱柱結構設計，具有三個較大面積的外側面(包括底面、前側面和后側面)，可印刷較大的宣傳圖文，因而在外觀上使本實用新型與同類產品拉開了距離，加之其一體式成型結構，使其達到與眾不同的效果，一體式結構還可在日常拆解后呈平板堆疊存放，收納時節省空間。

8、較佳的是，所述前側面的左右兩側各通過一前連接板與所述左側面和所述右側面連接，

9、所述后側面的左右兩側各通過一后連接板與所述左側面和所述右側面連接。

10、本實用新型通過前后連接板連接前后左右四個側面，在盒本體成型過程中，前側面和后側面在折疊時面對面靠近，在前、后連接板的作用下，將前側面和后側面的相對靠近的作用傳導至左側面和右側面，使左側面和后側面蓋合與盒本體內腔的兩側開口上。

11、較佳的是，所述盒本體和所述提手的一體結構的展平結構按如下設置：

12、所述底面向上下兩側分別連接所述前側面和所述后側面、向左右兩側分別連接左側成型板和右側成型板，兩個成型板在所述盒本體折疊成型時分別成型為所述左側面和所述右側面；

13、所述左側成型板自上而下包括左后連接板、所述左側面、左前連接板；

14、所述右側成型板自上而下包括右后連接板、所述右側面、右前連接板；

15、其中，所述左后連接板、所述左前連接板、所述右后連接板、所述右前連接板上均設有折痕；

16、所述后側面向上連接所述提手。

17、較佳的是，所述盒本體和所述提手的一體結構的展平結構中，所述前側面連接一蓋板，所述蓋板連接一插板；所述后側面上設有于所述插板配合的插槽；在所述盒本體成型時，所述蓋板貼于所述后側面，所述插板和所述插槽相互插接。

18、較佳的是，所述盒本體和所述提手的一體結構的展平結構中，所述插板的左右兩側各設置一耳板，所述耳板相對于所述插板可翻折，在所述插板與所述插槽插接后，所述耳板展開后使所述插板不易從所述插槽內脫出。

19、較佳的是，所述盒本體和所述提手的一體結構的展平結構中，所述蓋板呈倒置的梯形結構，其較短的下底邊連接所述插板。

20、較佳的是，所述提手設有一提手孔，所述提手孔的孔邊緣上位于人手提拉時接觸的邊沿設置為波浪紋結構的邊沿。

21、較佳的是，用于成型所述盒本體和所述提手的紙板采用e型瓦楞紙板，該類型紙板具有較強結構的情況下，依然可保持較好的折疊成型效果，又可快速展平后收納存放。

22、有益效果：由于采用上述技術方案，本實用新型具有如下優點：

23、1)折疊成型和拆解過程均方便快捷，一體式提手結構的設計避免了使用獨立纏繞結構的使用，提高了結構強度，省材料的同時也縮減了成型工序；

24、2)一體成型結構使得成型紙板的裁制簡單方便，縮短制造周期，精簡制材，材料邊角浪費率低，原材料的成本得到有效控制；

25、3)免膠特點使得產品具有較好的環保性能，對人體健康也不存在衛生安全風險；

26、4)二次利用率好，有利于降低回收再用成本；

27、5)結構設計合理，提手以下的盒主體結構側視觀察時呈三角形結構，對盒主體和提手的承力分配較平衡，整體上結構受力平衡性較好，可在低克重材質的基礎上實現較高承重能力，且結構不易松散；

28、6)整體呈類似時尚女包的外觀，因此在外形結構上具有一定趣味性。

技術特征：

1.食用級趣味食品包裝盒，包括盒本體，其特征在于，所述盒本體整體呈橫置三棱柱結構，包括底面、前后方向對稱的前側面和后側面、左右方向對稱的左側面和右側面，

2.根據權利要求1所述的食用級趣味食品包裝盒，其特征在于，所述前側面的左右兩側各通過一前連接板與所述左側面和所述右側面連接，

3.根據權利要求1所述的食用級趣味食品包裝盒，其特征在于，所述盒本體和所述提手的一體結構的展平結構按如下設置：

4.根據權利要求3所述的食用級趣味食品包裝盒，其特征在于，所述盒本體和所述提手的一體結構的展平結構中，所述前側面連接一蓋板，所述蓋板連接一插板；

5.根據權利要求4所述的食用級趣味食品包裝盒，其特征在于，所述盒本體和所述提手的一體結構的展平結構中，所述插板的左右兩側各設置一耳板，所述耳板相對于所述插板可翻折。

6.根據權利要求5所述的食用級趣味食品包裝盒，其特征在于，所述蓋板呈倒置的梯形結構，其較短的下底邊連接所述插板。

7.根據權利要求1至6任一項所述的食用級趣味食品包裝盒，其特征在于，所述提手設有一提手孔，所述提手孔的孔邊緣上位于人手提拉時接觸的邊沿設置為波浪紋結構的邊沿。

8.根據權利要求1至6任一項所述的食用級趣味食品包裝盒，其特征在于，用于成型所述盒本體和所述提手的紙板采用e型瓦楞紙板。

技術總結
本技術涉及食品包裝技術領域，具體涉及一種食用級趣味食品包裝盒，包括盒本體，盒本體整體呈橫置三棱柱結構，包括底面、前后方向對稱的前側面和后側面、左右方向對稱的左側面和右側面，前側面和后側面的頂部相互連接、底部間隔后由底面連接，前側面、后側面、底面圍繞連接后成型盒本體的內腔，左側面和右側面將盒本體的內腔的左側開口和右側開口封閉；盒本體的頂部連接一提手；盒本體和提手采用單張瓦楞紙板裁剪折疊后成型為一體成型結構。本技術折疊成型和拆解過程均方便快捷，材料綠色環保，二次利用率好，易回收，結構設計上易于自身形成配重平衡，攜帶省力且不易松散，外觀具有趣味性。

技術研發人員：趙云勝,司艷
受保護的技術使用者：龍利得包裝科技（上海）有限公司
技術研發日：20240408
技術公布日：2025/4/28
